Выход из программы

Команда главного меню Сеанс > Выход производит прекращение работы с программой. При этом происходит отмена регистрации пользователя и всех его подписок в системе (если до этого это не было сделано при помощи команды Сеанс > Отключиться), после чего происходит выход из программы.

Данные станут недоступны для программы, если только они не были сохранены в. rdf-файле (см. подраздел )

Имеется также возможность сохранить корзину заявок в XML-файле и экспортировать данные из таблиц в текстовый формат для Microsoft Excel и в формат DBF. Подробности об этом см. в подразделах 4.3 и 5.11.6).

Параметры настройки также могут быть утеряны, если не были заранее сохранены, а опция Настройки > Рабочее пространство > Сохранить при Выходе была выключена (см. подраздел 3.10).

Элементы пользовательского интерфейса

После открытия рабочего окна становится возможным просматривать графики и таблицы, причем взаимное расположение различных таблиц и графиков на экране, а также их атрибуты можно сохранять, и в последующих сеансах восстановить сохраненную ранее настройку.

Графический пользовательский интерфейс программы состоит из следующих основных элементов:

документы экраны и переключатель экранов главное меню панель инструментов строка состояния

Документы

Программа отображает поступающие данные в отдельных документах, графических и табличных. Один из всех документов является активным или, говоря иначе, открытым - к нему применяются команды меню, его окно располагается поверх окон других документов и его окно выделено обычным для Windows способом.

Каждый открытый документ отображается в отдельном окне, которое можно перемещать внутри окна программы, сворачивать и разворачивать во все окно программы и т. д.

При нажатии мышкой на то или иное окно, соответствующий документ становится активным.

Команды главного меню (см. подраздел 2.3), применимые к одному документу, применяются именно к активному окну. Некоторые подменю и команды главного меню становятся доступными только для определенного типа документов, и появляются только когда активный документ принадлежит соответствующему типу (например, график либо таблица).

Окно документа имеет элементы, традиционно используемые в оконном интерфейсе. Их особенности перечислены ниже:

Заголовок содержит эмблему типа окна (графический документ, таблица), название документа, количество записей данных в табличных документах, информацию о применении фильтров (для фильтрации по данным это отображение можно выводить либо в виде формулы фильтра, либо в виде символа "*" - звёздочки). Ниже даны примеры заголовков.

- заголовок таблицы, содержащей 31 запись

- заголовок окна с графиком

- заголовок таблицы с фильтрацией по данным, указано количество записей, удовлетворяющих условию фильтра ( {1} ) и формула фильтра ( [Инструмент="FDDTS2VLI31"] ) обозначается символом "*", условиям фильтра удовлетворяет одна запись

- заголовок таблицы с фильтрацией по данным, указано количество записей, удовлетворяющих условию фильтра ( {1} ) и факт применения фильтрации по данным (символ "*").

Стандартные элементы для управления размером окна: Элементы, специфичные для типа окна (например, колонки для таблиц, графики и индикаторы для графических документов). Настройка этих элементов описана в соответствующих подразделах.

Окна можно упорядочивать на экране как при помощи обычных манипуляций мышкой, так и воспользовавшись командами подменю Окно в главном меню (см. подраздел 2.3).

Отображение данных внутри графических и табличных документов также можно настраивать. Например, можно добавлять графики в графические документы или колонки в таблицы. Можно изменять внешний вид отображаемых данных и элементы оформления (цвет шрифта, оформление координатных осей, масштаб, заголовки колонок таблиц т. д.).

Документы формируются на основе шаблонов, которые можно сохранять в файлах на диске. При необходимости, можно создавать документы на основе сохраненных шаблонов. В режиме online документ будет отображать обновляющиеся данные в соответствии со своим шаблоном.

Сохранение шаблонов документов в файлах и создание документов на основе сохраненных шаблонов описаны в подразделе 4.1.

Настройка отображения данных в графических документах описана в подразделе 2.1.11, а настройка табличных документов описана в подразделе 2.1.12.

Клонирование активного документа

При клонировании создается еще один документ, точно такой же как тот, на основе которого он был создан. Клонирование применяется к активному документу по команде Действия > Окно > Клонировать.

После этого клонированный документ существует самостоятельно, состав и формат его отображаемых данных может изменяться независимо от документа-предка. Шаблон клонированного документа также может сохраняться независимо от шаблона документа-предка.

Обратите внимание: Сразу после клонирования документ-предок и документ-клон имеют одинаковые имена и при сохранении шаблона программа будет пытаться сохранять их в одном и том же файле. Рекомендуется после клонирования сохранить шаблон документа-клона под другим именем, чем у документа-предка, чтобы заранее избежать подобных конфликтов.

Открытие активного документа в новом окне

По команде Окно > Новое окно активный документ будет открыт в новом окне. При этом, в отличие от команды Действия > Окно > Клонировать, не создается новый документ, а открывается в новом окне уже существующий документ, с сохранением всех настроек отображения данных.

В заголовок нового окна добавляется порядковый номер (см. Рис. 2‑1):

Рис. 2‑3. Новые окна для просмотра того же документа обозначаются порядковыми номерами.

Если вы произведете форматирование одного из таких окон, то изменение формата произойдут сразу во всех копиях. Например, при изменении фона графического документа на зеленый в одном из окон, это изменение произойдет во всех окнах, созданных при помощи команды Окно > Новое окно (см. Рис. 2‑2)

Рис. 2‑4. Изменения формата применяются ко всем окнам, созданным командой Окно > Новое окно.

Команда Окно > Новое окно дублируется в панели инструментов пиктограммой .

Закрытие активного документа

Чтобы закрыть активный документ, можно применить команду Окно > Закрыть. Это удобно, если активный документ открыт в нескольких окнах, т. к. при этом будут закрыты все его окна. Также закрывать окна с документами можно при помощи стандартной пиктограммы в правом верхнем углу окна.

Закрытие всех окон на экране

Чтобы закрыть сразу все окна документов на активном рабочем экране, можете воспользоваться командой Окно > Закрыть все на экране.

Закрытие всех окон на всех экранах

Чтобы закрыть сразу все окна документов на всех рабочих экранах, применяется команда Окно > Закрыть все.

Расположение окон "каскадом"

Команда Окно > Каскад приводит к упорядочиванию окон документов, открытых на рабочем экране таким образом, что они располагаются начиная с левого верхнего угла приложения одно под другим, причем каждое последующее правее и ниже предыдущего на толщину рамки окна ("каскадом"), см. Рис. 2‑3.

Рис. 2‑5. Расположение открытых окон рабочего экрана «каскадом».

Окна, свернутые при помощи пиктограммы , команда Окно > Каскад не раскрывает, но перемещает их значки к нижнему краю экрана.

Расположение окон "горизонтальной мозаикой"

Команда Окно > Горизонтальная мозаика упорядочивает окна документов, открытые в текущем рабочем экране, по горизонтали, см. Рис. 2‑4. Окна, свернутые при помощи пиктограммы , при этом не раскрываются, а перемещаются в нижнюю часть экрана.

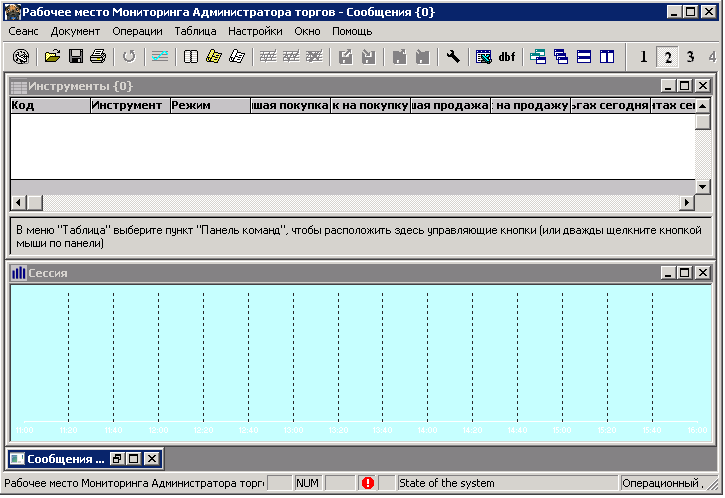

Рис. 2‑6. Расположение открытых окон рабочего экрана «горизонтальной мозаикой».

Команда Окно > Горизонтальная мозаика дублируется в панели инструментов пиктограммой .

Расположение окон "вертикальной мозаикой"

Команда Окно > Вертикальная мозаика упорядочивает окна документов, открытые в текущем рабочем экране, по горизонтали, см. Рис. 2‑5. Окна, свернутые при помощи пиктограммы , при этом не раскрываются, а перемещаются в нижнюю часть экрана.

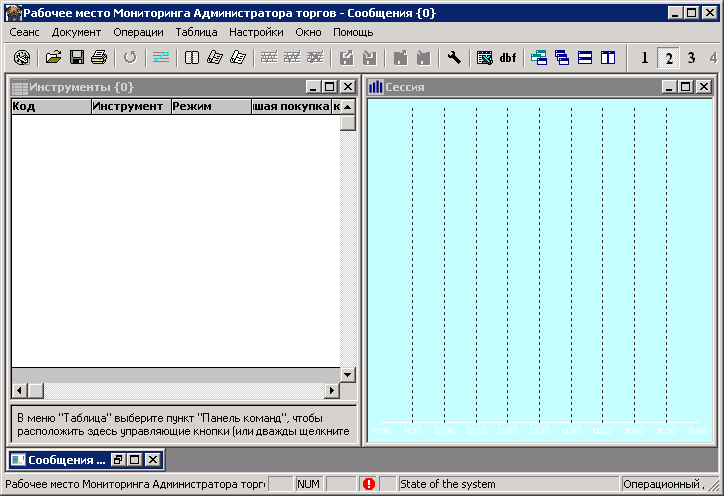

Рис. 2‑7. Расположение открытых окон рабочего экрана «вертикальной мозаикой».

Команда Окно > Вертикальная мозаика дублируется в панели инструментов пиктограммой .

Упорядочивание значков свернутых окон

Вы можете сворачивать окна документов при помощи пиктограммы в правом верхнем углу окна. Свернутые окна могут располагаться на экране в произвольных местах (Рис. 2‑6), причем они могут оказаться сзади открытых окон или за пределами окна программы (в случае его уменьшения) и потеряться из виду.
