Получение геометрии винтовой части роторов винтовых компрессоров с использованием систем САПР (стр. 7 )

Проведенные исследования показали, что методом обкатки можно получить второй сопряженный профиль, но этот профиль не будет идентичным исходному профилю, если тот, в свою очередь, не был предварительно специальным образом рассчитан для этой цели. В то же время, если продолжать обкатку второго профиля и третий профиль будет идентичен первому производящему контуру, то это, скорее всего, будет означать, что линия зацепления не прерывалась. На этом может быть построена проверка геометрии вновь создаваемых профилей.

На рис.1 представлен пример последовательной обкатки профиля, созданного из шести касательно расположенных друг к другу дуговых сегментов равного радиуса, центры которых находятся на окружности в два раза большего радиуса. Следует сказать, что этот профиль не является общеизвестным профилем Рутса, который рассчитывается таким образом, чтобы получить два профиля полностью идентичными[6-7].

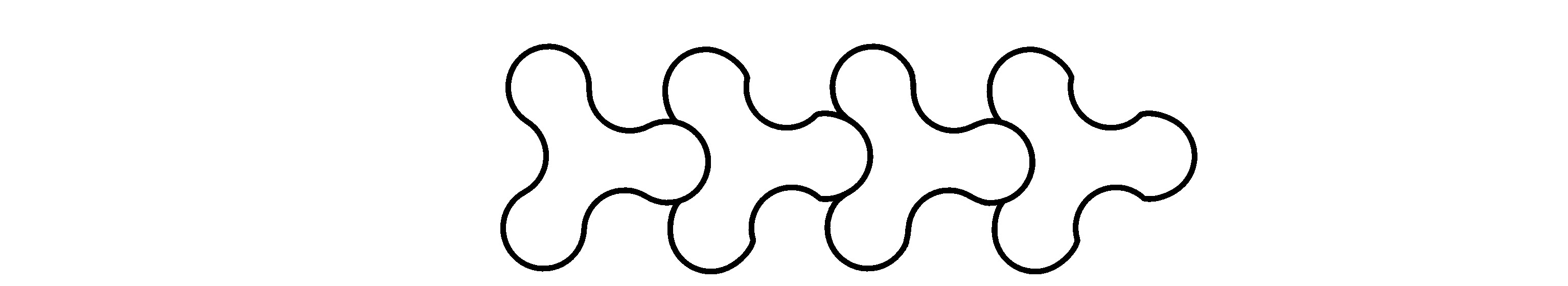

Рисунок 1 - Последовательная обкатка профиля, созданного из шести дуг равного радиуса.  Третий профиль идентичный первому, второй идентичный четвертому

Данный производящий контур находится слева на рисунке. В каждой своей точке он имеет постоянный радиус кривизны поверхности, а после его обкатки на втором сопряженном ему контуре появляются едва заметные изломы. Тем не менее, если третий контур будет идентичным первому, то линия зацепления не прерывается между первым и вторым контурами, и все рядом стоящие профили будут сопряженные в отличие от представленного на рис.2 варианта обкатки профиля из четырех окружностей, где первый и второй контуры имеют разрыв в линии зацепления.

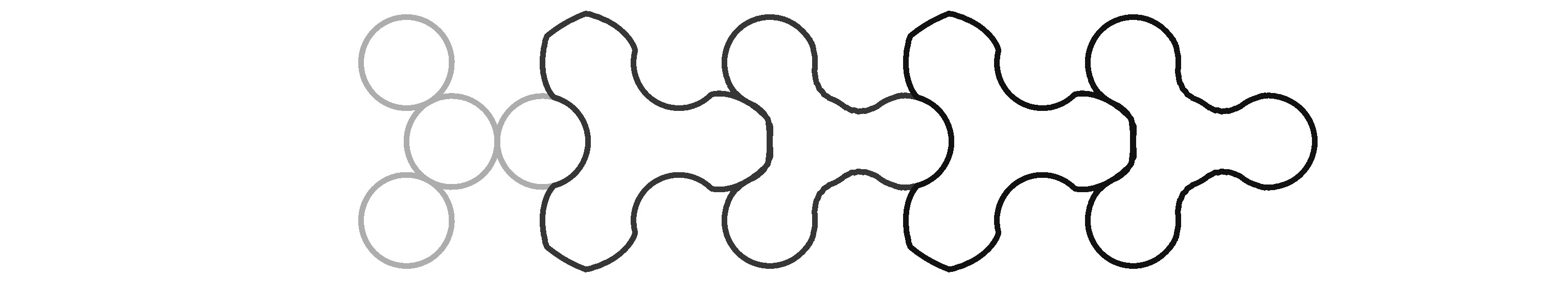

Рисунок 2 - Последовательная обкатка профиля, созданного из четырех окружностей равного радиуса. Третий профиль идентичный пятому, второй идентичный четвертому

На рис. 3 изображены контуры профилей, полученных последовательной обкаткой стандартного симметрично-кругового профиля. Производящий контур точно передает свою форму при дальнейшей обкатке, все три контура ведущего винта повторяют форму друг друга в пределах точности построений, несмотря на наличие острых углов на производящем контуре. На рис. 4 показан в несколько раз увеличенный фрагмент получаемой поверхности при угловой точности построений 5° и наружном  диаметре заготовки 200мм.
