YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 10 )

- A1) -

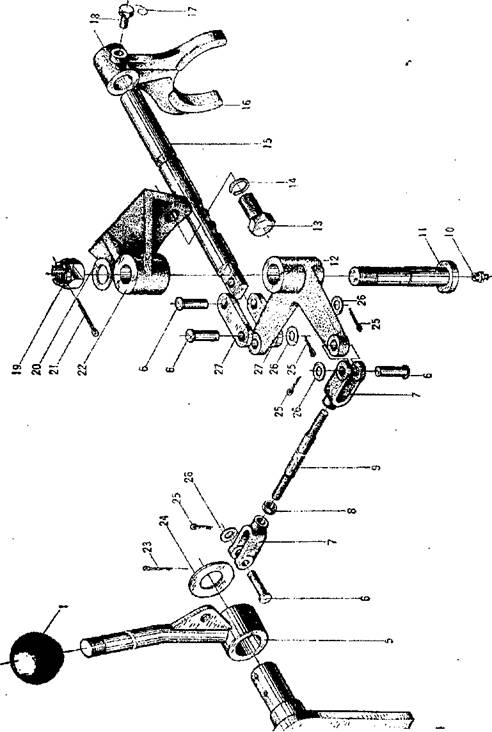

Рис. 22. Рычаг переключения передач
1	351030	Тяга	1
2	C3-1085	Гайка	4
3	C6-3241	Палец	8
4	155340	Вилка соединительная	4
5	302660	Ось крепления рокера	2
6	C0-2480	Болт	8
7	C4-3200	Шайба	8
8	200560	Сапун	1
9	302610	Пробка	1
10	302610	Уплотнительное кольцо	1
11	302620	Крышка	1
12	302630	Прокладка	1
13	302770	Корпус	1
14	302810	Втулка	4
15	A5-2160	Уплотнительное кольцо	4
16	C0-3405	Болт	14
17	C4-3220	Шайба	24
18	302780	Прижимная пластина	2
19	302650	Рокер	2
20	161010	Вал вилки 3-й передачи	1
21	153270	Вал вилки 1-й и 2-й передачи	1
22	302740	Вилка	2
23	B8-2010	Шарик	2
24	153250	Пружина	2
25	C0-8740	Болт	2
26	A9-2345	Стопорная проволока	6
27	302640	Стопорный винт	4
28	C6-2840	Штифт	2
29	C0-3360	Болт	6
30	C6-0080	Штифт	2
31	C6-3940	Шплинт	2
32	C4-4015	Шайба	2
33	351050	Подвижная пластина	2
34	351060	Подвижная пластина	2
35	C6-4300	Шплинт	8
36	С4-4046	Шайба	8

37	B6-0440	Наконечник	1
38	351040	Коромысло	2
39	350990	Стопорное кольцо	2
40	A9-2345	Стальная проволока	2
41	C0-8680	Болт	4
42	C4-3240	Шайба	4
43	351010	Вал	2
44	302690	Втулка	4
45	C3-0360	Гайка	2
46	C0-3319	Болт	4
47	A5-3120	Шприц масленка	6
48	CO-2541	Болт	2
49	302730	Направляющая пластина	1
50	302700	Толкатель вала	2
51	151730	Прокладка	1
52	033750	Рычаг переключения передач	1
53	153310	Пыльник	1
54	153210	Втулка	1
55	153280	Упор для втулки	1
56	153300	Пружина	1
57	351000	Корпус	1
58	151970	Внутренний штифт	1
59	151960	Наружный штифт	1
60	351020	Тяга	1
