-A2-

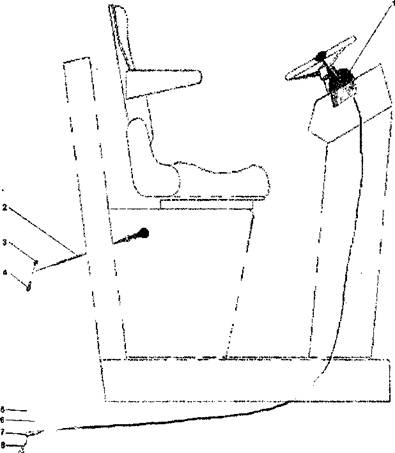

Рис. 19. Ножной тормоз
1	A5-2090	О - кольцо	2
2	B3-0067	Трубопровод воздушный	1
3	3411296	Штуцер	1
4	A5-4200	Шайба гровер	2
5	Al-4037	Регулятор давления	1
6	C02840	Болт	2
7	C4-3200	Шайба гровер	6
8	C0-2480	Болт	6
9	Al-4036	Тормозной кран	1
10	A3-1662	Пробка	3
11	A5-4170	Шайба	6
12	A1-4019	Рабочий тормозной механизм	2
13	C4-3320	Шайба гровер	20
14	C0-7221	Болт	20
15	062700	Шайба гровер	1
16	34H298	Штуцер	9
17	B3-0083	Трубопровод гидравлический	1
18	34113 02	Штуцер	3
19	ArV2030	О - кольцо	8
20	B3-0055	Трубопровод воздушный	1
21	B3-0097	Трубопровод воздушный	1
22	34H300	Штуцер	1
23	C4-3220	Шайба	2
24	C0-3161	Болт	2
25	A6-3086	Расширительный бачёк	1
26	B3-O081	Трубопровод гидравлический	1
27	A3-1511	Соединительный элемент	1
28	C0-4400	Болт	4
29	A1-4049	Ресивер	1
30	A5-4150	Шайба	1
31	34H709	Штуцер	1
32	A5-4180	Шайба	1
33	A3-1830	Штуцер	1
34	B3-0077	Трубопровод воздушный	1

35	C4-4046	Шайба	4
36	C4-3240	Шайба	4
37	C3-0460	Гайка	4
38	A1-4041	Предохранительный клапан	1
39	A1-4043	Кран Для Слива конденсата	1
40	34H710	Трубопровод воздушный	1
41	3411816	Штуцер	1
42	A5-4240	Шайба	1
43	34M106	Штуцер	1
44	B3-0082	Трубопровод гидравлический	1
45	A5-4150	Шайба	1
46	401790	Штуцер	1
