--15 -


Рис. 20. Устройство остановки двигателя

1

Ручной регулятор оборотов двигателя

1

2

B5-0009

Тяга

1

3

34H672

Винт

1

4

C3-0300

Гайка

1

5

Штифт

1

6

Гайка

1

7

Наконечник

1


-:|7-


Fig.21

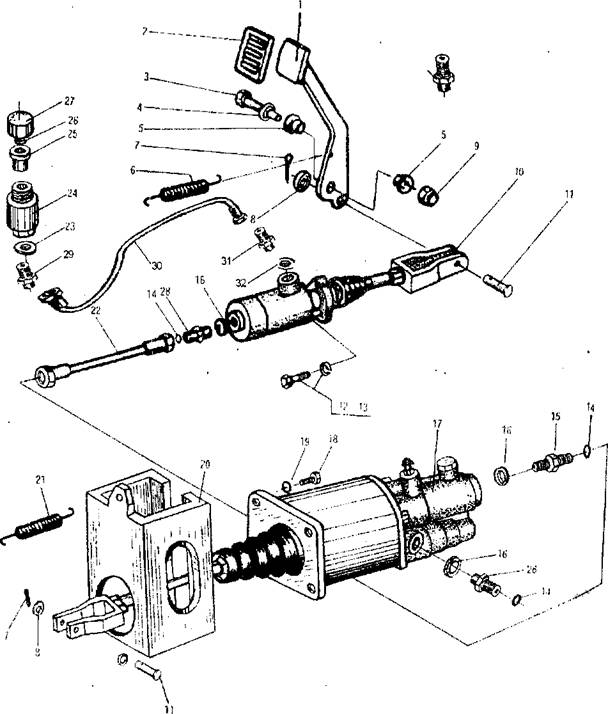

Рис. 21. Механизм управления сцеплением

1

34H620

Педаль сцепления

1

2

203055

Резиновая накладка на педаль

1

3

CO-4840

Болт

1

4

C4-4046

Шайба

1

5

203045

Втулка

2

6

223020

Пружина

1

7

C6-4160

Шплинт

1

8

C4-4045

Шайба

1

9

C3-0460

Гайка

1

10

A6-3025

Привод главного цилиндра сцепления

1

11

C6-312I

Палец

1

12

CO-2480

Болт

2

13

C4-3200

Шайба

2

14

Ao-2030

О - кольцо

3

15

A3-1825

Штуцер

1

16

A5-4150

Шайба

3

17

A6-3026

Рабочий цилиндр сцепления

1

18

CO-3320

Болт

4

19

C4-3840

Шайба

4

20

34H605

Кронштейн

1

21

34H607

Пружина

1

22

34H697

Трубопровод гидравлический

1

23

A5-4150

Шайба

1

24

34H318

Расширительный бачёк

1

25

062800

Пыльник расширительного бачка

1

26

062790

Фильтр

1

27

062810

Крышка

1

28

34H696

Штуцер

2

29

401790

Штуцер

1

30

Трубопровод гидравлический

1

31

34H298

Штуцер

1

32

A5-4140

Шайба

1
