YZ16JC, YZ18
YZ16JC, YZ18JC Каталог запчастей вибрационного катка
Инструкция
1. Каталог служит для заказа запасных частей для вибрационных катков марки YZ16JC и YZ18JC.
2. Некоторые запасные части для данных катков можно заказать лишь в сборе (узлами).
3. Мы оставляем за собой право изменять содержание данного каталога без уведомления конечных пользователей. Пожалуйста, уточните серийный номер необходимой запасной части (узла), дату выпуска и марку машины.
|
Рис. 1. Рама барабана | ||||
1 | С0-7060 | Болт | 1 | |
2 | 200475 | Скоба | 1 | |
3 | 200470 | Палец | 1 | |
4 | 200205 | Предохранительная проволока | 1 | |
5 | С0-2940 | Болт | 1 | |
6 | С4-3220 | Шайба | 1 | |
7 | B8-2070 | Шарик | 1 | |
8 | 200465 | Пружина | 1 | |
9 | 200210 | Стопорная пластина | 1 | |
10 | С3-3100 | Гайка | 1 | |
11 | С0-7100 | Болт | 1 | |
12 | С4-3360 | Шайба | 1 | |
13 | 3411020 | Полурама | 1 | YZ16JC |
34Л010 | Полурама | 1 | YZJ8JC | |
14 | 34Н100 | Скребок | 1 | |
15 | C4-39S0 | Шайба | 6 | |
16 | СЗ -0880 | Гайка | 4 | |
17 | А5-3110 | Пресс масленка | 1 |
|

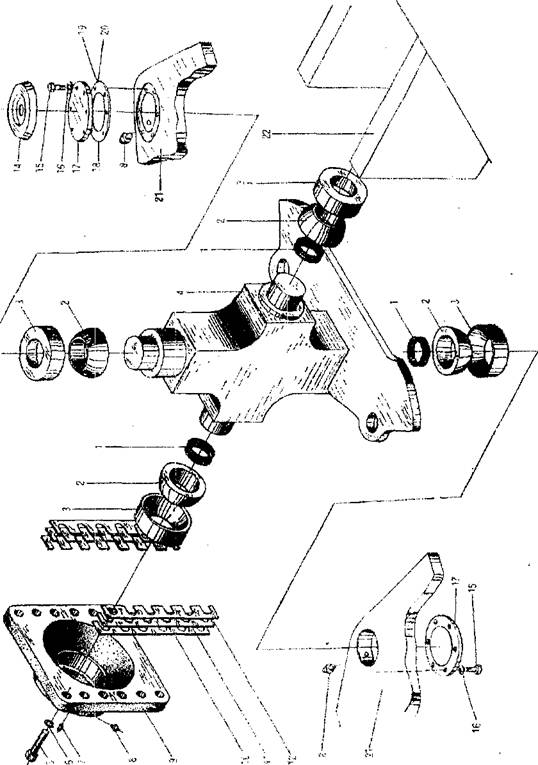

Рис. 2. Опорно - поворотный узел | ||||
1 | 2В1160 | V-образное уплотонительное кольцо | 3 | |
2 | C9-2900 | Внутренняя обойма подшипника | 4 | |
3 | C9-29G0 | Внешнняя обойма подшипника | 4 | |
4 | З8В082 | Крестовина опорно-поворотного узла | 1 | |
5 | C0-7120 | Болт | 12 | |
6 | C4-3320 | Шайба | 12 | |
7 | C2-5480 | Винт | 3 | |
8 | А5-3110 | Пресс масленка | 3 | |
9 | 2131170 | Крышка | 1 | |
10 | 200135 | Прокладка регулировочная | 3 | |
11 | 200140 | Прокладка регулировочная | 3 | |
12 | 200 MS | Прокладка регулировочная | 3 | |
13 | C0-2240 | Болт | 1 | |
14 | 34Н018 | Крышка грязезащитная | 1 | |
15 | C0-4285 | Болт | 12 | |
16 | C4-3240 | Шайба | 12 | |
17 | 3411016 | Крышка | 2 | |
18 | 3411010 | Прокладка. регулировочная | 2 | |
19 | 3411012 | Прокладка регулировочная | 2 | |
20 | 3411014 | Прокладка регулировочная | 2 | |
21 | 39S009 | Задняя полурама | 1 | YZ16JC |
34S015 | Задняя полурама | 1 | YZ18JC | |
22 | 3411020 | Рама барабана | 1 | YZ16JC |
34А010 | Рама барабана | 1 | YZ18JC |
|

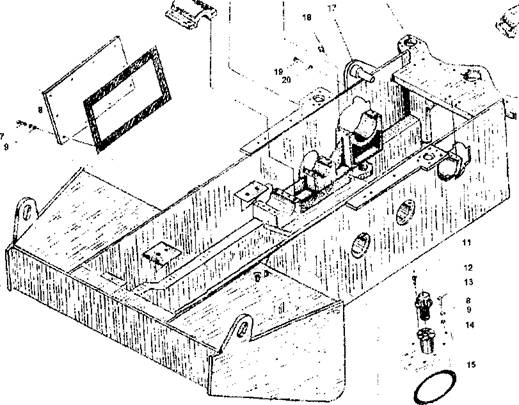

Рис. 3. Задняя полурама | ||||
1 | 34S015 | Задняя полурама | 1 | YZI6JC |
34S019 | Задняя полурама | 1 | YZI8JC | |
2 | 3411004 | Крышка вала | 32 | |
3 | C0-7021 | Болт | 32 | |
4 | С4-3320 | Шайба | 2 | |
5 | 34M006 | Крышка вала | 2 | |
6 | 34H008 | Крышка вала | 6 | |
7 | C0-2290 | Болт | 1 | |
8 | 01-3200 | Шайба | 16 | |
9 | 01-3820 | Шайба | 16 | |
10 | 204330 | Пробка сливная | 10 | |
11 | С2-1260 | Винт | 6 | |
12 | А2-0080 | Сапун | 1 | |
13 | C0-0220 | Болт | 6 | |
14 | 34W004 | Крышка | 1 | |
15 | А5-2682 | Прокладка | 1 | |
16 | 3411610 | Крышка вала | 4 | |
17 | 3411094 | Кронштейн | ||
18 | А5-3110 | Пресс масленка | 1 | |
19 | C4-3220 | Шайба | 4 | |
20 | C0-0360 | Болт | 1 |
\
|
