YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 7 )

i<> -

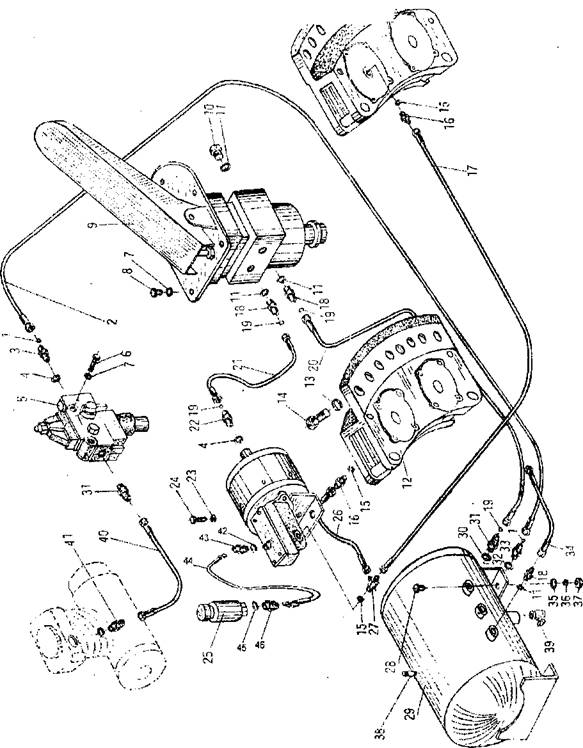

Рис. 18. Ручной тормоз
1	063530	Кронштейн	1
2	CI-0560	Шпилька	6
3	A5-3816	Сальник	2
4	A5-2370	О - Кольцо	1
5	C3-0300	Гайка	2
6	063470	Болт	1
7	C4-4046	Шайба	4
8	063500	Пружина	2
9	063490	Гайка регулировочная	1
10	063480	Тяга регулировочная	1
11	C6-4340	Шплинт	3
12	C4-4046	Шайба	4
13	063570	Прижимная пластина	2
14	34H640	Толкатель	1
15	C3-0740	Гайка	1
16	C4-3320	Шайба	1
17	34H639	Шпилька	1
18	C0-8140	Болт	1
19	D0-1720	Винт	1
20	063420	Рычаг блокировки	1
21	C4-015	Шайба	1
22	C6-4040	Шплинт	1
23	C5-1840	Заклепка	1
24	34H240	Рукоятка	1
25	34H638	Толкатель	1
26	C6-4180	Шплинт	1
27	C3-2020	Гайка	1
28	3411244	Пластина	1
29	063440	Пружина	1
30	063550	Стопор	1
31	34H639	Пластина стопорная	1
32	C4-3280	Шайба гровер	2
33	C3-1860	Гайка	2
34	C4-3320	Шайба гровер	1

35	C3-1880	Гайка	1
36	C6-3220	Палец	1
37	155070	Втулка	1
38	C6-3280	Палец	2
39	C4-3240	Шайба гровер	9
40	C0-4381	Болт	6
41	C0-5540	Болт	1
42	C4-3230	Шайба гровер	1
43	063510	Прижимная пластина	1
44	063540	Тормозной барабан	1
45	063550	Ступица ручного тормоза	1
46	063560	Упорная втулка	1
47	063610	Ремень тормоза	1
48	063520	Пружина	1
49	C0-2540	Болт	1
50	C3-0540	Гайка	6
51	C4-3260	Шайба гровер	6
