YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 15 )

^■■b

^■!j

^3

-t

-72-

''•^ ■;

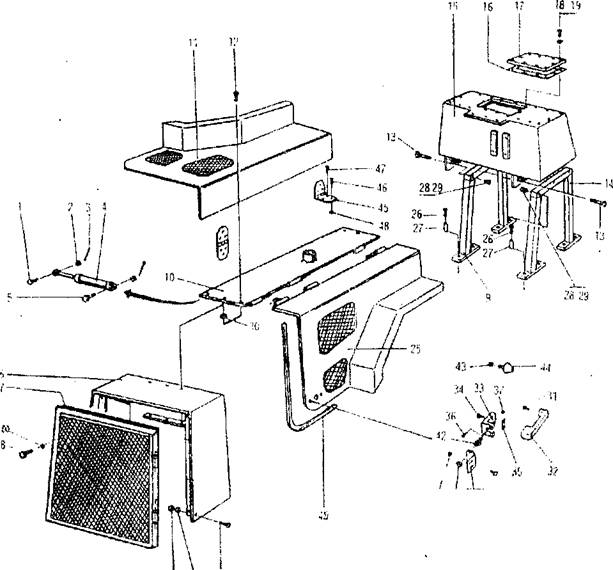

Рис.30. Ящик для инструмента и кресло оператора
1	C4-3200	Шайба	8
2	C0-2340	Болт	4
3	34Н530	Ящик для инструмента	1
4	C3-0240	Гайка	6
5	C2-2200	Винт	6
6	B6-0760	Щеколда	2
7	C4-3120	Шайба	6
8	В8-3260	Кресло	1
9	C0-2420	Болт	4
10	C3-0060	Гайка	4

-74-

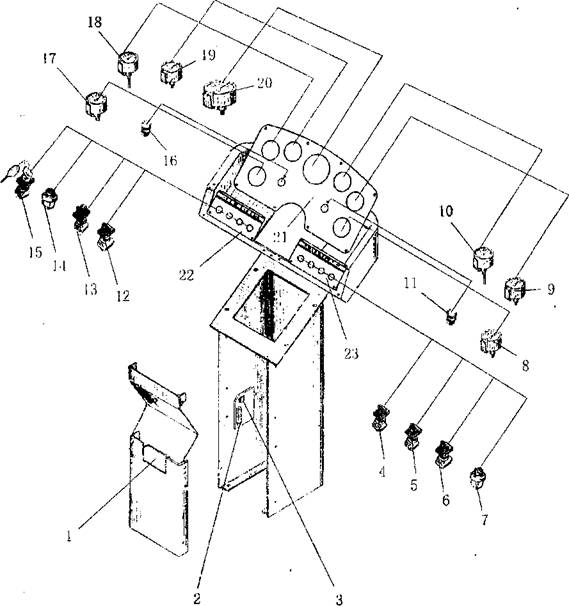

Рис. 31. Приборная панель
1		Блок предохранителей	1	ВX308
2		Реле	1
3	A7-0130	Реле	1	SD56B
4		Переключатель передних фонарей	1	LA56-10X/2I
5		Переключатель задних фонарей	1	LA56-10X/21
6		Переключатель указателей поворота	1	LA56-20X/31
7		Кнопка клаксона	1	LA56-10BN/3
8	A7-5205	Указатель давления воздуха	1	YY242C
9		Указатель температуры масла	1
10	A7-5218	Указатель давления масла	1	YV04-02
11		Индикатор правого поворота	1	LA56-XD1/13
12		Переключатель колебаний	1	LA56-20X/31
13		Включатель колебаний	1	LA56-10X/21
14		Кнопка запуска двигателя	1	LA56-10BN/3
15		Замок зажигания	1	JK423
16		Индикатор левого поворота	1	LA56-XD1/13
17	A7-5220	Амперметр	1	DI.922-2A
18		Указатель температуры воды	1
19		Указатель количества топлива	1	RY242-2A
20	A7-5158	Тахометр	1
21	39S059	Лицевая пластина приборной панели	1
22	39S063	Левая пластина приборной панели	1
23	39S061	Правая пластина приборной панели	1

.--^'

^

-7ft -

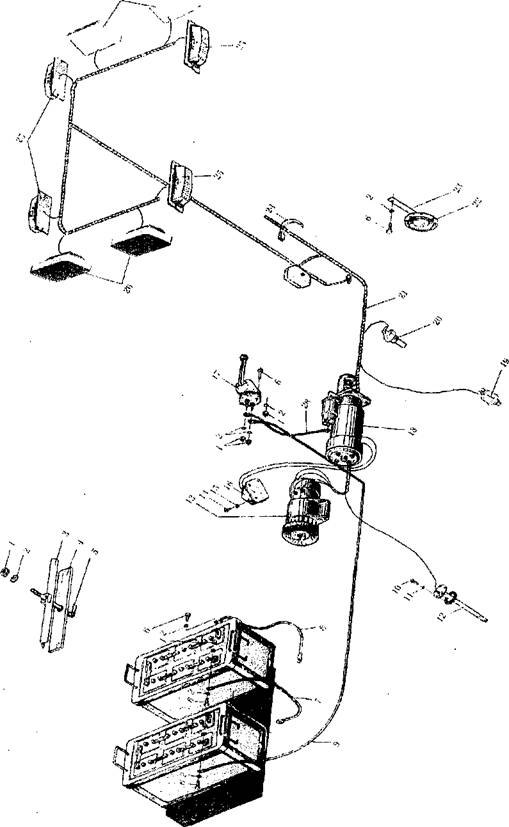

Рис. 32 Электрические приборы
1	C3-0060	Гайка M8-ZND	19
2	C4-3820	Шайба 8	32
3	359900	Уголок	1
4	350880	Резиновая прокладка	1
5	359992	Крепёжная скоба	1
6	C0-2540	Винт М8X25-ZND	12
7		Кабель соединительный	1
8		Кабель минусовой	1
9		Кабель плюсовой	1
10	C2-1720	Винт М5X16	5
11	C4-3I50	Шайба 5	5
12	A7-5199	Датчик уровня топлива	1
13		Генератор	1
14	C2-1660	Винт М16X10-ZND	2
15	C4-3180	Шайба 6	2
16	A7-5110	Реле	1
17	A7-4310	Выключатель массы	1
18		Стартер	1
19	A7-5195	Датчик давления	1
20	A7-5160	Датчик температуры	1
21	D0-7614	Кабель	1
22	A7-0565	Звуковой сигнал	1
23	201595	Кронштейн	1
24	A7-0530	Стяжка	20
25		Указатель поворотов	4
26		Задняя фара	2
27		Передняя фара	2
28		Кабель	1

a 11 :is iir*

-78-
