YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 14 )

-67-

Рис. 28А. Гидравлическая вибрационная система (REXROTH)
1	A3-5305	Фланец	4
2	C0-0720	Болт	4
3	B8-1040	Шайба	4
4	A3-5017	Штуцер	1
5	A1-0002	Гидромотор	1
6	A5-2550	О - кольцо	2
7	C3-0100	Гайка	2
8	В2-1793	Хомут для РВД	10
9	2B2121	Хомут для РВД	3
10	202130	Кронштейн	3
11	C4-3220	Шайба	6
12	C0-3700	Болт	6
13	A3-1009	Штуцер	2
14	A2-0038	Переходник	2
15	A2-0036	Переходная втулка	2
16	A3-1900	Штуцер	2
17	A3-5205	Рукав высокого давления	1
18	A3-3121	Рукав высокого давления	1
19	A3-5285	Рукав высокого давления	I
20	B2-1520	Хомут для РВД	1
21	A3-5021	Штуцер	2
22	A3-5175	Угольник	3
23	Al-0042	Насос	1
24	A3-5284	Рукав высокого давления	1
25	A3-3129	Рукав высокого давления	1
26	A2-0101	Масляный фильтр	I
27	A3-5006	Штуцер	1
28	T1-0341	Шпилька	2
29	C4-3900	Шайба	2
30	С4-3280	Шайба	2

31	C0-5680	Болт	2
32	T1-0343	Шпилька	1
33	A3-5162	Штуцер	1

-70-

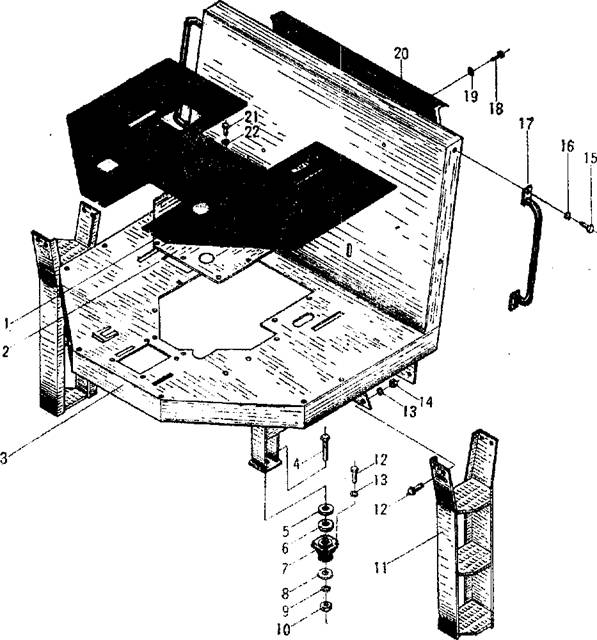

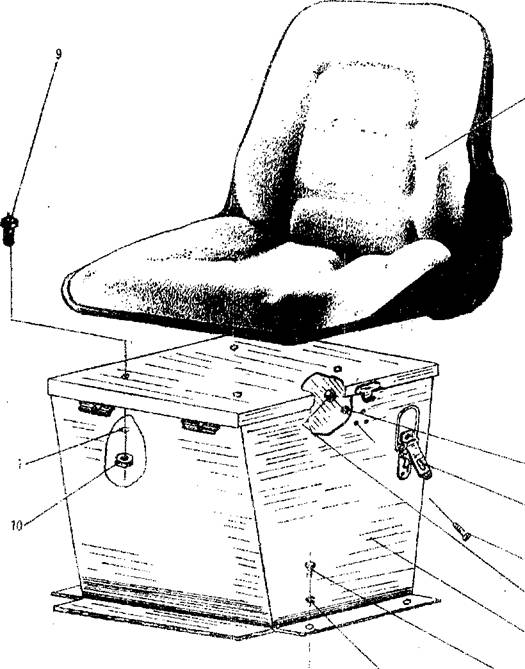

Рис. 29. Платформа
1	39X039	Коврик	1
2	34H436	Крышка	1
3	39S025	Платформа	1
4	C0-1753	Болт	4
5	202755	Шайба	4
6	202750	Шайба	4
7	B2-0750	Амортизатор	4
8	202805	Шайба	4
9	C3-0575	Шайба	4
10	C4-3680	Гайка	4
11	3411438	Лестница	2
12	C0-3319	Болт	8
13	C3-0400	Шайба	8
14	C4-3220	Гайка	8
15	C0-4220	Болт	4
16	C4-3240	Шайба	4
17	202780	Рукоятка	2
18	C2-6560	Винт	35
19	C4-3580	Шайба	35
20	202770	Прокладка	1

^
