YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 6 )

- ?9 -

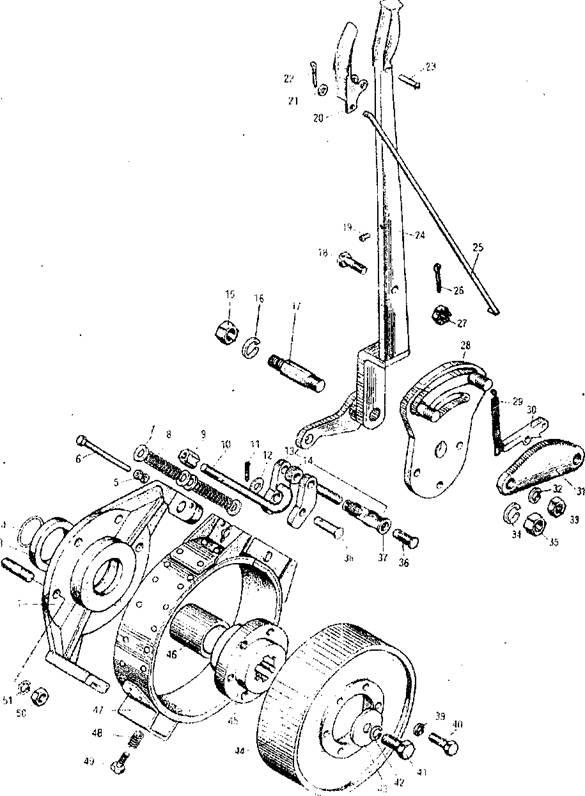

Рис.14. Выходной вал коробки передач
1	34H228	Вал дифференциала	2
2	34H226	Кронштейн	2
3	34H234	Уплотнительное кольцо	2
4	C9-1970	Подшипник	4
5	34H230	Дистанционная втулка	2
6	34H232	Внешняя втулка	2
7	A5-1480	Кольцо	2
8	34H236	Внутренняя втулка	2
9	AS-3580	Уплотнительная манжета	2
10	34H630	Пластина	2
11	C4-3240	Шайба	32
12	C0-4560	Болт	16
13	34H222	Шестерня	2	YZ16JC
	34H801	Шестерня	2	YZ18JC
14	C0-4381	Болт	16
15	C3-2780	Гайка стопорная	9
16	C4-0980	Шайба стопорная	2
17	34H220	Тормозной диск	2
18	34H538	Прокладка	2

Рис. 15А. Трансмиссия
1	34N158	Вал	1	YZ16JC
2	34H166	Упорная шайба	2	YZ16JC
3	34H168	Уплотнительное кольцо	4	YZ16JC
4	D0-3795	Подшипник	4	YZ16JC
5	34H180	Зубчатая шестерня	2	YZ16JC
6	34H165	Регулировочная прокладка	2	YZ16JC
7	34H156	Стопорная пластина	2	YZ16JC
8	A5-3110	Шприц масленка	2	YZ16JC
9	C4-3260	Шайба	6	YZ16JC
10	C0-5140	Болт	6	YZ16JC

11

—12

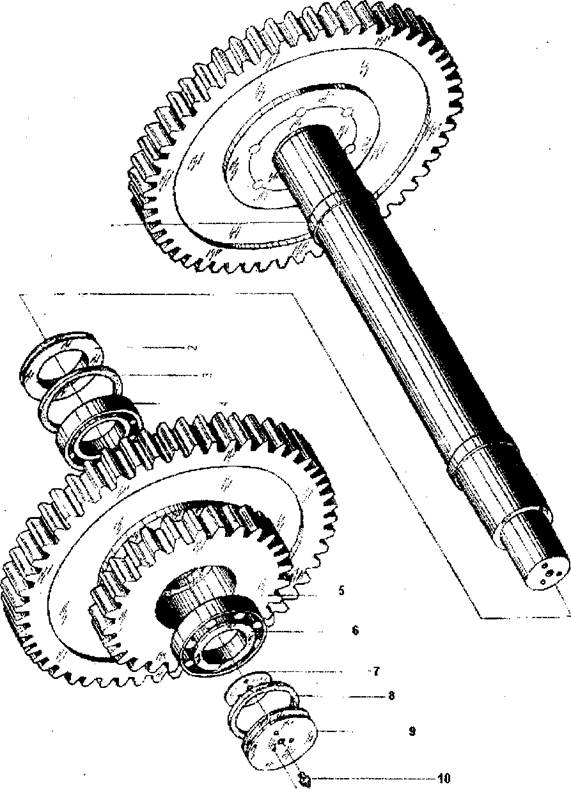

Рис. 15В. Трансмиссия
1	34B070	Вал	1	YZ18JC
2	34B069	Упорная шайба	9	YZ18JC
3	34B076	Уплотнительное кольцо	2	YZ18JC
4	C9-2512	Подшипник	2	YZ18JC
5	34B073	Зубчатая шестерня	2	YZ18JC
6	D0-3795	Подшипник	2	YZ18JC
7	34H165	Регулировочная прокладка	2	YZ18JC
8	34H168	Уплотнительное кольцо	2	YZ18JC
9	34H156	Стопорная пластина	2	YZ18JC
10	A5-3110	Шприц масленка	2	YZ18JC
11	C4-3260	Шайба	6	YZ18JC
12	C0-5J40	Болт	6	YZ18JC

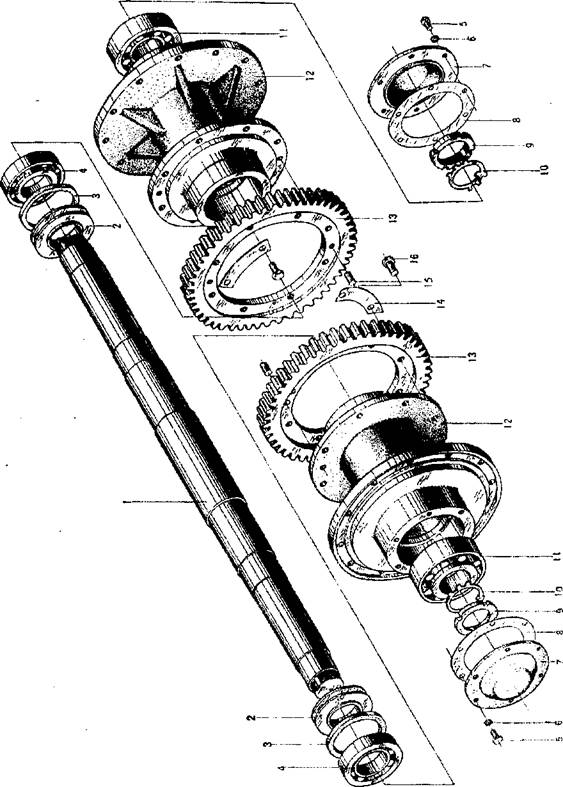

Рис. 16. Приводной вал
1	3411178	Вал	1
2	34H174	Упорная шайба	2
3	3411176	Уплотнительное кольцо	2
4	C9-2523	Подшипник	2
5	CO-3140	Болт.	12
6	C4-3220	Шайба	12
7	34H170	Крышка	2
8	34H172	Прокладка	2
9	C3-3125	Гайка стопорная	2
10	C4-1105	Шайба стопорная	2
11	C9-2489	Подшипник	2
12	34H160	Ступица	2	YZ16JC
	34B071	Ступица	2	YZ18JC
13	34H162	Шестерня	2	YZl6JC
	34B072	Шестерня	2	YZ18JC
14	302210	Стопорная пластина	8
15	C6-1056	Штифт	4
16	C0-6840	Болт	16

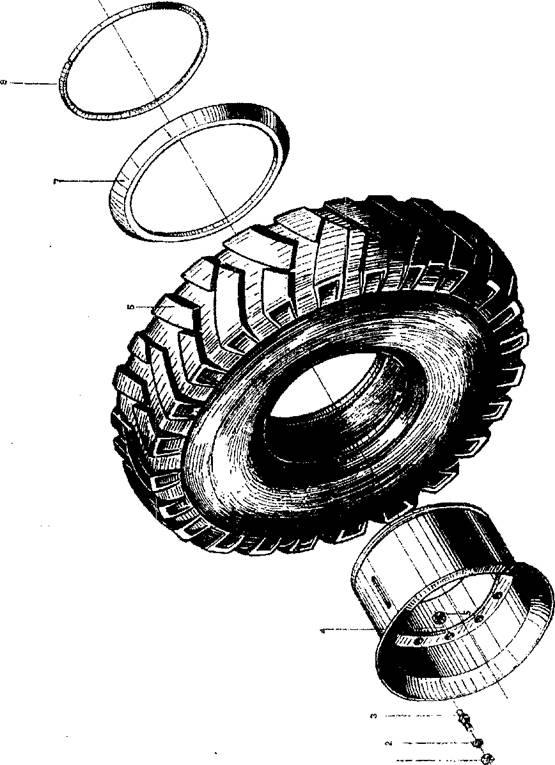

Рис. 17. Обод и шина
!	C3-0740	Гайка	24
2	C4-3320	Шайба	24
3	302240	Шпилька колёсная	24
4	A6-2020	Обод	2	YZ16JC
	A6-2022	Обод	2	YZ18JC
5	B4-0050	Сферическая гайка	24
6	A6-2100	Шина	2
7		Пружинное стопорное кольцо	2
8		Стопорное кольцо	2
