YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 4 )

Рис. 8. Сцепление
1	C9-1220	Опорный подшипник	1
2	A6-3027	Ведомый диск	1
3	A6-3058	Прижимной диск	1
4	34H216	Первичный вал	1
5	C9-2785	Выжимной подшипник	1
6	34H266	Муфта выжимного подшипника	1
7	C4-3220	Шайба гровер	28
8	C0-3600	Болт	12
9	A3-1732	Штуцер	1
10	180970	Возвратная пружина	2
11	C0-2431	Болт	1
12	C4-3200	Шайба гровер	1
13	3411268	Направляющая муфты	1
14	.180900	Уплотнительное кольцо	1
15	3411270	Рокер	1
16	C4-3180	Шайба гровер	4
17	C2-5870	Винт	4
18	3411262	Вентиляционная решётка	1
19	A4-0272	Соединительный рукав	1
20	A5-3100	Пресс масленка	1
21.	083710	Соединительный элемент	1
22	C3-1120	Гайка	1
23	A5-3110	Шприц масленка	2
24	C4-3060	Стопорное кольцо	1
25	C9-2140	Подшипник первичного вала	1
26	C4-2920	Пружинное стопорное кольцо	1
27	153770	Втулка	4
28	C0-0J25	Болт	12
29	34H264	Картер маховика	1
30	C0-3380	Болт	4
31	34H275	Вилка выжимного подшипника	1
32	C7-0420	Шпонка	1
33	C6-1160	Штифт	2
34	A5-3140	Шприц масленка	2
35	34Н274	Вал вилки	1

- i. s ■

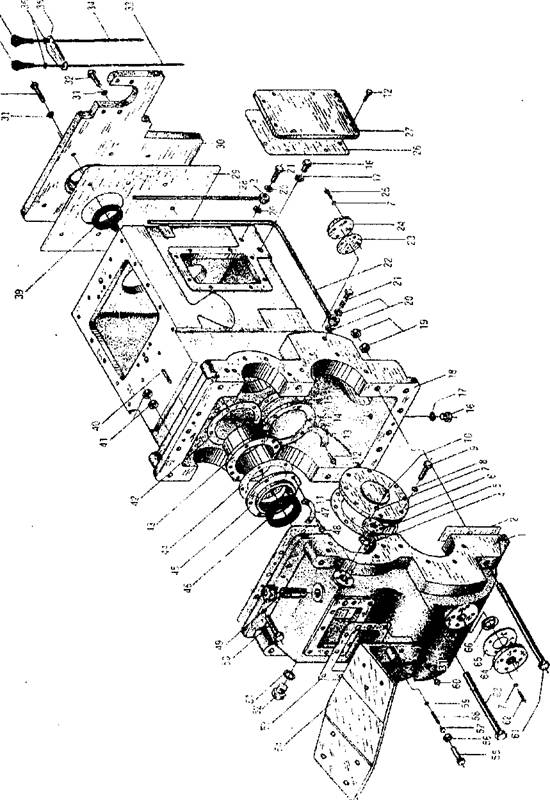

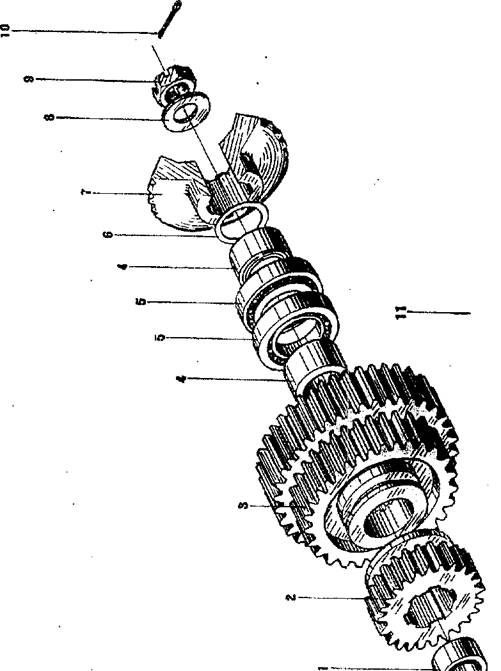

Рис. 9. Коробка передач
1	302280	Крышка картера КПП	1
2	151770	Прокладка	1
3	A3-1835	Соединительный элемент	1
4	A5-2180	О - Кольцо	1
5	151830	Прижимная пластина	1
6	160900	Крышка торца вала	1
7	C4-3200	Шайба	12
8	C4-3260	Шайба	6
9	C0-5025	Болт	6
10	C2-19S0	Винт	4
11	151990	Прокладка	1
12	C0-3161	Болт	14
13	151930	Регулировочная прокладка	3
14	151940	Упорная пластина	1
15	151950	Прокладка	1
16	A5-3190	Пробка	9
17	A5-4200	Шайба	2
18	350930	Картер КПП	1
19	C3-0660	Гайка	12
20	A5-4180	Шайба	4
21	A3-1860	Штуцер	2
22	350960	Трубка уровнемера	1
23	152050	Прокладка	1
24	152040	Прижимная пластина	I
25	C0-2480	Болт	4
26	151820	Прокладка	1
27	151810	Крышка	1
28	152260	Трубка уровнемера	1
29	063010	Прокладка	1
30	34H214	Крышка подшипника	1
31 .	C4-3240	Шайба	15
32	C0H346	Болт	1
33	152210	Щуп	1
34	152250	Щуп	1
35	350940	Держатель уровнемеров	1
36	A5-2060	Кольцо	2
37	152220	Ручка	2
38	C0-1565	Болт	6

39	A5-3600	Уплотнительная манжета	1
40	C6-0360	Штифт	3
41	C3-0160	Гайка	16
42	151760	Прокладка	1
43	151750	Опорная втулка	1
44	151910	Прокладка	1
45	151900	Крышка торца вала	1
46	A5-3560	Уплотнение	1
47	151920	Прокладка	3
48	C0-3360	Болт	5
49	152090	Сапун	1
50	C0-5320	Болт	8
51	A5-4220	Шайба	1
52	A5-3200	Пробка	1
53	151880	Прокладка	1
54	350950	Опора	1
55	C0-6405	Болт	1
56	C3-1200	Гайка	1
57	151860	Седло пружины	1
58	151850	Пружина	1
59	B8-2020	Шарик	1
60	C0-4321	Болт	8
61	151890	Болт	2
62	C0-2771	Болт	4
63	151790	Болт	4
64	152020	Прижимная пластина	1
65	152030	Сальник	1
66	A5-3530	Уплотнение	1
