- si -
Рис. 34. Боковая крышка трансмиссии | ||||
1 | 3411188 | Крышка | 2 | |
2 | C4-3200 | Шайба | 2 | |
3 | C0-2290 | Болт | 4 | |
4 | C0-3140 | Болт | 4 | |
5 | C4-3220 | Шайба | 14 | |
6 | 34H208 | Передняя крышка | 14 | YZI6JC |
34B0S3 | Передняя крышка | 1 | YZI8JC | |
7 | D0-1455 | Уплотнительная полоса | 7000мм | |
8 | 301870 | Прокладка | 12 | |
9 | 34H604 | Уплотнительное войлочное кольцо | ||
10 | 3411200 | Задняя крышка | 1 | YZI6JC |
34B080 | Задняя крышка | 2 | YZ18JC | |
11 | 34H662 | Гайка | 2 | |
12 | 34Н190 | Передняя крышка | 1 | YZI6JC |
3413078 | Передняя крышка | 1 | YZ18JC |
63 5057 42 53-55
|
3. 2- 3 |
-8? -
7—10

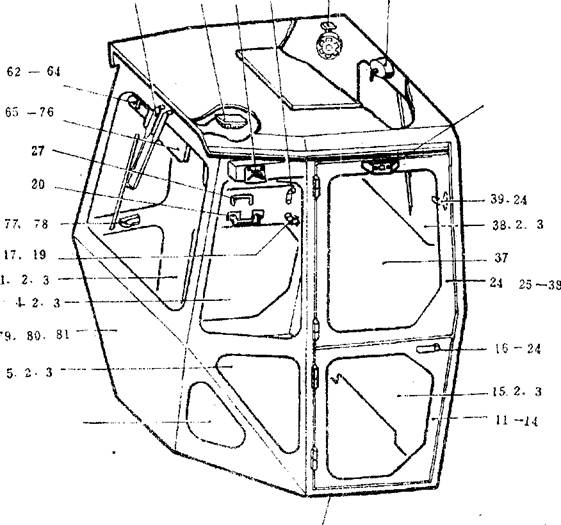

Рис. 35. Кабина | ||||
1 | Переднее верхнее стекло | 1 | ||
2 | Уплотнитель | 1 | ||
3 | Клин уплотнителя | 1 | ||
4 | Верхнее боковое стекло | 2 | ||
5 | Нижнее боковое стекло | 2 | ||
6 | Переднее нижнее стекло | 2 | ||
7 | Резиновая прокладка | 1 | ||
8 | Болт | 10 | ||
9 | Гайка | 10 | ||
10 | Шайба | 10 | ||
11 | Правая дверь | 1 | ||
12 | Левая дверь | 1 | ||
13 | Уплотнитель | 2 | ||
14 | Уплотнитель | 2 | ||
15 | Нижнее стекло двери | 2 | ||
16 | Рукоятка открывания двери правая | 1 | ||
17 | Правый стопор | 1 | ||
18 | Рукоятка открывания двери левая | 1 | ||
19 | Тяга | 2 | ||
20 | Левый стопор | 1 | ||
21 | Ручка | 2 | ||
22 | Уголок | 2 | ||
23 | Винт | 4 | ||
24 | Винт | 10 | ||
25 | Верхняя створка правой двери | 1 | ||
2b | Верхняя створка левой двери | 1 | ||
27 | Ручка | 2 | ||
28 | Внутреннее стопорное устройство | 2 | ||
29 | Пластина | 2 | ||
30 | Кронштейн | 2 | ||
31 | Гайка | 4 | ||
32 | Штифт | 2 | ||
33 | Винт | 2 | ||
34 | Болт | 4 |
35 | Гайка | 4 | ||
36 | Шайба | 4 | ||
37 | Стекло верхней створки двери | 2 | ||
38 | Заднее стекло | 1 | ||
39 | Крюк | 1 | ||
'10 | Кронштейн | 2 | ||
'11 | Винт | 8 | ||
42 | Гайка | 13 | ||
43 | Хомут | 4 | ||
44 | Вилка соединительная | 4 | ||
45 | Штифт | 9 | ||
46 | Крышка ручки | 2 | ||
47 | Ручка | 2 | ||
48 | Кронштейн | 2 | ||
49 | Болт | 2 | ||
50 | Штифт | 2 | ||
51 | Штифт крюка | 2 | ||
52 | Пружина | 2 | ||
53 | Задний стеклоочиститель | 1 | ||
54 | Винт | 2 | ||
55 | Шайба | 9 | ||
56 | Винт | 3 | ||
57 | Вентилятор | 1 | ||
58 | Держатель | 2 | ||
59 | Лампа освещения салона | 1 | ||
60 | Лампа | 2 | ||
61 | Передний стеклоочиститель | 1 | ||
62 | Зеркало заднего вида | 1 | ||
63 | Винт | 2 | ||
64 | Шайба | 2 | ||
65 | Штанга | 1 | ||
66 | Хомут | 2 | ||
67 | Солнцезащитный козырек | 1 | ||
68 | Резиновая прокладка | 1 | ||
69 | Винт | 4 | ||
70 | Шайба | 4 | ||
71 | Кронштейн | 1 |
72 | Кронштейн | 1 | ||
73 | Винт | 6 | ||
74 | Шайба | 6 | ||
75 | Шайба | 6 | ||
76 | Гайка | 6 | ||
77 | Пепельница | 1 | ||
78 | Винт | 2 | ||
79 | Рама | 1 | ||
80 | Поролоновая прокладка | 1 | ||
81 | Уплотнительная полоса | 2 |
|
|
|
|
|
./
^
X 3
|
|
- S7-
Рис. 36. Набор инструментов | ||||
1 | 060690 | Сегментный ключ | 1 | |
2 | B1-0020 | Манометр | 1 | |
3 | 153140 | Рукоятка | 3 | |
4 | D0-8452 | Рукоятка | 1 | |
5 | 060670 | Торцевая головка | 1 | |
6 | 060650 | Вороток | 1 | |
7 | 060640 | Торцевой ключ | 1 |
|
|
0
|
|
|

2-,
X)
10
0
- 89 -
Рис. 37. Запасные части (ЗИП) | ||||
1 | A5-2270 | О - кольцо | 1 | |
2 | A5-2370 | О - кольцо | 1 | |
3 | A5-2410 | О - кольцо | 1 | |
4 | A5-2510 | О - кольцо | 1 | |
5 | A5-2570 | О - кольцо | 1 | |
6 | A5-3680 | Сальник | 1 | |
7 | A5-3491 | Сальник | 2 | |
8 | A5-3510 | Сальник | 2 | |
9 | ЗИП двигателя | 1 | ||
10 | D0-5410 | Фильтровальная сетка | 1 |
|
