YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 3 )

Рис. 5. Вал эксцентрика
1	202560	Резиновая трубка	2
2	320130	Приводной вал	1
3	208402	Упор подшипника	2
4	С4-3280	Шайба	12
5	С0-5560	Болт	12
6	Л5-3510	Уплотнение	2
7	34L003	Муфта	1
	34В037	Муфта	1
8	С9-1598	Подшипник	4
9	34В028	Блок эксцентрика правый	1
10	С0-4000	Болт	6
11	А5-4140	Шайба	6
12	34L065	Блок эксцентрика левый	1

15

21

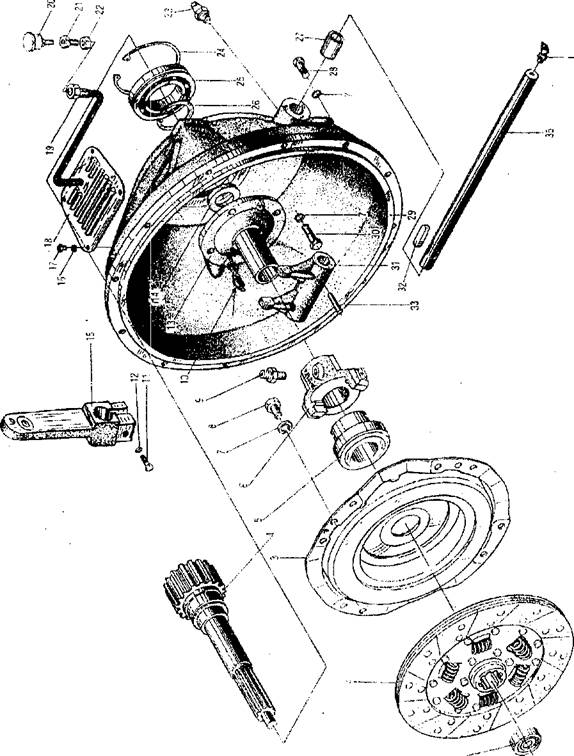

Рис. 6. Двигатель
1		Воздухоочиститель	1
2	3813104	Муфта	1
3	A0-0020	Двигатель	1
4	C0-0880	Болт	4
5	C4-3260	Шайба	4
6		Правый передний кронштейн	2
7	C0-4220	Шайба	16
8	C4-4046	Болт	16
9	C0-0138	Болт	4
10	C4-3960	Шайба	4
11	C4-3340	Шайба	4
12	34H256	Передний элемент крепления двигателя	2
13	C0-5260	Болт	8
M	C4-3260	Шайба	8
15	B2-0740	Подушка крепления двигателя	4
16		Задний кронштейн	2
17		Фильтр	1
18	C0-0300	Болт	2
19	C4-3220	Шайба	2
20	204315	Болт	1
21		Шайба	1

- u-

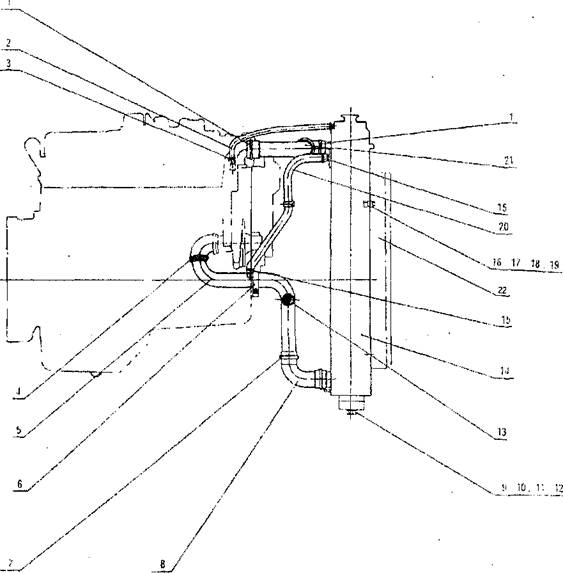

Рис. 7. Радиатор
1	B2-0610	Хомут	2
2	34H548	Труба	1
3		Хомут	2
4		Хомут	3
5		Шланг водяного насоса	1
6		Хомут	1
7	B2-0630	Хомут	2
8	34H542	Резиновый шланг	1
9	C0-S300	Болт	2
10	C4-3900	Шайба	2
11	C4-3280	Шайба	2
12	C6-4340	Штифт	2
13		Пробка	1
14	A2-0438	Радиатор системы охлаждения	1
15		Хомут	2
16	C0-3140	Болт	6
17	C4-3220	Шайба	6
18	C4-3840	Шайба	6
19	C3-0100	Гайка	6
20	3411544	Резиновый шланг	1
21	34H546	Резиновый шланг	1
22	A2-0408	Радиатор масляный	1
