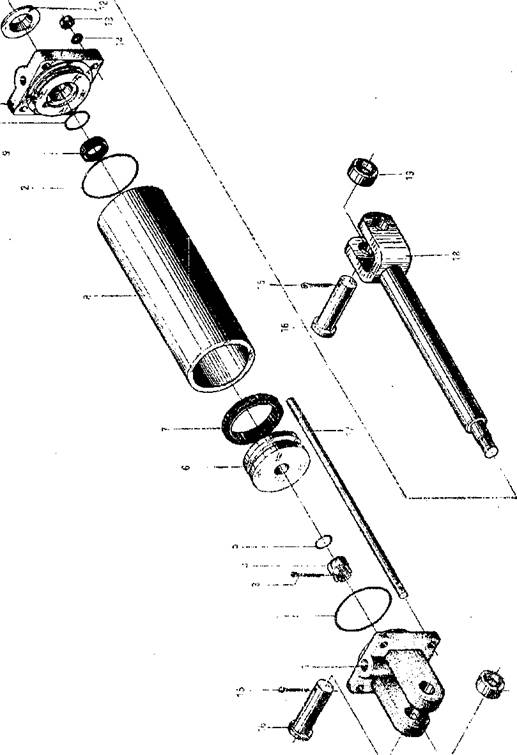

Рис. 25А. Система рулевого управления (REXROTH) | ||||
1 | A3-5014 | Штуцер | 4 | |
2 | A3-5240 | Рукав высокого давления | 2 | |
3 | A3-5239 | Рукав высокого давления | 9 | |
4 | 4 | |||
5 | C9-2840 | Головка штока гидроцилиндра | 4 | |
6 | A3-5250 | Рукав высокого давления | 1 | |
7 | B2-1521 | Хомут для крепления РВД | 1 | |
8 | B2-1793 | Кронштейн | 12 | |
9 | D0-5776 | Цилиндр поворота | 2 | |
10 | A3-5277 | Рукав высокого давления | 1 | |
11 | A5-3L10 | Шприц масленка | 4 | |
12 | A3-1900 | Штуцер | 1 | |
13 | A2-0036 | Переходная втулка | 1 | |
14 | A2-003S | Переходник | 1 | |
15 | A3-1909 | Штуцер | 1 | |
16 | A3-5150 | Тройник | 2 | |
17 | A2-0101 | Масляный фильтр | 1 | |
18 | A3-3120 | Рукав высокого давления | 1 | |
19 | A3-5302 | Фланец | 2 | |
20 | A3-5046 | Штуцер | 1 | |
21 | A3-5164 | Штуцер | 1 | |
22 | A3-5152 | Тройник | 1 | |
23 | A3-5008 | Штуцер | 2 | |
24 | A2-0008 | Золотник | 1 | |
25 | A3-5211 | Рукав высокого давления | 1 | |
26 | A3-5104 | Угольник | 3 |
-61 -

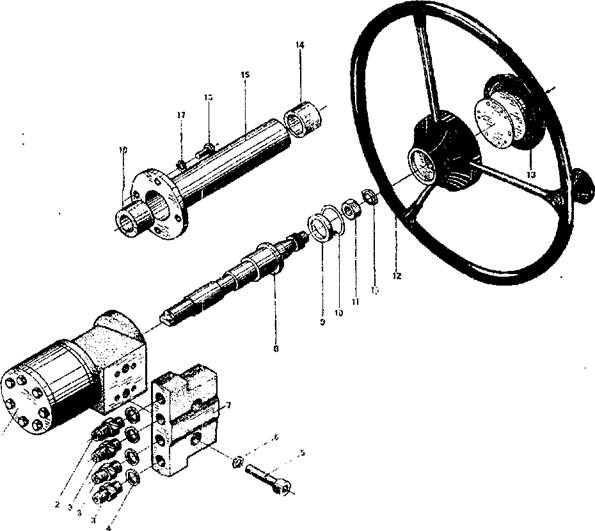

Рис. 26. Рулевое управление | ||||
| D0-2976 | Насос дозатор | 1 | |
2 | 2153830 | Штуцер | 1 | |
3 | 303230 | Штуцер | 3 | |
4 | A5-4060 | Шайба | 4 | |
5 | C2-4100 | Винт | 2 | |
6 | C4-3240 | Шайба | 2 | |
7 | D0-3263 | Блок переходников | 1 | |
8 | Рулевой вал | 1 | ||
9 | Распорное кольцо | 1 | ||
10 | C4-2000 | Стопорное кольцо | 1 | |
11 | 13-1945 | Гайка | 1 | |
12 | B4-0015 | Рулевое колесо | 1 | |
13 | Кнопка звукового сигнала | 1 | ||
14 | Втулка | 1 | ||
15 | Кожух рулевого вала | 1 | ||
16 | C0-3319 | Болт | 4 | |
17 | C4-3220 | Шайба | 4 | |
18 | Втулка | 1 | ||
19 | О - Кольцо | 1 |
