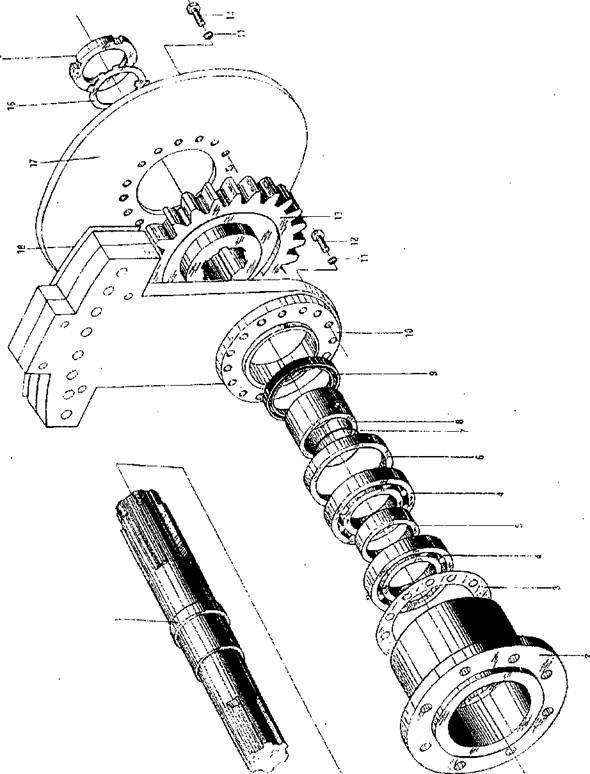

YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 5 )

\

Рис. 10. Главный трансмиссионный вал коробки передач
1	C9-1860	Игольчатый подшипник	1
2	160980	Зубчатое колесо выбора 3-й передачи	1
3	152590	Зубчатое колесо 1-й и 2-й передач	1
4	152600	Опорная втулка	2
5	C9-2300	Подшипник	2
6	152610	Регулировочная прокладка	1
7	L80730	Коническая шестерня	1
8	152630	Шайба	1
9	152640	Гайка корончатая	1
10	C6-15S0	Штифт	1
11	152580	Трансмиссионный вал	1

_OT.

Рис.11. Вал выбора скорости коробки передач
1	C9-1680	Подшипник	1
2	152650	Распорное кольцо	1
3	152660	Шестерня выбора скорости	1
4	152690	Вал выбора скорости	1
5	C7-1040	Шпонка	1
6	C7-1060	Шпонка	1
7	152670	Дистанционная втулка	1
8	152680	Зубчатое колесо 2-й и 3-й передачи	1
9	C9-2020	Подшипник	1

- 2? -

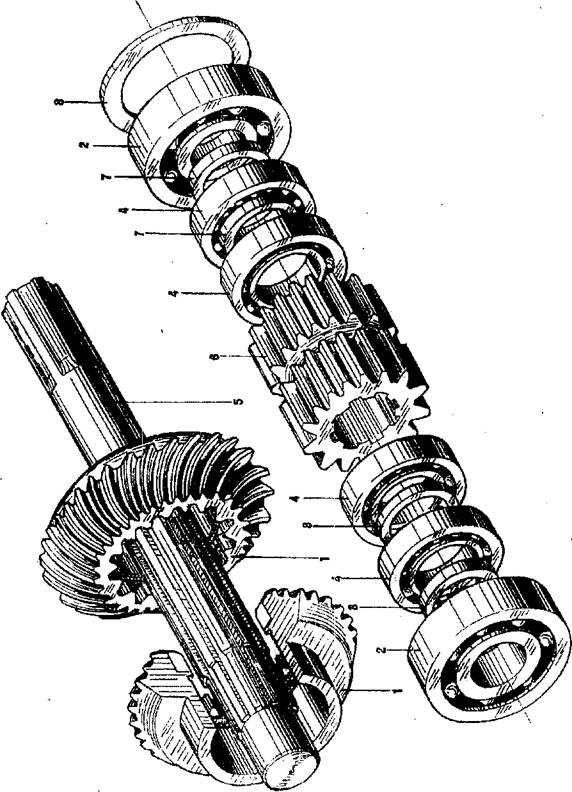

Рис. 12. Вал обратного хода коробки передач
1	180740	Коническая косозубая шестерня	2
2	C9-1910	Подшипник	2
3	152740	Дистанционная втулка	2
4	C9-1490	Подшипник	4
5	063250	Вал обратного хода (реверса)	1
6	152700	Зубчатое колесо реверса	1
7	152730	Дистанционная втулка	2
8 .	152750	Регулировочное кольцо	2

-27-

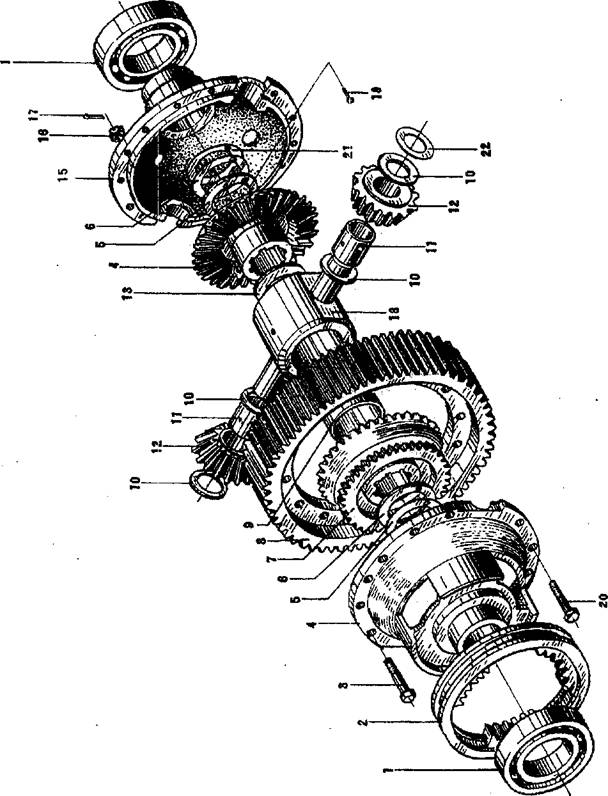

Рис. 13. Дифференциал коробки передач
1	C9-1550	Подшипник	2
2	152870	Внешняя шестерня блокировки	1
3	152840	Болт	6
4	152850	Правый кожух дифференциала	1
5	152900	Прокладка	4
6	152890	Шайба	2
7	152860	Правая коническая блокируемая шестерня	1	f /
8	152860	Шестерня дифференциала	1
9	052830	Втулка	1
10	152940	Шайба	4
11	152920	Втулка	2
12	152780	Сателлит	2
13	152790	Шайба	1
14	152770	Левая коническая шестерня	1
15	152760	Левый кожух дифференциала	1
16	C3-2210	Гайка	12
17	C6-4200	Шплинт	12
18	152820	Держатель вала конической шестерни	1
19	C2-2700	Винт с потайной головкой	4
20	C0-8200	Болт	6
21	152910	Шайба	2
22	152933	Шайба	2
