YZ16JC, YZ18 YZ16JC, YZ18JC Каталог запчастей вибрационного катка (стр. 11 )

m-'v /■>■•' Gf//fGi

Рис. 23. Механизм переключения направления движения
1	153140	Наконечник	1
2	C0-3319	Болт	4
3	C4-3220	Шайба	4
4	300240	Кронштейн	1
5	302540	Рычаг	1
6	C6-3121	Палец	4
7	153120	Вилка соединительная	2
8	C3-1040	Гайка	2
9	302550	Тяга	1
10	A5-3110	Шприц масленка	2
11	063350	Палец	1
12	063340	Коромысло	1
13	C0-6300	Болт	2
14	C4-3300	Шайба	2
15	153060	Вал	1
16	153070	Вилка	1
17	A9-2345	Стопорная проволока	1
18	C0-8520	Болт	1
19	C3-2100	Гайка корончатая	1
20	C4-3940	Шайба	1
21	C6-4480	Шплинт	1
22	302560	Кронштейн	1
23	C6-4500	Шплинт	1
24	C4-4000	Шайба	1
25	C6-4289	Шплинт	4
26	C4H045	Шайба	4
27	153100	Направляющая пластина	2

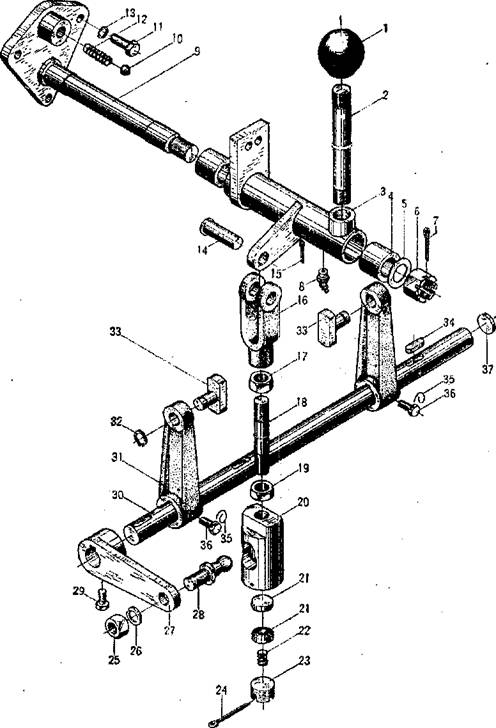

Рис. 24. Механизм дифференциала коробки передач
I	DO-8452	Наконечник	1
2	302410	Рычаг управления	1
3	302470	Кронштейн	1
4	302450	Медная втулка	2
5	C4-3940	Шайба	1
6	C3-0700	Гайка корончатая	1
7	C6-4420	Шплинт	1
8	A5-3140	Шприц масленка	1
9	302460	Суппорт кронштейна	1
10	B8--2010	Шарик	1
11	CO-0360	Болт	3
12	152540	Пружина	1
13	C4-3220	Шайба	3
14	C6-3520	Палец	1
15	C6-4360	Шплинт	1
16	152410	Вилка соединительная	1
17	C3-0575	Контрогайка	1
18	302020	Тяга	1
19	152450	Контрогайка	1
20	152460	Держатель	1
21	152470	Седло пружины	2
22	152490	Пружина	1
23	152500	Пробка	1
24	C6-4420	Шплинт	1
25	C3-0200	Гайка	1
26	C4-3280	Шайба	1
27	302440	Рычаг	1
28	152480	Держатель	1
29	C3-2340	Болт	1
30	152520	Вал	1
31	152430	Рычаг вилки	2
32	C4-2580	Стопорное кольцо	2
33	1H097O	Сухарь	2
34	C7-038O	Шпонка	3

35	A9-2360	Стопорная проволока	2
36	CO-0140	Болт	2
37	302430	Прокладка	1

Рис. 25. Система рулевого управления (SAUER)
1	A3-5014	Штуцер	4
2	A3-5240	Рукав высокого давления	2
3	A3-5239	Рукав высокого давления	2
4			4
5	C9-2840	Головка штока гидроцилиндра	4
6	A3-5250	Рукав высокого давления	1
7	B2-1521	Прокладка для крепления РВД	1
8		Кронштейн	12
9	D0-5776	Цилиндр поворота	2
10	A3-5277	Рукав высокого давления	1
11	A5-3110	Шприц масленка	4
12	A3-J 900	Штуцер	1
13	A2-0036	Переходная втулка	1
14	A2-003K	Переходник	1
15	A3-5168	Штуцер	1
16	A3-5150	Тройник	2
17	A2-0101	Масляный фильтр	1
18	A3-3131	Рукав высокого давления	1
19	A3-5015	Штуцер	1
20	A3-5152	Тройник	1
21	A3-5211	Рукав высокого давления	1
22	A3-2490	Золотник	1
23	A3-5168	Угольник	2
24	A3-5005	Штуцер	1
