Информационная часть таблицы представляет собой поля таблицы, в которые выводятся результаты отчета. Каждое значение результата соответствует определенным значениям параметров, выбранных пользователем в разделе Параметры отчета, и выводится в поле, расположенное на пересечении того столбца и той строки таблицы, заголовки которых имеют наименования, соответствующие этим значениям.

Раскладка значений выбранных параметров в заголовки таблицы (в приведенном выше примере – Год и Показатель), выполняется в двух направлениях: по строкам и по столбцам. Каждый результат отчета выводится в поле таблицы, расположенное на пересечении значений двух (в двухмерной таблице) или нескольких параметров (в многомерной таблице). Двухмерная таблица формируется при выборе двух параметров в разделе Параметры отчета. Многомерная таблица формируется, когда при формировании таблицы пользователь в разделе Параметры отчета выбирает более двух параметров.

Если в кросс-таблицу выводятся результаты только одного наименования (выбран только один параметр в разделе Результаты), то заголовок результата в таблице отсутствует. В этом случае наименования всех результатов, выведенных в отчет, совпадают с наименованием выбранного параметра в разделе Результаты.

Отчеты типа Кросс-таблица могут содержать одну или несколько кросс-таблиц. Каждая из этих таблиц соответствует определенному значению какого-либо параметра, выбранного определенным образом в разделе Параметры отчета (в приведенном выше примере – это Столбец документа). Если в отчете содержится несколько кросс-таблиц, то они могут располагаться либо на одном листе отчета (одна за другой), либо на разных листах отчета (одна таблица на листе). Отчет типа Кросс-таблица может иметь заголовок отчета, расположенный в начале отчета. В отчет, над таблицей, могут также выводиться ограничения параметров, заданные в разделах Даты и Классификаторы. Если отчет содержит несколько таблиц, соответствующих разным значениям какого-либо параметра, то над каждой таблицей выводится то значение параметра, которому она соответствует.

3.6.2.  Внешний вид и структура кросс-отчета типа «Сортировка-таблица»

Сортировка-таблица – особый тип простого кросс-отчета. Сортировка-таблица (см. рисунок) состоит из заголовков таблицы и информационной части. Для того чтобы получить кросс-отчет типа сортировка-таблица необходимо на панели параметров в разделе Тип отчета выбрать соответствующее значение.

Сортировка-таблица представляет собой упорядоченный перечень документов (реестр), в котором, по желанию пользователя, документы могут быть отсортированы по возрастанию (убыванию) значений параметров или вынесены в разные таблицы, каждая из которых соответствует разным значениям выбранного пользователем параметра

В отличие от Кросс-таблицы отчёт типа Сортировка-таблица имеет следующие особенности:

·  заголовки таблицы расположены только в её верхней части;

·  заголовки таблицы представляют собой наименования выбранных в разделе Параметры отчета параметров, а не их значения;

·  в поля таблицы по строкам выводится упорядоченный перечень документов (реестр), в котором, по желанию пользователя, документы могут быть отсортированы по возрастанию (убыванию) значений параметров или вынесены в разные таблицы, каждая из которых соответствует разным значениям выбранного пользователем параметра. Каждый документ представляет собой ряд взаимосвязанных между собой значений выбранных параметров;

·  отсутствует возможность группировки результатов.

Отчеты типа Сортировка-таблица, также как и Кросс-таблица, могут содержать одну или несколько таблиц, которые соответствуют разным значениям какого-либо параметра, выбранного определенным образом в разделе Параметры отчета. Если в отчете содержится несколько таблиц типа сортировка-таблица, то они могут располагаться либо на одном листе отчета (одна за другой), либо на разных листах отчета (одна таблица на листе). В отчет типа Сортировка-таблица, также как и в отчет типа Кросс-таблица, может выводиться заголовок отчета и ограничения параметров, заданные в разделах Даты и Классификаторы. Если таблиц несколько, то над каждой таблицей выводится то значение выбранного параметра, которому соответствует данная таблица.

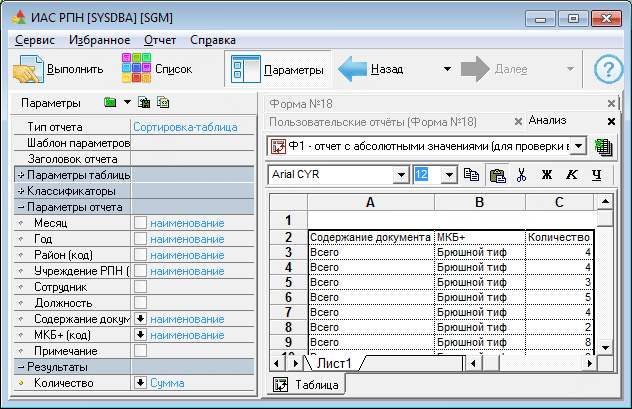

Рисунок – Пример кросс-отчета типа «Сортировка-таблица»

3.6.3.  Внешний вид и структура кросс-отчета типа «График»

График – это тип кросс-отчета, выполняемый в виде графика или диаграммы. Для того чтобы получить кросс-отчет типа график необходимо на панели параметров в разделе Тип отчета выбрать значение «График».

Отчет типа График состоит из следующих основных частей: графическая часть отчета, таблица и легенда.

Графическая часть отчета – представляет собой график или диаграмму, в которых результаты выводятся сериями столбцов, частями кольца, точками на линии, заливкой областей под линиями и т. д. в зависимости от типа графика.

Количество результатов в одной серии и количество серий определяется количеством значений параметров, выбранных пользователем в разделе Параметры отчета (с учетом ограничений этих параметров в разделах Даты и Классификаторы). Каждый результат графического отчета соответствует комбинации значений выбранных параметров, определяющих серию и составляющие серии.

В АС «Статистика Роспотребнадзор» имеется возможность получать следующие типы графика, определяющие форму отображения результатов отчета:

·  тип графика Гориз. столбцы или Верт. столбцы – представляет собой несколько серий горизонтальных или вертикальных столбцов, которые характеризуют выводимые в отчет результаты (см. рисунок). Все составляющие одной серии столбцов имеют одинаковую окраску. Любое значение результата определяется высотой соответствующего ему столбца: по оси X (для графика типа Гориз. столбцы) или по оси Y (для графика типа Верт. столбцы), и соответствует определенной комбинации значений параметров, выбранных пользователем в разделе Параметры отчета.

На графике типа Верт. столбцы/Гориз. столбцы ось X/Y разделена на несколько частей, каждая из которых соответствует определенному значению выбранного параметра, имеющего горизонтальную раскладку (на приведенном рисунке ось X разделена на четыре части). На каждой такой части оси X/Y располагается несколько вертикальных/горизонтальных столбцов, количество которых определяется количеством значений параметра, имеющего вертикальную раскладку. Количество столбцов в каждой части оси X/Y соответствует количеству серий результатов на графике. По оси Y/X нанесены деления и соответствующие им значения, по которым определяются значения результатов, приведенных на графике.

В приведенном примере каждый результат соответствует комбинации значений двух параметров: параметра Содержание документа, определяющего наименования серий столбцов и их количество, и параметра МКБ+(код) определяющего наименование составляющих в серии и их количество. В приведенном примере три серии столбцов (Дети, Подростки и Взрослые), каждая серия содержит по четыре составляющих (Инфекционные, паразитарные; Болезни нервной системы; Болезни системы кровообращения и Болезни органов пищеварения).

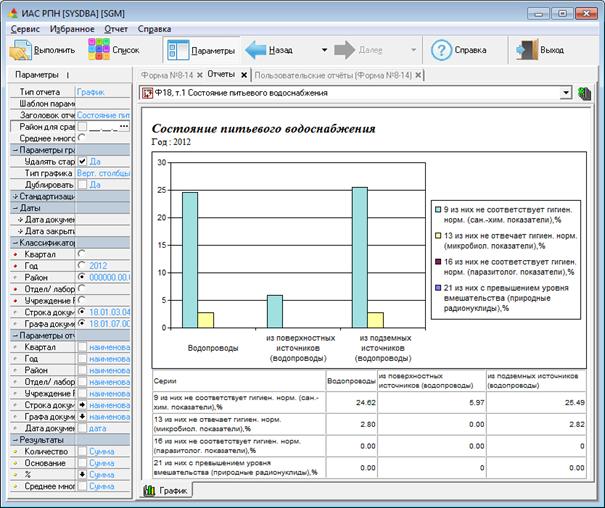

Рисунок – Пример графического отчета с типом графика «Верт. столбцы»

·  тип графика Линии – представляет собой одну или несколько линий (см. рисунок), каждая из которых характеризует серию выведенных в отчет результатов. Каждая линия соединяет точки, характеризующие результаты отчета (ось Y) и соответствующие разным значениям параметра, определяющего серию (ось Х; в примере – это Инфекционные, паразитарные болезни; Болезни нервной системы; Болезни системы кровообращения; Болезни органов пищеварения). В то же время, каждая линия соответствует определенному значению другого параметра, определяющего наименование серий (Дети, Подростки, Взрослые). В таком отчете значение результата отчета определяется значением ординаты линии в соответствующей точке. Приведенный пример отчета аналогичен предыдущему примеру отчета, но выполнен по типу Линии. Результаты отчета в приведенном примере содержат три серии значений (три линии), по четыре значения в каждой серии;

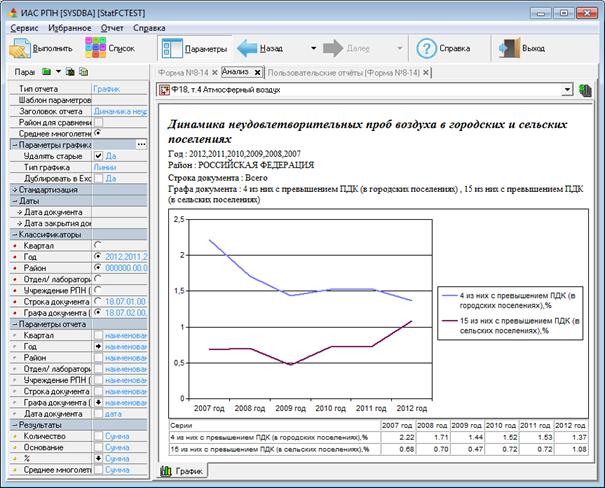

Рисунок – Пример графического отчета с типом графика «Линии»

·  тип графика Круговая – представляет собой круг, поделённый на части (если на график выводится одна серия результатов), или круг и несколько колец, вложенных друг в друга, поделенные на части (если на график выводится несколько серий результатов) (см. рисунок).

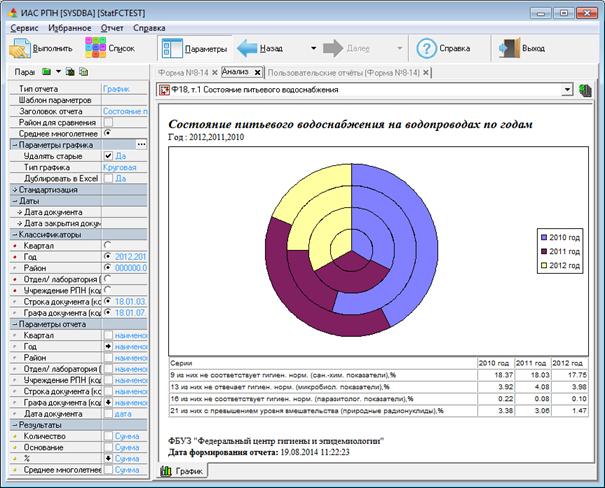

Рисунок – Пример графического отчета с типом графика «Круговая»

Круг и каждое кольцо поделено на несколько частей, имеющих разную окраску. Части круга и колец, имеющие одинаковую окраску, представляют собой одну серию значений – результатов отчета. Составляющие одной серии соответствуют определенному значению параметра, имеющего горизонтальную раскладку. В приведенном примере каждая из трех серий (Дети, Подростки, Взрослые) имеет по четыре составляющих значения, соответствующих разным значениям кода по МКБ+.

Результаты кругового отчета определяются площадью сектора или части кольца по отношению к площади всего круга, принятого за 100 %. Круговую диаграмму рекомендуется строить для абсолютных показателей, например, количество заболевших, или для относительных показателей, но у которых используется одинаковое основание.

Пример круговой диаграммы, в которой присутствует только один круг и которая позволяет наглядно представить структуру заболеваемости острыми вирусными гепатитами по возрастным группам, приведен ниже (см. рисунок). В этом отчете результаты отчета (процент заболевших в каждой возрастной группе, по отношению к общему количеству заболевших) выводятся в виде площади сектора в круге, при этом весь круг принимается за 100%;
