Покровосдирателн

Обработка почвы путем рыхления (покровосдирания) покросдирателями и другими орудиями способствует естественному возобновлению леса, так как этим мероприятием создаются благоприятные условия для прорастания семян и роста всходов.

рабочих органов. Зубовые рабочие органы представляют собой кольцеобразный диск с закрепленными по периферии диаметра коническими зубьями. Рабочие органы устанавливаются под углом к обрабатываемой почве, следовательно, в почву заглубляются зубья на определенную часть диаметра, а остальные - над почвой. При движения зубья, зацепленные с почвой, приводят во вращение рабочий орган. Регулирование глубины обработки и угла установки рабочих органов осуществляется с помощью механизмов зубовых рабочих органов. Глубина обработки дисковыми рабочими органами регулируется с помощью опорных колес, устанавливаемых на концах рамы. Степень уничтожения сорной растительности дисковыми органами составляет 95-97%; зубовыми рабочими органами – 95-96%; степень повреждения культурных растений - около 2%.

Бороны

Трехсекционная борона посевная 3БП-0,6 прицепная, легкого типа, предназначена для предпосевного выравнивания поля, разрушения корки после полива или дождя, заделки удобрений. Зубья круглого сечения, ширина захвата каждой секции 0,6 м, глубина обработки 5-6 см. Дисковые бороны имеют сферические диски (рабочие органы), собранные в батареи на общих, обычно горизонтальных квадратных валах. Для работы в полевых условиях устанавливают диски диаметром 450 и 510 мм с гладкими лезвиями. Тяжелые дисковые бороны применяют для разделки пластов, вспаханных кустарниково-болотными плугами на осушенных болотах, после плантажной вспашки, для

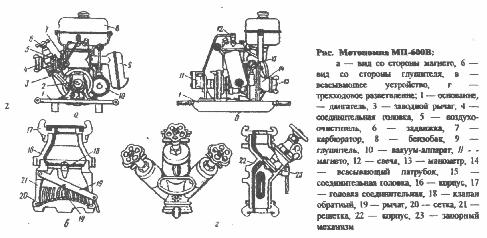

соединительной муфтовой головки для присоединения к пожарному рукаву корпуса, насадки для выброса струи воды и ремня для переноски. Условный проход втулки -50 мм, масса - не более 1кг. Насадки сменные; диаметр выходных отверстий 13 и 16 мм. Подача воды мотопомпой составляет 600 л/мин, время засасывания при высоте всасывания 5м - 80 с, диаметр всасывающего патрубка 80 мм, диаметр напорного патрубка 70 мм, масса без комплектующего оборудования 56 кг.

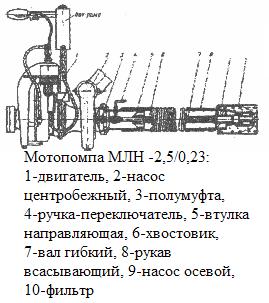

Пожарная малогабаритная мотопомпа МЛН-2,5/0,25 Предназначена для подачи воды и огнетушащих химических веществ по напорным рукавам и для заправки противопожарных емкостей при тушении лесных пожаров. Принцип действия мотопомпы заключается в заборе воды из водоисточника в момент пуска с помощью осевого насоса и последующей перекачки центробежным насосом при отключенном и осевом насосе. Мотопомпа состоит из центробежного насоса 2, присоединенного к двигателю «Дружба-4», осевого насоса 9, гибкого вала 7, механизма отключения гибкого вала с ручкой-переключателем 4,всасываюацего пожарного рукава и комплекта напорных пожарных рукавов. Центробежный насос состоит из литого алюминиевого корпуса со съемным фланцем, вала, установленного в корпусе на двух подшипниках рабочего колеса, закрепленного на валу с помощью шпонки. На один конец вала навинчен хвостовик, на другой - с помощью шлицевого соединен посажена полумуфта фрикционной муфты, закрепленной гайкой. Насос при помощи хомута и через центробежную муфту присоединен к двигателю. Рабочее колесо центробежного насоса

изготавливают из алюминиевого сплава с последующей обработкой. К корпусу центробежного насоса на резьбе крепиться крышка, которая, в свою очередь, при помощи резьбы соединяется с всасывающим, пожарным рукавом. Корпус центробежного насоса имеет соединительную головку для подсоединения напорного пожарного рукава. При подготовке мотопомпы к работе необходимо проверить ее комплектность по упаковочному листу и произвести наружный осмотр с целью выявления возможных повреждений. Время заполнения рукавам корпуса центробежного насоса 5-10с после запуска двигателя, после чего осевой насос отключают ручкой 4, которая выводит из зацепления ведомую кулачковую, полумуфту с ведущей полумуфтой. Ручку-переключатель 4 фиксируют в выключенном положении пружиной защелкой. Для сбрасывания с последних используют грузовые парашюты, при этом мотопомпы упаковывают в специальные мягкие контейнеры, в которых их впоследствии переносят к водоисточнику. Для удобства транспортировки мотопомпу разбирают на двигатель с центробежным насосом, водоразборный рукав с осевым насосом и напорные рукава с пожарным стволом.

Мотопомпа лесная плавающая МЛП-0,2 предназначена для тушения лесных низовых и почвенных пожаров водой и растворами смачивателя, а также для заполнения ранцевой аппаратуры и резервуаров водой из водоема. В собранном виде мотопомпа состоит из пенопластовых понтонов 14 и 15, насоса 19, соединенного с двигателем 12, и топливного бака 11. Двигатель приводятся в действие от бензиномоторной пилы «Урал-2» или «Дружба-4». Насос мотопомпы центробежного типа снабжен фильтром 13 и напорным патрубком 17. В комплект мотопомпы входят рукавная линия 16 с пожарным стволом 13 якорное устройство и приспособление для подачи смачивателя. Резервуар бачка обеспечивает подачу 0,2- 0,3%-го

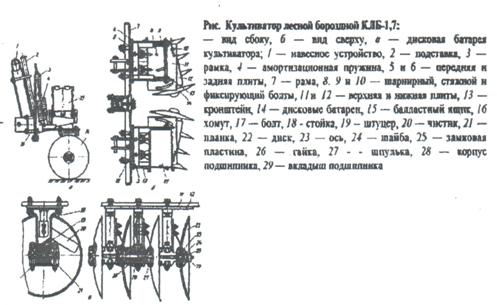

Задние дисковые батареи установлены для работы всвал. Крепятся они на кронштейнах 8, которые с помощью оси 7 соединены с рамой культиватора шарнирно. Дисковые батареи своими плитами 12 соединяются с плитами кронштейнов с помощью трех болтов 9, 13, 14 с целью возможной установки различных углов атаки. При регулировке угла атаки дисков батарей ослабляют болты 9 и 14 крепления, вынимают болт-фиксатор 13 из отверстия верхней плиты, поворачивают батарею на необходимый угол по совмещению отверстий в плитах, затем вставляют болты и затягивают гайки. При обработке культур в зависимости от условий работы устанавливают угол атаки 10-20˚ изменением длины тяги 4 для передних дисковых батарей, поворотом нижних плит от 0 до 30˚ через каждые 10°- для задних. Глубина обработки культиватора до 12 см, рабочая скорость 3,6 км/ч. Агрегатируется с тракторами ДТ-75М, ЛХТ-55.

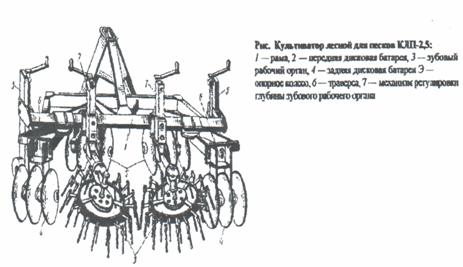

Культиватор лесной для песков КЛП-2,5 рыхлит почву и уничтожает сорную растительность в рядах лесных культур высотой до 70 см, посаженных в дно борозды на песчаных почвах с междурядьем 3-4 м. Агрегатируется культиватор с тракторами «Беларусь» и ДТ-75М. Культиватор состоит из рамы 1 с навесным устройством, двух передних дисковых батарей 2, двух зубовых рабочих органов 3, двух задних дисковых батарей 4, двух опорных колес 5 с винтовыми механизмами для регулировки глубины дисковых батарей, двух траверс 6 для необходимой установки задних дисковых батарей при обработке борозд и двух винтовых механизмов 7 для регулировки глубины хода зубовых

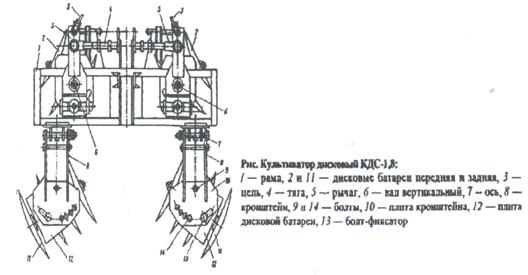

Культиватор дисковый КДС-1,8 (ширина захвата 1,8) проводит уход за лесными культурами на вырубках овражно-балочных и горных склонов крутизной до 12˚. Он состоит из рамы 1 с навесным устройством, двух передних 2 и двух задних дисковых батарей 11. Каждая из передних дисковых батарей установлена для работы вразвал и состоит из трех сферических дисков диаметром 510 мм, собранных на подшипниках скольжения и с помощью кронштейнов, присоединенных болтами к плите, которая имеет вертикальный вал 6.

раствора смачивателя в течение 1ч. Для забора воды из различных резервуаров, имеющих сливные рукава, служит специальная приставка. Мотопомпа в транспортном положении имеет вид ранца, удобного для переноски назаплечных ремнях. Необходимым условием нормальной работы мотопомпы является наличие источника воды с размерами зеркала не менее 0,9х0,9 м2 и глубиной не менее 0,15м. Положение мотопомпы на зеркале водоёма фиксируется якорным устройством. Для выпуска воздуха из рабочей полости насоса отворачивают пробковый кран на корпусе насоса при работающем двигателе. Перед началом работы боковые понтоны откидывают на 180˚ и фиксируют их сжатыми пружинами и крючками, развертывают напорную рукавную линию и присоединяют к ней ствол с насадкой. После этого прогревают на холостом ходу двигатель и устанавливают мотопомпу на поверхность воды. После поступления воды в напорную линию кран закрывают и регулятором газа устанавливают рабочий режим, мотопомпы. Производительность насоса 60 л/мин при рабочем давлений 0>70МПа (7 кгс/см2). Необходимый напор обеспечивается при длине рукавной линии до 500м. Масса мотопомпы без напорных рукавов 20 кг.

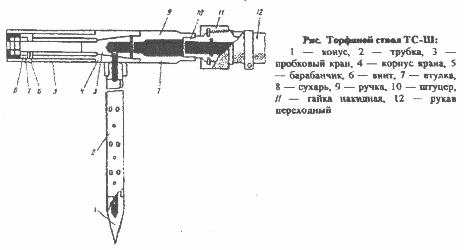

Торфяной ствол ТС используют для подачи раствора смачивателя или другого огнетушащего состава во внутренние слои почвы. Его применяют при тушении торфяных и подстилочно-гумусовых глубоких пожаров. При работе с торфяным стволом в качестве смачивателя используют сульфанол НП-1. Торфяной ствол состоит из конуса полой латунной трубки с отверстиями, крана-ручки, внутри которой с одной стороны размещен пробковый кран 3 с корпусом 4. На внешней части корпуса 4 имеется барабанчик 5 который с помощью винта 6 фиксируется в корпусе крана. Пробковый кран 3 прижимается к корпусу крана гайкой с контргайкой через втулку и сухарь. С другой стороны ручка 9 с помощью штуцера 10 и накидной гайки соединена с переходные рукавом 12. Огнегасящие вещества при помощи ствола вводят в слой торфа на глубину до 1>2 м. Раствор подают мотопомпами или насосами автоцистерн.

Лесопожарный комплект оборудования ЦОС (цистерна и оборудование съемные) предназначает для тушения лесных пожаров в районах с развитой сетью дорог, пригодных для проезда на автотранспорте. Используя это комплект и автомобиль, можно доставлять в районы пожара рабочих-пожарных и огнетушащие жидкости, а также тушить пожары различными способами с помощью доставленных средств пожаротушения. Лесопожарную цистерну ЦОС в комплекте с легкосъемным оборудованием устанавливают в кузов грузового автомобиля и используют для тушения пожаров струями воды, огнетушащей жидкостью и пуском встречного огня. На этом же автомобиле рабочих-пожарных и доставляют к месту пожара. В комплект съемного оборудования входят цистерна емкостью 1000л, мотопомпа - типа МП-600В с комплектом рукавов диаметром 51мм и длиной 500м, малогабаритная моторная мотопомпа типа МЛН-2,5/0,25 с рукавами длиной 120 м, два съемных сиденья, шесть малогабаритных ручных опрыскивателей. Цистерна выполнена в виде низкого бака из листовой стали толщиной 2мм. Жесткой основой цистерны служит трубчатый каркас. Ее опорами являются восемь поворотных роликовых катков. От перемещения в кузове автомобиля цистерна удерживается стопорными винтами. На задней крышке цистерны имеется горловина с откидной крышкой и резиновой прокладкой. Горловина позволяет наполнять цистерну жидкостью. На передней и средней крышках цистерны имеются установки ранцевых пневматических огнетушителей-опрыскивателей и зажигательного аппарата. К торцовым стенкам цистерны (вверху) приварены четыре Г-образных кронштейна,
