способствует его самоочищению от налипания почвы. Этим явлением объясняется более успешное применение корпусов на переувлажнённых почвах. Дисковый корпус отрезает пласт от стенки борозды и сдвигает его в сторону, при этом пашня получается крупноглыбистой, что обеспечивает быстрее просыхание нижних слоёв почвы и хорошую аэрацию обработанного слоя почвы, что очень важно для переувлажненных почв. При встрече с препятствиями диски перерезают древесину или перекатываются через нее, что уменьшает вероятность поломок дисковых плугов по сравнению с лемешными. Недостатками дисковых корпусов являются неполная заделка растительных остатков, глыбистость обработанной почвы, гребнистость дна борозды, наличие больших вертикальных сил, стремящихся вытолкнуть диски из почвы.
Плуги общего назначения
Плуги общего назначения применяются при, вспашке почвы в питомниках, обработке участков, вышедших из-под с.-х. пользования, и других площадей, не бывших под лесом, при полезащитном лесоразведении. Отдельные конструкции машин и орудий обозначают марками. Марка - условное название машины данной конструкции обычно составлена из начальных букв, определяющих вид и тип машины, а также цифр, указывающих ширину захвата, число рабочих органов, число обрабатываемых (засеваемых. высаживаемых) рядов и т. п. Так, например, марка плуга четырехкорпусного навесного ПЛН-4-35 «Пахарь» обозначает: П - плуг, Л - лемешный, Н - навесной, 4- четырехкорпусный (число рабочих корпусов может быть до 9), 35- ширина захвата одного корпуса в см (рис.2)
Каждый корпус плуга состоит из лемехов 1, отвала 2, стойки 3, которая устанавливается и крепится на раме плуга 4. С левой стороны плуга (по ходу движения агрегата) на раме устанавливают самоустанавливающийся дисковый нож 5. Нож соединен со ступицей 6, которая устанавливается в вилке 7, посаженной шарнирно на стойке 8 в целях самоустанавливания при движении (во время работы) плуга. Ступица 6 дискового ножа установлена на роликовых подшипниках 9 на оси 10, которая жестко крепится в проушинах вилки 7 Роликоподшипники смазываются через масленку 11. От попадания пыли ступица защищена колпаком 12 с войлочным уплотнением резиновой манжетой 13. Опорное колесо с регулировочным винтом 14 служит для установки и регулировки глубины пахоты. Оно крепиться к грядилю 15 рамы и установлено консольно на осн 16 на шарикоподшипниках 18, защищенных резиновым сальником 17.

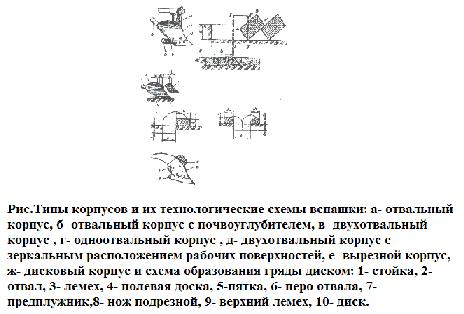

Корпуса плугов и виды вспашки.Особенностью конструкции вырезного корпуса является наличие окна (выреза) с бороздой стороны, через которое разрыхленный лемехом нижний свой почвы просыпается на дно борозды. Для отделения и оборота верхней части пласта устанавливают верхний лемех - с отвалом. Этими корпусами можно также послойно (ярусно) обрабатывать почвы.
Корпус с выдвижным долотом применяют для обработки тяжелых по механическому составу глинистых и суглинистых почв, засоренных камнями. Долото крепят со стороны полевого обреза к стойке. Оно выполняет работу носка лемеха, предохраняя лемех от поломок при встрече с камнями. Окучивающие корпуса применяют для окучивания растений с целью улучшения их роста и развития корневой системы возделываемого растения. Они снимают небольшие слои с междурядий и переносят их в рядки, засыпая сорняки, которые, не имея доступа воздуха и света, гибнут. Бороздообразующие корпуса применяют дня нарезки полевых борозд. Они имеют специальные приспособления (крылья), позволяющие одновременно с нарезкой борозд вносить минеральные удобрения. Дисковый корпус (рис. ж) применяют в основном для обработки на лесных вырубках тяжелых по механическому составу почв, переувлажненных и уплотненных Во время работы благодаря сцеплению с почвой диск вращается, что

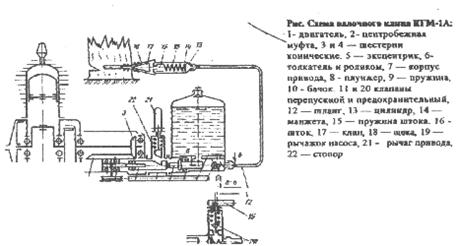

клин 17 которые, перемещаясь в цилиндре раздвигают щели 18, вставляемые в щель пропила дерева. При этом шипы, имеющиеся на поверхности щек, удерживают их в пропиле. Возврат клина в исходное положение осуществляется рычажком 19, при повороте которого в вертикальное положение жидкость под действием сжатой пружины вытесняется по шлангу 12 в бачок 10, минуя перепускной клапан 11. Предохранительный клапан 20 срабатывает при давлении в гидросистеме выше допустимого. Включение и выключение гидроклина осуществляются рычагом 21, воздействующим на стопор 22, который уравновешивает пружина с целью исключения обратного хода плунжера.

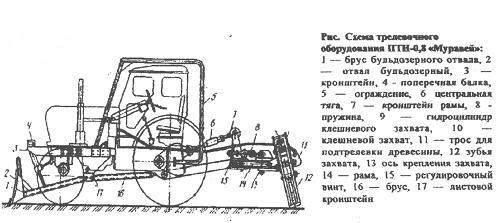

Трелевочное оборудование ПТН-0,8 «Муравей» производит бесчокерную трелевку древесины от рубок ухода. Оборудование состоит из клешневого захвата и бульдозерного отвала. Клешневой захват монтируется к задней навеске колесного трактора (Т-40М, МТЗ-80). Рама 14 захвата выполнена в виде балки квадратного сечения приваренной на одном торце поперечиной. Для подсоединения местам шарнирного крепления продольных тяг навески трактора. Кронштейн 7 рамы захвата соединяется с центральной тягой 6 навесного устройства соединительным пальцем и контрится быстросъемной чекой. На задней части рамы крепятся горизонтальный блок и обойма с клешневым захватом 10. Зубья 12 клешневого захвата открываются и закрываются с помощью гидроцилиндра 9.

Для обеспечения устойчивого положения обоймы с клешнями относительно продольной оси трактора при его холостом ходе

установлена пружина 8, которая одним концом закреплена на пальце горизонтального блока, а другим - регулировочным винтом 15 на стойке рамы. Натяжение пружины регулируют винтом для установки клешневого захвата под прямым углом относительно продольной оси трактора. Центральной тягой 6 механизма навески рама трелевщика устанавливается в горизонтальное положение при опущенном клешневом захвате на землю. Бульдозерный отвал 2 с помощью брусьев соединяется шарнирно с кронштейнами 17, закрепленными к лонжеронам трактора. Управление бульдозерным отвалом осуществляется гидроцилиндрами, установленными на поперечной балке 4 и соединенными с бульдозерным брусом 1. Ограждение 5 кабины трактора установлено передними стойками на кронштейны 3 бульдозерного отвала и закреплено болтами. Задние стойки ограждения крепятся с помощью специальных кронштейнов к трактору. При работе трелевочного агрегата трактор подъезжает к пачке (дереву, хлысту) задним ходом, клешнями захватывает пачку, поднимает в транспортное положение и доставляет древесину к месту разделки или погрузки на транспортное средство. Грузоподъёмность приспособления 80 кН, производительность за смену 25м3 при расстоянии трелевки 300м. Бульдозерный отвал используют в необходимых случаях для расчистки проходов трактора, выравнивания стрелеванного древесного материала.

Приспособление трелевочное ПТН-30 производит трелевку древесины от рубок ухода за лесом. Оно состоит из основания 1, лебедки 2, верхнего и нижнего 5 блоков, каната 6, чокеров 7, поперечной балки 8, опоры выдвижной 9 и карданной передачи 10. Трелевочное оборудование навешивается на трактор 14 и производит трелевку

подрезает снизу основной пласт, имеющий размер (а - глубина пахоты в - ширина захвата корпуса), который во время работы агрегата поднимается по лемеху и отвалу, поворачивается в сторону борозды, доходит до ранее уложенных пластов и опускается на них. Для нормального оборачивания и укладки пластов соотношение в стандартных корпусах выдерживается при их создании в пределах 1,14—1,40. Предплужник рис.1, в большинстве случаев устанавливают на глубину 10 м. Носок лемеха предплужника должен находиться впереди носка основного корпуса на 25-35см. Полевой обрез предплужника вносят левее (по ходу плуга) полевого обреза корпуса на 1-3см. Расстояние от лезвия диска ножа до лезвия лемеха предплужника должно быть 2-3см, диск отходит в сторону непахотного поля от полевого обреза отвала на 1-3см. Дисковый нож во время работы агрегата разрезает растительные остатки, а при встрече с крупными корнями перекатывается через них, предохраняя тем корпус плуга от повреждений.

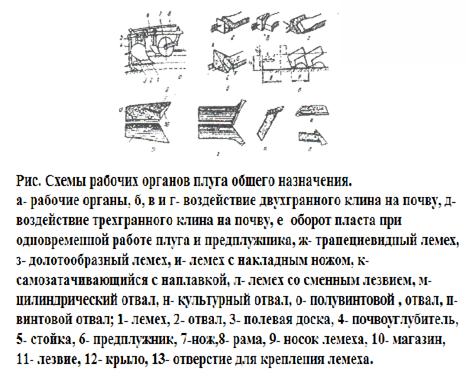

Трапециевидный лемех (рис. ж) устанавливают на плугах, к предплужниках, используемых для обработки легких почв. Долотообразные лемеха (рис з) долговечнее трапециевидных, используются они на тяжелых и песчаных почвах с высокими абразивными свойствами. На каменистых почвах и лесных вырубках, т. е. в особо тяжелых условиях, применяют специальные лемеха (рис.1.и, к,л). Лезвие лемеха устанавливают на корпус под острым углом к направлению движения плуга болтами. Крепят лемех к стойке корпуса плуга болтами с потайными головками в квадратными подголовками. Поверхность, лемеха плавно переходит в поверхностъ отвала, что способствует продвижению почвы с лемеха на отвал. Пологий изгиб ножа лемеха вниз относительно дна борозды называется забором глубины.. Вылет носка лемеха в сторону непахотного поля называется полевым забором. Наличие забора глубины и ширины обеспечивает постоянную заданную глубину и ширину захвата. Отвал корпуса плуга принимает на себя подрезанный лемехом и ножом пласт, крошит его, оборачивает и сбрасывает в образуемую борозду предыдущим корпусом. Крошение, оборачивается и отталкивает пласта почвы отвалом зависит от геометрической формы отвала. Полевая доска - это стальная полоса, укрепляемая на стойке корпуса плуга с полевой стороны и обеспечивающая устойчивость плуга в работе в вертикальной и горизонтальной плоскостях.
