Машины и механизмы в лесном хозяйстве (стр. 7 )

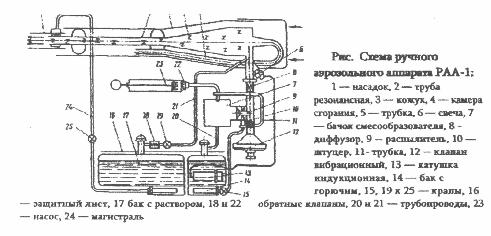

через воронку с сеткой. Запрещается заливать бензин через воронку для рабочего раствора и наоборот. По норме расхода раствора пестицида на гектар рассчитывают площадь обработки за одну заправку аппарата и обозначают ее линейные границы пикетами. Обработку проводить с наветренной стороны, чтобы аэрозоли не попадали на работающего, при штиле или ветре силой не более 0,5-1 м/с, температура воздуха 5-25˚С, при отсутствии дождя в вечерние и утренние часы (с 19 до 22 и с 6 до 8 ч). Безотказность работы обратного клапана зависит от состояния пружины. Если клапан не работает, пружину поджимают или отпускают регулировочным винтом, который стопорится гайкой. Во время регулировки пружины клапану стопорную гайку отпускают.

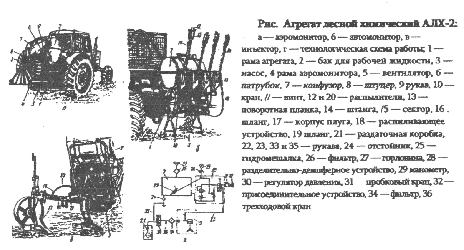

Агрегат лесной химический АЛХ-2

При необходимости агрегат может быть использован на сельскохозяйственных угодьях, объектах садово-паркового хозяйства, при прокладке полос, дорог, линий электропередач, трубопроводов и т д. Агрегатируется агрегат путем навески с тракторами ЛХТ-55 и «Беларусь». Основными режимами работы агрегата являются аэрохимическое - мелкокапельное опрыскивание (аэромонитор), гидравлическое - крупнокапельное опрыскивание (автомонитор), внесение химикатов в почву (инъектор). Агрегат состоит из корпуса, на котором могут устанавливаться два варианта рабочей сборки- аэромонитор и автомонитор, а также инъекционное оборудование. Рама 1 агрегата трубчатая металлическая. С одной стороны к ней приварены

кронштейны с пальцами для навешивания на трактор (по 3-точечной схеме), с другой - три проушины для присоединения рабочего органа. В нижней части рамы имеются откидные стойки, на которые агрегат помещают, когда отцепляют от трактора. Сверху на раме крепится бак 2 для рабочей жидкости. Бак выполнен из полиэтилена, сверху имеется горловина с фильтром, внутри - гидромешалка в виде сопла, интенсивно перемешивающая жидкость в баке. В нижней части расположен отстойник с баком для присоединения рукава. Насос 3 агрегата укреплен на раме, приводится в действие от ВОМ трактора с помощью карданной передачи. Сменные рабочие механизмы агрегата позволяют использовать его в различных условиях. Для мелкокапельного опрыскивания крон древесных насаждений высотой до 25м агрегат монтируется в виде, аэромонитора, который представляет собой раму 4, навешиваемую на раму агрегата, вентилятор 5 и струеобразующее устройство. Вентилятор выполнен в виде рабочего колеса с радиальными лопатками, заключенными в кожух, в боковых крышках которого имеются окна. Кожух через подшипники опирается на втулки, расположенные концентрично относительно рабочего колеса. Поэтому он может поворачиваться вокруг оси колеса и изменять положение патрубка 6 вентилятора. Вентилятор приводится в действие от ВОМ трактора с помощью 2-ступенчатого цилиндрического редуктора, корпус которого вмонтирован в раму аэромонитора. На промежуточном валу редуктора имеется клапан отсечки, который срабатывает при осевом перемещении подвижной шестерни. Перемещается шестерня с помощью рычага, установленного на корпусе редуктора. Рычаг имеет два положения: «заправка» и 2работа». При установке его в положение «заправка» вторая ступень редуктора, а вместе с ней и вентилятор

нулевую обработку почвы (рыхление и перемешивание почвы). По типу рабочих органов плуги делятся на лемешные и дисковые.

Плуг лесной ПЛ-1- основное орудие для нарезки борозд шириной 1м на глубину 10-15 см под посадку лесных культур на не раскорчеванных вырубках с дренированными почвами и числом пней до 600 на 1 га. Навесной агрегатируется с тракторами ЛХТ-100, ЛХТ-55, ТДТ-55А.

Плуг комбинированный лесной ПКЛ-70 применяется для частичной подготовки почвы на не раскорчеванных вырубках с числом пней до 600 на 1 га на площадях с дренированными (легкими) почвами - песчаными, супесчаными и суглинистыми. Плуг используют для нарезки борозд глубиной 10-15 см и шириной 0,7 м двухотвальным корпусом (рис. 2) под последующую посадку сеянцев в дно борозды; пластов шириной 50 см и толщиной до 25 см одвоотвальным корпусом под последующую посадку сеянцев или посев семян. Конструкция плуга состоит из рамы 1, двухотвального корпуса 4, навесного устройства 2 и черенкового 3 или (дискового) ножа. Отвалы корпуса винтовые. На плуг можно устанавливать одноотвальный корпус, при необходимости - рыхлительную лапу и посевное приспособление для высева семян хвойных пород. На

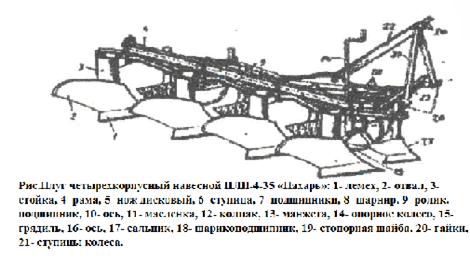

Ступица опорного колеса на концах оси крепиться гайками 20 со стопорными шайбами 19. Подшипники ступицы колеса смазываются через масленку 21.
Опускают или поднимают опорное колесо относительно рамы плуга. поворачиванием рукоятки 14. При поднятии колеса глубина хода плуга увеличивается, при опускании уменьшается. Навесное устройство плуга состоит из раскоса 22, стоек 2, отверстий 24 для присоединения верхней тяги механизма навески трактора и пальцев 26 для присоединения продольных тяг навески трактора. Каждый предплужник 27 устанавливается впереди основного корпуса на грядиле рамы. Он по конструкции подобен основному корпусу, но меньших размеров и без полевой доски
Плуги специального назначения.
Плуги специальные лесные можно разделить на плуги для подготовки почвы отдельными волосами под последующую посадку или посев лесных культур в дно борозды (на площадках легкими дренированными почвами); образующие пласты или микроповышения в виде гряд (на площадях с временно переувлажняемыми почвами, не требующими осушительной мелиорации); нарезающие мощные пласты и прокладывающие осушительные канавы на площадях постоянного избыточного увлажнения (в сочетании с осушением); производящие

отключаются. Для формирования струи рабочей жидкости и транспортирования ее на обрабатываемый объект служит струеобразующее устройство, состоящее из конфузора 7 и трубки с жиклером. Конфузор - круглое сопло, крепящееся к патрубку вентилятора. В конфузоре имеется отверстие, в которое вставлена трубка с жиклером, а на другом ее конце навернут штуцер 8, к которому присоединяется рукав 9, подающий рабочую жидкость. Во время работы аэромонитора воздушный поток, проходя через конфузор с большой скоростью.

Автомонитор. Он состоит из рамы 1 штанг 14 с распылителями 12 и шлангов 16. Рама трубчатая, навешена на раму агрегата с помощью штырей. На раме автомонитора установлены четыре раздвижные штанги. Длину их изменяют, выдвигая или вдвигая внутреннюю трубку, а затем фиксируя винтами. Угол установки штанг можно менять, перемещая их в отверстиях сектора 15. В нужном положении штанги фиксируют пальцами, на концах штанг имеются поворотные планки 13, на каждой из которых укреплены два распылицентробежного типа. Распылители укомплектованы шайбами с отверстиями диаметром 1 и 2 мм. Расход жидкости через них при рабочем давлении 0,5 МПа составляет соответственно 3,4 и 5,4 л/мин. Жидкость подводится к распылителям по шлангам 16, находящимся внутри штанг. Шланги подключают к соответствующим пробковым кранам. Инъектор служит для внесения пестицидов одновременно с вспашкой при подготовке почвы под лесные культуры, а также при перепашке междурядий. Он состоит из корпусов 17 навесного плуга, распыливающих устройств 18, раздаточной коробки 21 и шлангов 19. Плуг навешивают на раму агрегата по 3-точечной схеме. Глубину хода корпусов регулируют рукояткой. Спереди каждого корпуса на раме закреплены распыливающие устройства, внутри которых имеется два распылителя центробежного типа. Расход жидкости такой же, как на автомониторе. Распыливающие устройства шлангами соединены с раздаточной коробкой, а коробка - с выходным коллектором. Распылители обрабатывают поверхность почвы, а плугом заделывают пестициды на необходимую глубину. При самозаправке насос засасывает жидкость по рукаву 22 и через трехходовой кран 36 и фильтр 34 подает ее по рукаву 33 к регулятору давления 30, а оттуда в бак 2. Заправляют агрегат также с помощью посторонних средств через заправочную горловину и фильтр 26. При обработке насаждений жидкость из бака 2 через отстойник 24,

трехходовой кран 36 и фильтр 34 подается насосом 3 к регулятору давлении. Здесь часть жидкости направляется к рабочим органам через открытый пробковый край 31 и присоединительное устройство 32, а часть подается к манометру 29 и далее - к гидромешалке 25. Избыток жидкости вновь сбрасывается в бак.

Работа № 11
Машины и механизмы для рубок ухода за лесом
Цель работы: изучить и написать назначение, устройство и работу машин и механизмов, предназначенных для рубок ухода за лесом.
Порядок выполнения работы: 1. Уяснить назначение и необходимость проведения рубок ухода за лесом.
2. Изучить назначение, устройство и работу машин и механизмов для проведения рубок ухода за лесом. Основные данные занести в таблицу.
З. Выполнить технологические схемы и рисунки машин (ксерокопии).
4. Составить отчёт о выполненной работе.

Контрольные вопросы 1. Объяснить назначение, устройство, работу, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование для производства различного вида работ.
З. Укажите отличительные особенности по выполнению технологических работ.
4. Дайте технические характеристики и марки основных агрегатов.
5. Назовите основные регулировки рабочих органов.

Валочный клин КГМ-1А приводится в действие от двигателя мотопомпы 1 через центробежную муфту 2 и шестерни 3 и 4 редуктора. Установленный на валу шестерни 4 редуктора эксцентрик 5 при вращении набегает на ролик толкателя 6, который перемещает плунжер 8 гидронасоса. Обратный ход плунжера осуществляется при помощи пружины 9. В момент движения плунжера под действием пружины рабочая жидкость поступает из бачка 10 в гильзу, а под действием эксцентрика - нагнетается плунжером из гильзы через перепускной клапан 11 в шланг 12 в далее в цилиндр 13 гидроклина. Давление рабочей жидкости в цилиндре передается через манжету 14 на шток 16 и
