Тем не менее, с учётом факторов экологического равновесия вырубка лесов в РФ будет продолжена, так как является важной экономической составляющей государства.

Для повышения производительности труда в лесохозяйственном производстве, сокращения агротехнических сроков выполнения технологических процессов и улучшения их качества необходимо проводить комплексную механизацию технологических процессов. Оснащение лесохозяйственных и перерабатывающих предприятий современной техникой должно ускорить переход от механизации отдельных технологических операций к комплексной механизации производства. В результате основной базой для лесного хозяйства должна стать система машин, представляющая совокупность технических средств, взаимно увязанных по своим технико-экономическим показателям, и обеспечивающая последовательное выполнение основных и производственных операций производственных циклов. Создавая технологические комплексы машин, и обеспечивая их работу с учётом агротехнических и экологических требований, инженер лесного хозяйства должен хорошо знать устройство машин и условия их применения.

Заключение

Основные правила техники безопасности при использовании машин на лесохозяйственных работах

Основная задача техники безопасности заключается в обеспечении безопасных условий труда на производстве. Техника безопасности предусматривает совокупность мероприятий, выполнение которых предупреждает травмы и несчастные случаи людей, обслуживающих машины и агрегаты.

Основные правила для предупреждения травматизма в лесохозяйственном производстве:

- тракторы и лесохозяйственные машины должны быть исправны, полностью укомплектованы инструментами и приспособлениями, отрегулированы и работоспособны;

- при подготовке трактора к работе необходимо проверить рулевое управление, тормоза, муфту сцепления, ходовую часть, коробку передач, навесную систему, прицепное устройство, освещение.

- при работе на вырубках и в лесу надо быть особенно осторожным, чтобы не допустить повреждения деревьев и опрокидывание трактора;

- при работе нескольких агрегатов на одном участке необходимо между ними соблюдать интервал не менее 30-5- метров;

- опускать навесную машину в рабочее положение следует только после заезда в загон;

- при длительных переездах с поднятым в транспортное положение орудием необходимо следить за его положением. Чтобы навесная машина самопроизвольно не опускалась, необходимо включать силовые цилиндры. Для большей герметичности рекомендуется ослабить накидную гайку запорного клапана маслопровода, присоединенного к задней полости цилиндра. Если же осадка останется, значит, масло между поршнем и цилиндром перетекает. В этом случае необходимо заменить или отремонтировать гидроцилиндр.

- при переездах с навесными машинами необходимо выбирать ровный путь следования, без ям, крутых поворотов, канав. Переезжать канавы бугры и другие препятствия необходимо только под прямым углом на малой скорости, избегая крена трактора и резких толчков.

- в процессе работы машинно-тракторного агрегата запрещается стоять на подножке, сидеть на прицепном устройстве, на навесной машине и садится в трактор во время движения;

- при работе лесохозяйственных агрегатов в лесу особое внимание должно быть обращено на соблюдение правил противопожарной безопасности;

- осмотр, очистку, регулировку и смазку машин проводят только после их остановки.

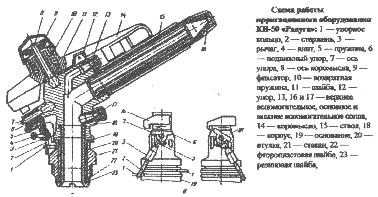

двигаться в обратном направлении до упора 6, закрепленного на корпусе. Одновременно она поворачивает аппарат на 2-3˚ по часовой стрелке. В следующий момент струя, минуя рассекатель, вновь попадает на лопатку и перемещает коромысло - цикл повторяется. Аппарат обеспечивает полив по кругу, делая полный оборот за 2-4 мин. Частоту вращения регулируют в зависимости от нормы полива, закручивая возвратную пружину с помощью фиксатора и штифта. Для полива по кругу стержень рычага механизма секторного полива должен быть закреплен винтом 4 в верхнем положении. Для полива по сектору стержень перемешается в нижнее положение, при этом угол полива устанавливают усиками упорных колец 7. Наименьший угол составляет 45˚. Во время полива аппарат перемещается по часовой стрелке до упора в усик кольца. При дальнейшем движении стержень 2 и рычаг 3 поворачиваются на оси 7, отжимая пружины. Когда рычаг пройдет среднее положение, пружина делает толчок и поворачивает упор 6, который стопорит коромысло 14. Удар воды о лопатку передается на упор, и аппарат поворачивается в обратную сторону. Частота колебаний коромысла очень велика, поэтому скорость движения аппарата в обратном направлении в 5-10 раз выше, чем при поливе. Возвратное движение аппарата продолжается до момента соприкосновения рычага механизма секторного полива с усиками второго упорного кольца - упор занимает первоначальное положение и освобождает коромысло. После этого цикл полива по сектору повторяется. Рабочий напор аппарата 0,2-0,6 МПа, расход воды 0,45-9,5 л/с, диаметры сменных сопел 4-18 мм.

Гидроподкормщик - приспособление к дождевальной установке, необходимое для растворения минеральных удобрений и внесения их в почву одновременно с поливом. Гидроподкорщик состоит из бака 26, шнека 28, отводящей 25 и проводящей 30 труб. Удобрения,

Разбрасыватель жидких удобрений РЖУ-3,6 на шасси автомобиля ГАЗ-53А предназначен для забора, транспортировки и разлива по поверхности почвы жидкого навоза и навозной жижи. Может быть использован как заправщик машин для внесения аммиачной воды, гербицидов, а также для приготовления торфожижевых, торфофекальных и других компостов. Основные узлы - съемная цистерна, перемешивающее устройство, расположенное внутри цистерны, заправочная штанга, механизм поворота с тремя гидроцилиндрами, система привода, напорно-вакуумная магистраль, разливочное устройство и система воздухопроводов. Цистерна цилиндрической формы для более полного освобождения от рабочей жидкости и удобства промывки наклонена в сторону вылива под небольшим углом. Напорно-вакуумная магистраль состоит из ротационно-вакуумного насоса РВН-40/350 и системы воздуховодов с блоками кранов, при помощи которых в цилиндре создают вакуум или избыточное давление. Для получения вакуума (при заправке жидкостью) блок кранов устанавливают в соответствующее положение. Разливочное устройство состоит из затвора, прикрепленного к фланцу конусного патрубка, и щитка-отражателя. В цилиндрической части затвора устанавливают сменные насадки для регулирования норм вылива жидкости. Открывают и закрывают затвор с помощью гидроцилиндра. Норму внесения жидких удобрений регулируют

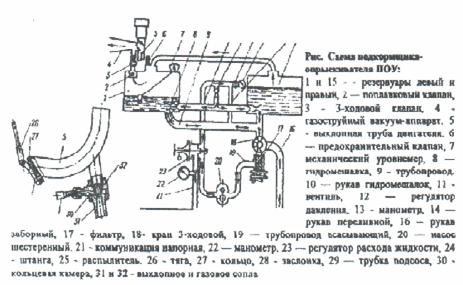

обработке; подкормки пропашных культур в период вегетации; химической борьбы с сорняками зерновых, пропашных и других культур при помощи гербицидов сплошным и рядковым опрыскиванием совместно с посевом или междурядной культивацией, химической борьбы с вредителями и болезнями культур путем опрыскивания пестицидами. Агрегатируется с тракторами ДТ-75М, Т-40А и «Беларусь» всех модификаций. Основные узлы ПОУ: два резервуара; универсальная навеска; шестеренный насос; всасывающая напорная коммуникации; универсальная штанга с рабочими органами и заправочное устройство. Привод опрыскивателя осуществляется от ВОМ трактора. Из резервуаров 1 и 15, сообщающихся между собой трубопроводом 9 через 3-ходовой кран 18 и фильтр 17, жидкость поступает к шестерному насосу 20 и нагнетается им через регулятор 23 расхода жидкости в штангу 24 с распылителями 25 центробежного действия. Регулятор 23 дает возможность изменять количество жидкости, поступающей в штангу 24. По показанию манометра можно установить давление жидкости в штанге. Находящаяся в баках жидкость перемешивается гидромешателем 8. Для включения их в действие и регулирования скорости движения в рукаве гидромешалок 10 жидкости служит вентиль 11. Регулятор давления 12, включенный в напорную коммуникацию, с манометром 13 регулирует давление жидкости, а также перепускает ее излишки во всасывающий трубопровод 19. Заправляется резервуар жидкостью при помощи газоструйного вакуум-аппарата, который включает в себя тягу 26 для перекрытия выхлопной трубы двигателя заслонкой 28. Корпус аппарата расположен рядом, с заслонкой закрывании, заслонки одновременно открывается трубка подсоса и наоборот. Газоструйный аппарат обеспечивает высоту подсасывания до 7 м. Жидкость всасывается по заборному рукаву 16 через 3-ходовой кран 18. При заполнении баков жидкостью поплавковый клапан 2 всплывает, перекрывает всасывающую трубу вакуум-аппарата, и вода вноситься в почву через специальные подкормочные трубки, установленные на штанге опрыскивателя. При опрыскивании лесопосадок используют две штанги с брандспойтами. Ширина захвата опрыскивателя в полевом варианте 10 и 15м.

загруженные в бак, под действием силы тяжести или принудительного действия (путем поворота шнека вручную рукояткой 29) поступают в нижнюю часть бака - смесительную камеру. Сюда же одновременно по трубе 30 из трубопровода поступает вода. Растворенные в воде удобрения при открывании вентиля на всасывающей линии с помощью отсасывающего устройства (насоса) через отводную трубу подаются в общий поток воды, смешиваются с ней и распределяются по площади. Схема работы быстроразборных переносных трубопроводов ирригационного оборудования КИ-50 «Радуга» и КИ-25. Магистральный трубопровод 33 с гидрантами 34 размещают на орошаемом участке на весь поливной период. По обе стороны к нему перпендикулярно в створе первого и последнего гидрантов монтируют два распределительных трубопровода 38. Дождевальные крылья 40 (длиной 126 м) устанавливают по обе стороны трубопровод в перпендикулярных направлениях так, чтобы четыре дождевальных аппарата 39, закрепленные на рабочих трубах, располагались через 36 м. С учетом перекрытия на одной позиции дождевальное крыло орошает прямоугольную полосу площадью 36*144= 5184м2. В процессе полива распределительный трубопровод переносят и последовательно подсоединяют к гидрантам. Крылья также переносят вдоль трубопровода. От действующей насосной станции вода по магистральному и распределительным трубопроводам поступает к дождевальным аппаратам. Одновременно работают два дождевальных крыла. После работы в течение определенного времени эти крылья отключают и включают четвертое и пятое крылья. Если орошаемая площадь более 2,5 га, то освободившиеся крылья разбирают и подключают к следующим гидрантам. Радиус действия дождевального аппарата «Роса-3» составляет 25 м. Он обеспечивает интенсивность дождевания 0,25 мм/мин при расходе воды 2,5-9,5 л/с и напоре 0,25-0,6 МПа. Оборудование обслуживают моторист и двое рабочих.
