Машины и механизмы в лесном хозяйстве (стр. 14 )

особенности изучаемых агрегатов.
2. Назовите применяемое оборудование для тушения пожаров.
3. Укажите отличительные особенности по выполнению технологических работ.
4. дайте краткую характеристику и марки основных тракторов и агрегатов.
5. Назовите основные регулировки рабочих органов машин, способов их соединения с тягачом (трактором).

Ранцевые опрыскиватель и огнетушители ОЛУ-16, ОРХ-3М и РЛО-М применяют для борьбы с низовыми лесными пожарами с использованием в качестве огнетушащих препаратов специальных порошковых составов, что дает неоценимые преимущества в местах, где отсутствуют источники воды или доступ к ним автомобилей и агрегатов затруднен. Эффективность огнетушения порошковыми составами в 4-5 раз выше по сравнению с любыми другими. Химические вещества используют также для создания огнезащитных полос. При борьбе с лесными пожарами применяют водорастворимые удобрения (диамовит, фосфат, сульфат аммония, хлористый магний, хлористый калий), фресковые эмульсии (ЭФ-1, ЭФ-2), высокократные пены, поверхностно-активные вещества (сульфанол НП), и моющие средства (ОП-7, ОП-10). Напочвенный лесной покров, обработанный растворами химикатов, сохраняет пожароустойчивость в течение нескольких часов. В районе пожара развертывают пункт заправки, на котором готовят фреоновые эмульсии и заправляют опрыскиватели. На тушении огня обычно работает бригада в составе восьми - десяти человек. Обязанности распределяют следующим образом: приготовлений фреоновых эмульсий, перезарядка аппаратов и подготовка их к работе - один человек, переноса заправленных аппаратов к месту тушения огня и обратно опорожненных на пункт заправки - два, ликвидация пламенного горения -три, тушение отдельных очагов огня.

Огнетушитель лесной универсальный ОЛУ-16 состоит из опоры 1, пускового устройства 2 со сменными насадками 4, резервуара 3 для рабочего препарата с наспинником 5, газогенератором термического разложения 7 и патрона газогенерирующего состава. Резервуар сварной конструкции состоит из двух штампованных полусфер, рассчитан на давление 1,8 МПа. Ранец аппарата трубчатой конструкции служит для закрепления резервуара и транспортировки его в рабочем положения. Для удобства переноски имеется наспинник с подушкой. Опора

необходима для установки аппарата в вертикальное положение. Принцип действия основан на вытеснении рабочим газом огнетушащею средства из резервуара огнетушителя. Основные данные ОЛУ - 16: вместимость резервуара 16 л, объем заправки огнетушащим средством 14 л, эксплуатационная масса 22 кг, длина распыляемой струи: жидкости - 15м, порошка - 6м, время непрерывной работы жидкостью- 6мин, порошком - 1мин, ширина обработки не менее 0,5м, длина полосы обработанной с одной заправки 60м.

Огнетушитель ранцевый химического действия ОРХ-3М состоит из резервуара 10, гидропульта 11, наспинника и заплечных ремней. Крышка резервуара герметически закрывает заливную горловину и обеспечивает своим прокалывающим устройством разрезание оболочки аэрозольной упаковки с целью выпуска из нее сжиженной газоохладана. Гидропульт предназначен для выброса распыленной или сосредоточенной струи огнетушащей жидкости под давлением в требуемом направлении.

Вместимость резервуара ОРХ-3М составляет 19 л, его эксплуатационная масса не более 25 кг. Максимальное рабочее давление 0,6 МПа. Длина компактной струи не менее 10м, а распыленной - не менее 6 м. Средний расход огнетушащей жидкости 3,0 л/мин, ширина захвата распыленной струи на расстоянии 1м от сопла не менее 0,5м.

Ранцевый лесной опрыскиватель РЛО-М состоит из заплечного мешка 17 из прорезиненной ткани, противостоящей действию растворов огнетушащих жидкостей, и гидропульта 19. В верхней части имеется горловина 21,закрываемая крышкой, в дне - штуцер, к которому присоединен резиновый шланг 18. Вместимость РЛО-М составляет 18,2л, производительность 2,2 л/мин, эксплуатационная масса не более 21 кг.

регулируется перестановкой пальцев распорных штанг. Благодаря подвижной каретке бермоочистители регулируются во высоте их установки на корпусе и образуют бермы или любе.
Технологическая схема работы каналокопателя подобна работе плуга-канавокопателя.
Ширина канала (рис. 1г) по дну 300 мм, глубина (максимальная)— 700мм, ширина берм 1м. Каналоочиститель лесной навесной КЛН-1,2 предназначен для текущего ремонта лесоосушительных каналов глубиной до 1,2м, шириной по дну 0,25м, поверху Зм. Каналоочистельное оборудование монтируется на тракторе ТДТ-55А (ЛХТ-55), снабженном ходоуменителем с диапазоном скоростей от 0,1 до км/ч. Основными узлами являются (рис. 2а) рабочий орган фрезерного типа 1, гидромотор 2, стрела 3, колонна поворотная 4, гидроциллиндр подъема стрелы 5, гидроциллиндр поворот колоны. Имеется дополнительный сменный рабочий орган для выполнения подготовительной операции перед ремонтом осушительной сети (срезание кустарника в русле и на берме канала) исключающий применение ручного мотоинструмента «сектор-3». Он включает в себя удлинитель стрелы и кусторез.
Рабочий орган каналоочистителя 1 представляет собой пространственную конструкцию фрезерного барабана в виде усеченного конуса, к ребрам которого специальными болтами прикреплены тарельчатые ножи. Наибольший диаметр фрезы по ножам 1,8 м, привод осуществляется от гидромотора, частота вращения которого 192 об/мин. В работе машина перемещается вдоль канала по эксплуатационным проездам или простым лесным дорогам шириной не менее 5 м, считая от кромки канала, ее скорость 0,1—0,5 км/ч. Оператор с помощью гидроциллиндров поворачивает стрелу на 90˚ к продольной оси движения агрегата и опускает фрезу в канал. Фреза имеет конфигурацию, соответствующую коэффициенту заложения откосов 0,85, и фрезерует одновременно оба откоса.

ножами пласт поступает на отвал, поднимается ими и отбрасывается на край канавы. Расположенные непосредственно за отвалом бермоочистители сдвигают грунт на некоторое расстояние от краёв канавы, формируя бермы. Лыжа в процессе работы скользит по дну прокладываемой канавы, обеспечивая устойчивостъ хода канавокопателя. Ширина канавы (рис. 1,б) по дну 300 мм, максимальная глубина 500 мм, берма отодвинута на некоторое расстояние от края канавы.

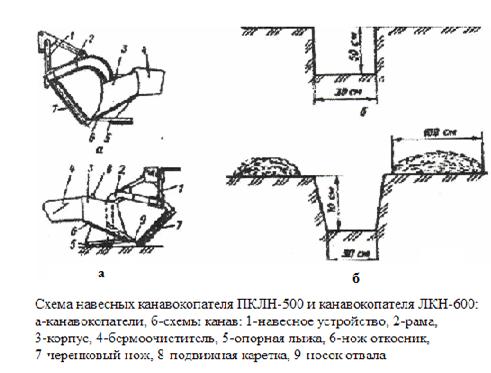

Канавокопатель навесной ЛКН-600 предназначен для устройства и ремонта осушительных каналов глубиной до 0,7 м, а также прокладки противопожарных полос. Агрегатируется с болотоходными тракторами Т-130БГ-3, ЛХТ-100Б. Конструкция его состоит из навесного устройства 1 (рис. 1,в), остова (рамы) 2,. корпуса плуга 3, бермоочистителей 4, опорной лыжи 5, ножей-откосников 6, черенкового ножа 7, подвижной каретки 8, носка отвала 9. Угол установки бермоочистителей к направлению движения

Ширина захвата распыленной струи на расстоянии 2 м составляет 1,5м, длина сосредоточенной струи 8м, распыленной 2,5 м.

Работа № 15
Такелажное и грузоподъёмное оборудование
Цель работы: изучить и описать оборудование.
Порядок выполнения работы: 1. Уяснить назначение и необходимость такелажного и грузоподъёмного оборудования.
2. Изучить назначение, устройство и работу машин и оборудования. Основные данные занести в таблицу.
3. Выполнить технологические схемы и рисунки оборудования (ксерокопии).
4. Составить отчёт о выполненной работе.

Контрольные вопросы 1. Объяснить назначение, устройство, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование при грузоподъёмных работах.
3. Укажите отличительные особенности по выполнению технологических работ.
4. Дайте технические характеристики и марки основных видов такелажного и грузоподъёмного оборудования.

Грузоподъемные механизмы и устройства

К грузоподъемным механизмам и устройствам относятся домкраты, блоки и полиспасты.

Домкраты представляют собой переносные грузоподъемные механизмы. Их используют для подъема оборудования на небольшую высоту, при монтаже, сборке и ремонте машин. Домкраты бывают винтовые, рычажно-реечные, клиновые, гидравлические и пневматические.

Винтовой домкрат состоит из винта 1, гайки 2, рычага 3. Он имеет сравнительно низкий коэффициент полезного действия, что обусловлено наличием самотормозящего винта.

Рычажно-реечный домкрат с зубчатой передачей состоит из рейки 4, зубчатой передачи 5 и рукоятки (рычага) 6. Он снабжен безопасной рукояткой, храповиком с собачкой, который устанавливается на одной

из шестерен. Усилие на рейку от рукоятки передается черед систему рычагов. Домкрат снабжен предохранительным устройством, исключающим самопроизвольное опускание груза при снятии усилия с рычага или рукоятки. Грузоподъемность его небольшая.

Клиновый домкрат состоит из клина 7 и опорной поверхности (плиты) 8. Клин приводиться в действие от различных источников энергии.

Монтажный гидравлический домкрат обеспечивает подъем больших грузов, до 2000 кт. Он состоит из цилиндрического корпуса 9, поршня 10 и насоса (обычно плунжерного типа), которая подает рабочую жидкость под давлением под поршень, создавая подъемную силу самим поршнем или его штоком. Величина этой силы зависит как от давления, развиваемого насосом, так и от площади поршня. Для опускания поршня при помощи крана поршневую полость домкрата сообщают с резервуаром для рабочей жидкости. В некоторых конструкциях поршень опускается автоматически за счет усилия пружин.

Блоки 11 применяют для подъема грузов и изменения направления движения стальных канатов.

Полиспаст 12 это грузоподъёмное устройство, состоящее из нескольких подвижных 13 и неподвижных блоков, соединенных между собой канатом. Подвижные блоки перемещаются с грузом в пространстве, а неподвижные - закреплены за опору.

Лебедка 14 служит для создания тягового усилия каната. Лебедки могут быть с ручным и машинным приводом. По назначению они различаются на подъемные (для подъема груза), тяговые (для перемещения груза) и поворотные (для вращения кранов); по способу установки на - передвижные и стационарные, по числу устанавливаемых барабанов - однобарабанные, двухбарабанные и многобарабанные. Наибольшее распространение получили одно - и двухбарабанные лебедки. Для подъема грузов на небольшую высоту служат - тали. Наибольшее распространение получили тали электрические и ручные. Ручные - тали могут иметь червячный и шестеренный привод. Ручная таль, подвешенная на крюк, имеет ограниченный радиус действия, может поднимать груз только над точкой подвеса. Более совершенными являются электрические тали. Подъем груза электрической талью выполняется за счет наматывания грузового каната на приводной барабан. Приводной барабана - от электродвигателя через зубчатую передачу. В некоторых конструкциях электродвигатель устанавливают внутрь барабана. Передвигаться по монорельсу электроталь может как вручную, так и за счет электропривода. Управляют электроталью с
