Машины и механизмы в лесном хозяйстве (стр. 6 )

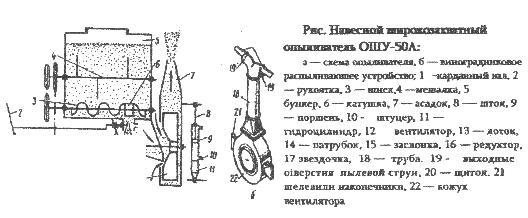

Во время работы волну распыливаемого пестицида необходимо направлять по ветру. Поворачивать агрегат в конце гонов следует против ветра на пониженной передаче, закрыв дозирующую заслонку, а затем повернуть ее на 180˚. Маневрирование передачи в процессе работы не допускается. При опыливании невысоких культур наконечник устанавливают параллельно поверхности почвы или с небольшим

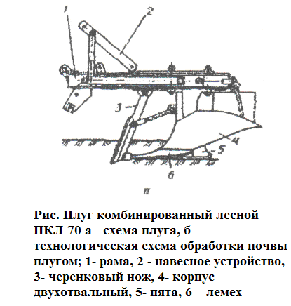

состоит из рамы 1 с навесным устройством 2 и двух корпусов, закрепленных на продольных брусьях рамы и устанавливаемых отвалами вовнутрь (право - и
левооборачивающий) с расстоянием между ними в поперечной плоскости около 90 см. Каждый корпус включает пластинчатый нож 3, стойку 5 с приваренной впереди пластикой 6 параболической формы шириной 70 мм.

Плуг лесной ПЛ - 2-50 применяется для подготовки почвы пластами под посадку лесных культур на вырубках с избыточно увлажненными минеральными почвами. На вырубках, расчищенных от пней, валежника и порубочных остатков полосами шириной 3-4 м, плуг работает в двухкорпусном варианте, однокорпусном - на вырубках с количеством пней до 600 на 1 га. Плуг состоит из рамы 1 с навесным устройством 2, двух корпусов З с подрезающими ножами 8 и двух черенковых ножей 14. Каждый корпус включает стойку, на которой выполнены накладка 13, долото 12, лемех 11, отвал 10, а также полевую доску 9 и подрезкой нож 8.
Рама сварной конструкции предназначена для монтажа корпусов и черенковых ножей плуга и присоединения орудия к трактору. Брус 6 рамы позволяет устанавливать корпуса плуга в разных положениях от центра бруса рамы в двухкорпусном варианте - по краям бруса рамы, в однокорпусном - на краю или в центре бруса рамы. Корпуса плугов отличаются друг от друга право и левооборачивающими отвалами. Черенковые ножи с тупым углом вхождения в почву имеют режущие лезвия, позволяющие путем перестройки другой стороной увеличивать их срок службы. Наилучшими периодами применения плуга являются лето и начало осени, когда влажность почвы снижается, при этом повышается проходимость тягача и улучшается качество работы.

возвращаются в рабочее положение. Во время работы плуга черенковый нож разрезает почвенный покров и корни, лапа рыхлит середину обрабатываемой полосы на глубину 25см, дерноснимы и передние диски отваливают в стороны верхний задернелый слой почвы толщиной 5- 8см на полосе шириной 1,2 м. Задние диски, работающие всвал, на образовавшейся полосе формируют микроповышения в виде гряды высотой 10-20см, шириной около 80см в две дренирующие борозды глубиной до 15 см.

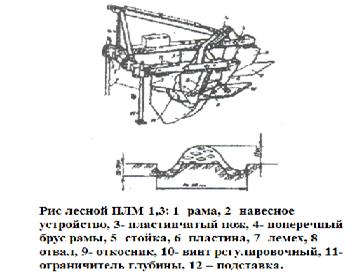

Плуг лесной ПЛМ- 1,3

производит подготовку почвы микроповышения в виде гряд на вырубках с временно переувлаженными почвами по расчищенным полосам. Он

наклоном к ней.

Чем растение выше, тем больше должен быть угол наклона наконечника, чтобы волна пестицидов наиболее полно охватывала крону. Заправляют опыливатель на поворотной полосе, закрыв заслонку. По окончании работы опорожняют бункер от остатков

пестицида и подтягивают ослабленные крепления.

Ручной аэрозольный аппарат РАА-1 применяется с целью проведения химической борьбы с нежелательной древесно-кустарниковой растительностью и для защиты леса от вредителей и болезней. При борьбе с нежелательной растительностью аппарат применяют для осветления небольших участков естественных культур молодняков и лесных культур, для химической борьбы с зарослями на вырубках, сенокосах и пастбищах, древесной порослью вдоль мелиоративных канав, трасс энерголиний, линий связи, обочин дорог и других объектов. При борьбе с нежелательной растительностью используют масляные растворы 2ДД и 2,4,5Т, растворенные в дизтопливе с различной концентрацией растворы инсектицидов используют при защите леса от вредителей и болезней лесных культур. Кроме того, аэрозольный аппарат можно использовать при борьбе с гнусом, комарами и другими видами насекомых. Ширина захвата аэрозоля от 10 до 20 м, высота обработки до 6 м. Сменная производительность составляет от 3 до 5 га, обслуживает аппарат оператор. Конструкция аэрозольного аппарата представляет собой генератор, в котором источником энергии служит простейший двигатель реактивно-пульсирующего типа. Основные части - камера сгорания 4 с резонансной трубой 2, бачок для приготовления рабочей смеси 7, бак для бензина 14, бак два рабочего раствора 17, кожух охлаждения 3, питательная магистраль, насадок 1, насос пусковой 23, система зажигания, ремень переносной, кожух защитный. Работа ручного аэрозольного генератора основана на термомеханическом принципе действия, при котором дробление раствора в мельчайшие капельки (аэрозоль) производится посредством воздействия на раствор горячего газа, движущегося с высокой скоростью. В камеру сгорания 4 подается рабочая смесь (при пуске насосом, а затем автоматически). При пуске смесь воспламеняется электрической искрой тока высокого напряжения, возникающего в индукционной катушке 13, в дальнейшем она воспламеняется от высокой температуры стенок камеры. Сгоревшая рабочая смесь вызывает в камере сгорания повышенное давление, которое из камеры

передается по трубопроводу 21 через кран 19 и обратный клапан 18 в бак с раствором и под воздействием этого давления при открытии кранов 19 и 25 рабочий раствор подается по питательной магистрали 24 в насадок 1. Одновременно давление газов передается по трубке 11 в бачок смесообразователя 7, из него по трубопроводу 20 в бак с горючим 14, обеспечивая при открытии крана 15 поступление топлива из бака 14 через питательный штуцер 10 в распылиЗдесь происходит предварительный распыл топлива и подача его в горловину камеры. Под действием давления сгоревших газов закрывается воздушный вибрационный клапан и газы из камеры 4 с большой скоростью выбрасываются через резонансную трубу 2 и насадок 1 в атмосферу. По пути газовый поток подхватывает в насадке поданный рабочий раствор и дробит его на мелкие капли. При дроблении раствор одновременно нагревается до температуры испарения и при выходе из насадки конденсируется, превращаясь в аэрозоль мелкой дисперсности. Автоматическая работа камеры сгорания происходит за счет изменения давления газового потока. При выходе газов из камеры сгорания давление в ней сначала падает, а затем наступает разрежение. Под действием разряжения открывается воздушный вибрационный клапан 12 и в камеру сгорания поступает новая порция свежего воздуха. Атмосферный воздух, проходя по горловине в камеру сгорания, увлекает горючую смесь, образовавшуюся в распылителе, и перемешивается с ней, проходя при этом через диффузор 8. В результате получается рабочая смесь, которая снова воспламеняется от горячих стенок камеры, и цикл работы повторяется. Охлаждение камеры сгорания во время работы производятся посредством эжекции холодного воздуха. Для этого в процессе сгорания рабочей смеси под давлением горячих газов часть их проходит по трубке 5 в пространство между кожухом 3 и камерой 4. Течение горячих газов вызывает эжектирование свежего воздуха, который и охлаждает стенки камеры. Чтобы тепло камеры не могло нагревать топливо и рабочий раствор до температуры воспламенения, между кожухом охлаждения и баками генератора (топлива и рабочего раствора) установлен защитный лист 16, который поглощает часть тепла и частично отражает его от своей поверхности. Для пуска генератора в работу имеется насос 23 с обратным клапаном 22, обеспечивающий подачу воздуха в распылитель для распыла топлива. Перед подготовкой аппарата к работе в бензобак заливают бензин марка А-72 или А-66, не доливая его до верхней плоскости бачка на 1-2 см. В бак заливают до 4 л рабочего раствора

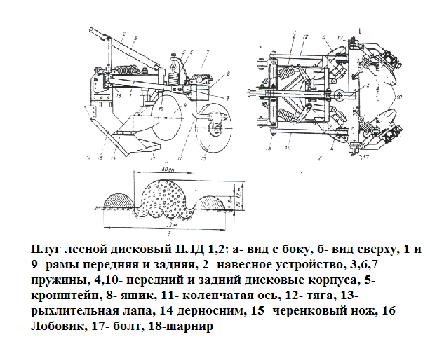

Плуг лесной дисковый ПЛД-1,2 шириной захвата 1,2 м служит для обработки почвы полосами с образованием микроповышения посредине полосы. Применяют его на вырубках с числом пней до 600 на 1 га. При большем, числе пней и сильном захламлении вырубок необходимы предварительные полосная корчевка и расчистка площади от валежника и порубочных остатков. Работает плуг в агрегате с лесохозяйственным трактором ЛХТ-55. Основными частями плуга являются передняя рама 1 с навесным устройством 2, два дисковых корпуса 4, закрепленных на передней раме и установленных для работы вразвал; два дисковых корпуса 10, закрепленных на задней раме 9 и установленных для работы в свал, две тяги 12, расположенные с боковых сторон плуга и установленные шарнирно на передней раме; покровосдиратель-рыхлитель, закрепленный на передней раме и состоящий из рыхлительной лапы 13, двух дерноснимов‚ 14 (правый и левый в виде предплужников) и черенкового ножа 15 с лобовиком 16.
Задняя рама через кронштейн 5 и пружину 6 соединена с передней рамой, что дает возможностъ во время работы плуга проворачиваться продольным тягам 12 вокруг шарнира 18 и тем самым подпружиниватъ задние диски.
Передние и задние диски установлены на коленчатых осях //, которые смонтированы на раме шарнира. Они имеют пружинные амортизаторы 3 и 7, поэтому при встрече с препятствием диски поворачиваются в горизонтальной плоскости, а после преодоления препятствием

вырубках лучше использовать плуги с тракторами высокой проходимости - трелевочными ТДТ-55А и лесохозяйственным ЛХТ-55, а в более легких условиях - с тракторами общего назначения класса тяги 30кН (ДТ-75М, Т-74).

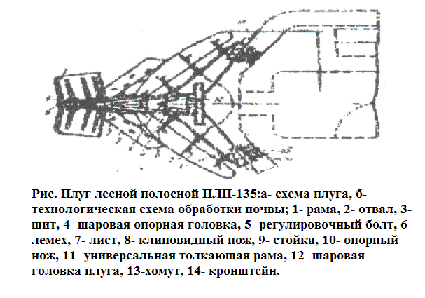

Плуг лесной полосный ПЛП-135 шириной захвата 135 см предназначен для полосной обработки почвы под лесные культуры на задернелых вырубках при числе пней 500-600 шт./га; прокладки противопожарных минерализованных полос, образования коридоров с одновременным корчеванием и отваливанием в стороны пней и кустарника при реконструкции молодняков. Плуг навешивают впереди трактора Т-130, на универсальную раму корчевателя или кустореза и жестко скрепляют с ней болтами при помощи кронштейнов. В транспортное положение плуг поднимают гидроцилиндрами трактора Плуг состоит из рамы 7, мощного двухотвального корпуса 2 с винтовыми рабочими поверхностями, щитов З. шаровой опорной головки 4 для присоединения к толкающей раме трактора, лемехов 6, клиновидного ножа, установленного на стойке 9, опорного полоза 10 для удержания плуга во время работы от чрезмерного заглубления.
