Машины и механизмы в лесном хозяйстве (стр. 5 )

Работа № 5
Машины для внесения удобрений
Цель работы: изучить и описать машины, применяемые для внесения удобрений.
Порядок выполнения работы: 1. Уяснить назначение и необходимость проведения внесения удобрений.
2. Изучить назначение, устройство и работу машин для внесения удобрений. Основные данные занести в таблицу.
3. Выполнить технологические схемы и рисунки машин (ксерокопии).
4. Составить отчёт о выполненной работе.
Контрольные вопросы 1. Объяснить назначение, устройство, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование для внесения удобрений.
3. Указать отличительные черты по выполнению технологических работ.
4. дать краткую характеристику и марки основных тракторов и агрегатов.

вытесняется по трубке и шлангу к брандспойту и через распыливающий наконечник транспортируется на растение.

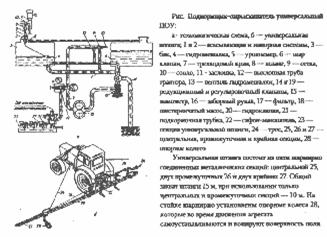

Подкормщик-опрыскиватель универсальный ПОУ производит внесение в почву жидкого пестицида, а также используется для химической борьбы с вредителями и болезнями леса в лесных питомниках. Он состоит из двух баков 3, всасывающей 1 и напорной 2 систем, гидромешалки 4, универсальной штанги и рабочего органа. На крышке горловины левого бака смонтирован уровнемер 5 поплавкового типа с шаром - клапаном 6 для перекрытия отверстия подсоса, а также предохранительный клапан и трехходовой кран 7 вакуумного устройства. Вакуумное устройство имеет шланг 8 подключения к трехходовому крану, сетку 9, сопло 10, заслонку 11 и подсоединяется к выхлопной трубе 12 трактора. При заправке баков заслонка перекрывает проходное сечение выхлопной трубы и выхлопные газы с высокой скоростью поступают через сопло, создавая разряжение в вакуумном устройстве и соответственно в баках. При этом жидкость под действием разницы давлений пустого пространства баков перетекает по заборному рукаву 16 из емкости в баки. Когда жидкость в баках достигает определенного уровня, шар-клапан 6 перекрывает отверстие, через которое из них отсасывается воздух, и заправка прекращается. При разливе жидкость из баков забирается шестеренчатым насосом 18 и нагнетается в напорную систему 2, а оттуда - в универсальную штангу (рабочий орган). Напорная арматура включает фильтр 17 очистки рабочей жидкости, гидроклапан 20, регулировочный клапан 19, манометр с разделительным устройством и соединительные шланги. Гидроклапан приводится в действие от гидромагистрали трактора, при заправке он закрывается. Редукционный клапан служит для изменения давления в напорной магистрали, которое контролируется по манометру 15. Для перемешивания жидкости в баках служат гидромешалки 4, выполненные в виде сопла.

Универсальная штанга состоит из пяти шарнирно соединенных металлических секций: центральной 25, двух промежуточных 26 и двух крайних 27. Общий захват штанги 15 м, при использовании только центральных и промежуточных секций -10 м. На стойке шарнирно установлены опорные колеса 28, которые во время движения агрегата самоустанавливаются и копируют поверхность поля. Для сплошного опрыскивания на металлических секциях размещены коллекторы, состоящие из полиэтиленовых трубок с отверстиями диаметром 1,6 мм и дефлекторных плоскофакельных распылителей. Распылители можно устанавливать на расстоянии 0,5-1,0; 1,5 и 2,0 м друг от друга. При этом отверстия, которые не используются, закрываются заглушками с уплотнительными кольцами. При подкормке растений в качестве рабочих органов используют корпуса плугов (предплужников) или культиваторов оборудованные подкормочными трубками. На культиваторах каждую секцию штанги крепят к подвескам грядилей с помощью скоб, гаек и держателей. Подкормочные трубки крепят специальными хомутами к стойкам стрельчатых лап с задней стороны. Концы трубок должны находиться на высоте 5-6 см от дна борозды. Под накидные гайки трубок ставят жиклеры в виде дисков с калиброванными отверстиями диаметром 1,2 мм.

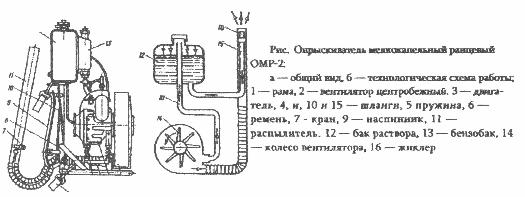

Опрыскиватель мелкокапельный ранцевый ОМР-2 применяется для борьбы с нежелательной древеснокустарниковой растительностью, сорными травами, вредителями и болезнями леса путем мелкокапельного опрыскивания эмульсиями пестицидов.

Опрыскиватель обеспечивает обработку растительности в лесных питомниках, на плантациях лесных культур, в полезащитных полосах, смешанных молодняках естественного происхождения. Его можно применять для обработки насаждений на вырубках и обочинах канав, куртин на сенокосах, придорожных полос и других объектов, где нерационально применять авиационные, тракторные опрыскиватели и другие самоходные средств. Опрыскиватель состоит из рамы 1 центробежного вентилятора 2, двигателя 3, гофрированного шланга 4, амортизационных пружин 5, ремня 6, крана 7, шланга 8 для подачи раствора, наспинника 9, шланга 10 для создании давления в баке 12 раствора, распылии бензобака 13.

При работе опрыскивателя рабочее колесо 14 вентилятора создает высоконапорный воздушный поток, который поступает по шлангу 10 в бак 12 (емкостью 8 л) с рабочей жидкостью и по гофрированному шлангу 4-к соплу с распыливающим жиклером 16. Жидкость из бака

копировать неровности микрорельефа до 25 см в продольной и до 20 см в поперечной плоскостях.

Плуг лесной для склонов ПЛС-0,6 производит нарезку борозд глубиной до 12 см и одновременно рыхлит дно борозды на овражно-балочных склонах крутизной до 20˚. Плуг состоит из неподвижной и подвижной рамы 2, соединенных между собой с помощью пальцев 3 и 4. Неподвижная рама имеет навесное устройство для присоединения к трактору. На ней размешены опорные колеса 5 и дисковый нож 6. Подвижная и неподвижная рамы могут посредством пальцев соединяться жестко или шарнирно для копирования рельефа поверхности грунта в горизонтальной плоскости. Подвижная рама относительно неподвижной может также поворачиваться в вертикальной плоскости гидроцилиндром с целью увеличения транспортного просвета рабочих органов. При изменении крутизны склона приспособление автоматически поворачивается в поперечно-вертикальной плоскости за счет массы маятника-груза. Каток, расположенный с нагорной стороны, прижимает пласт к поверхности почвы, не давая ему завалиться в борозду, а с подгорной - поднимается вверх и не мешает обороту пласта вниз по склону. Глубину хода плужного корпуса регулируют опорными колесами, а заглубления рыхлительной лапой на 30-40 см - перестановкой ее по высоте.

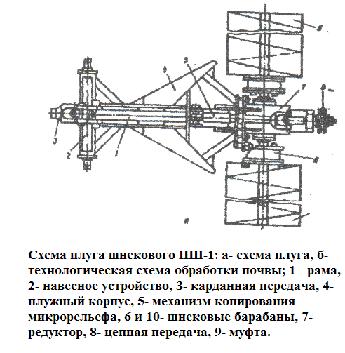

Плуг шнековый ПШ-1 прокладывает борозды с одновременным образованием берм и микроповышений на вырубках с временно переувлажненными почвами по предварительно расчищенным полосам. Состоит плуг из рамы 1 с навесным устройством 2, на которой установлен двухотвальный плужный корпус 4, и двух шнековых барабанов (правого 6 и левого 10). Перед плужным корпусом установлен черенковый нож, который внизу вставляется в паз корпуса и фиксируется пальцем, а вверху крепится к проушине поперечного бруса. Привод шнековых барабанов осуществляется от ВОМ трактора через карданную передачу 3, цепную передачу 8 и редуктор 7. На шликцевых концах вала редуктора установлены предохранительные муфты 9, фланцы которые соединены с фланцами шнековык барабанов. Предохранительные муфты фрикционного типа служат для отключения механизма привода при резком возрастании крутящего момента на валах шнековых барабанов (наезд на пень, камень,, корни и др.). Диаметр шнекового барабана 580 мм длина 1 м, частота вращения 50- 75 об/мин. Во время работы плуга черенковый нож разрезает почву и находящиеся в ней корни, лемехи корпуса плуга подрезают пласты толщиной до 30 см и поднимают по отвальным поверхностям по обе стороны борозды, где их подхватывают вращающиеся шнековые барабаны, измельчают и перемещают в сторону от краев борозды на 80 см, образуя микроповышения в виде валиков шириной 75 см, высотой 30- 35 см с расстоянием между ними 3,2 м. Шнековые барабан, соединены шарнирно с плужным корпусом механизмами 5, могут

под давлением подается к жиклеру, а воздушный поток, идущий по шлангу, подхватывает ее, распыливает на мелкие части и транспортирует на объект. Дальность струи по горизонтали 13,7 м, по вертикали -8м. Расход рабочей жидкости изменяют положением крана 7.

Опыливатель ручной вентиляторный ОРВ-1 «Ветерок» предназначен для обработки насаждений на небольших участках и склонах. Он представляет собой ранцевый аппарат, навешиваемый на спину при помощи наплечных и поясных ремней, состоит из пластмассового бункера со шнеком и дозатором, вентилятора для распыла и транспортирования пестицида на объект, механизмов привода и рамы. Механизм привода представляет собой цепную передачу с рукояткой для ручного вращения вала шнека и цилиндрического редуктора. Усилие на приводной рукоятке до 30Н, частота вращения 25-30 об/мин, длина эффективной струи распыла до 5 м, расход пестицида до 0,3 кг/мин, масса опыливателя до 6кг.

Широкозахватный опыливатель ОШУ-50А предназначен для борьбы с вредителями и болезнями лесных полос и массивов путем опыливания их сухими порошкововидными пестицидами. Обработку лесных полос и массивов производят с помощью садово-полевого распыливающего устройства. Основными узлами опыливателя являются рама 1, бункер 5 вместимостью 160 л с мешалкой 4, подающий шнек 3 с катушкой 6, вентилятор 12, патрубок 14, гидроцилиндр 11 и распыливающее устройство (насадок) 7.

Сухие пестициды, загруженные в бункер, перемешиваются вращающейся мешалкой. Разрыхленные порошковидные пестициды шнеком и лопастной катушкой выталкиваются через окно в лоток 13. По лотку порошок поступает в вентилятор, в котором перемешивается с воздухом. Лопастное колесо вентилятора подает пестициды в распыливающее устройство. Норму расхода пестицидов регулируют перекрытием окна в дне бункера при помощи заслонки 15 и рукоятки 2. Ширина захвата опыливателя до 100м. Его навешивают на тракторы Т-25А и «Беларусь». При подготовке опыливателя к работе проверяют техническое состояние бункера, ворошителя и подающего механизма. При навешивании опыливателя на тракторы МТЗ-82 и Т-25А применяют карданный вал длиной 250 мм, на тракторы Т-38 и Т-54В - длиной 370 мм. После навешивания машины подключают ее гидроцилиндр к гидросистеме трактора. Контролируют состояние вентилятора, шлангов. Рычаг дозирующего устройства устанавливают в кабине тракториста. Засыпают в бункер известь-пушонку и сначала на малых, а затем на больших оборотах проверяют работу машины. Поворачивая рычаг убеждаются в исправности работы дозирующей заслонки. Регулируют опыливатель на заданную дозу расхода пестицида. Для этого снимают желоб и ставят вместо него выгрузное устройство, под которое помещают мерную емкость. Засекают время и включают ВОМ на 2-3 мин. Затем взвешивают поступивший через выходное отверстие бункера пестицид и определяют его фактический расход. В случае несоответствия фактического расхода расчетному положение заслонки регулируют.
