Машины и механизмы в лесном хозяйстве (стр. 3 )

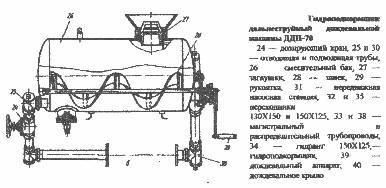

Дождеватель дальнеструйный навесной ДДН-70 орошает дождеванием овощные, плодово-ягодные, а также сеянцы и саженцы в лесопитомниках. Он состоит из центробежного насоса 1, цилиндрического редуктора 2, карданной передачи 3, червячного редуктора 4, вертикального вала 5 червячного колеса редуктора, шарнирного валика 6, вала 7, поворотного механизма 8, большого ствола 9 дождевального аппарата, успокоителя большой струи 10, струенаправляющей лопатки 11, малого ствола дождевального аппарата 12, бака подкормщика 17 и всасывающего патрубка 20 с приемным

клапаном 21. Навешивается дождеватель на трактор ДТ-75М или Т-74 и приводится в действие от ВОМ трактора. Дождевание машиной можно производить при круговом вращении дождевального аппарата или при движении его по сектору с заданным поворотом угла. Для выполнения этих целей большой ствол 9, так же как и малый 12, укреплен на диске 13, который, в свою очередь, прикреплен к поворотному стакану 14 дождевального аппарата. В верхней части стакан 14 закрывается зубчаткой 15, получающей вращение от вала червячного редуктора 4. Диск 13 имеет по периферии ряд отверстий, в которые могут вставляться два пальца 22 и 36. Между коническими зубчатками 30 и 34 вала червячной передачи установлена подвижная кулачковая муфта, которая муфтой 33 может быть соединена с одной из зубчаток 30 или 34. При соединении кулачковой муфты с зубчаткой 30 диск дождевального аппарата вращается по ходу часовой стрелки. В этом случае палец 36, дойдя до рычага 23, перемещает его в новую позицию. Одновременно с этим пружина 27 сжимаясь, вызывает поворот переключения рычагов 28, в результате чего кулачковая муфта 33 замыкается с конической зубчаткой 34. С этого момента диск с дождевальным аппаратом начинает вращаться против хода часовой стрелки. Для вращения дождевального аппарата по кругу необходимо вынуть палец из отверстия диска. В зависимости от положения рычаги 23 и 24 аппарат вращается по ходу либо против хода часовой стрелки. Работает дождевальная машина позиционно с забором воды из открытой оросительной сети с расстоянием между каналами 90-100м, имея гидроподкормщик, одновременно с поливом она вносит раствор минеральных удобрений. Дождевальный аппарат машины имеет два ствола: верхний со сменными насадками диаметром 35,45 и 55 мм и нижний с насадкой диаметром 16 мм. Средняя интенсивность дождевания -0,4 л/м2 за 1 мин, расход воды 65 л/с, дальность полета струи до 70 м, площадь дождевания с одной позиции с учетом перекрытий 0,94 га.

Полуприцеп-разбрасыватель органических удобрений 1-ПТУ-4 предназначен для поверхностного внесения (разбрасывания) органических удобрений, навоза, компоста и торфа. Состоит из рамы, опирающейся передним концом (прицепным устройством) на гидрокрюк трактора, а задним - двумя пневматическими колесами на ось кузова и 4-ручьевого цепочно-планчатого транспортера с натяжным устройством, разбрасывающего механизма, механизма привода от ВОМ трактора через карданный вал и редуктор. На шасси прицепа установлено электрооборудование. Для перевозки легких грузов снабжен надставными решетчатыми бортами. Агрегатируется с колесными тракторами типа «Беларусь», оборудованными гидрофицированными крюками, розетками для электрооборудования и приводами тормозной системы.

Разбрасыватель органических удобрений РТО-4 предназначен для поверхностного внесения (разбрасывания) органических удобрений, компостов, торфокрошки и извести. Унифицирован на 80% с базовым разбрасывателем 1-ПТУ-4. Основное оборудование: шасси 2-осного прицепа 2-ПТС-4-793 с тормозной системой в электрооборудованием, разбрасыватель (а виде кузова, оборудованного надставными бортами), разбрасывающий механизм, передаточный механизм с приводом от ВОМ трактора, редуктор. На полу установлен 4-ручьевой цепочно-планчатый транспортер с натяжным устройством. Привод транспортера и разбрасывающего механизма - от ВОМ трактора. Агрегатируется с трактором МТЗ-82.

Машины для внесения жидких удобрений

Подкормщик-опрыскиватель универсальный ПОУ используется для внесения водного аммиака в почву при вспашке и предпосевной

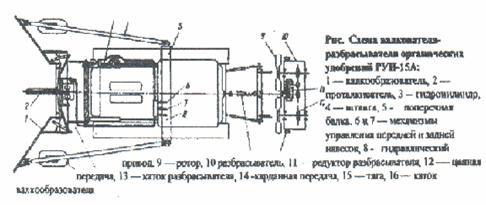

трактора при помощи двух, штанг 4 и двух тяг 15 и представляет собой два боковых щита, прикрепленных к раме и образующих вместе с ней заднюю наклонную стенку и дозирующее окно. Механизм дробилки состоит из двух задвижек и двух рычажных механизмов с помощью которых осуществляется регулирование положения задвижек дозатора. Активный рабочий орган установлен на центральной балке в центре дозирующего окна. При помощи гидравлического привода толкатель получает возвратно-поступательное движение, проталкивая удобрения в окно, делая 23 колебания в минуту. Механизм подъёма валкообразователя служит для подъема и перевода валкообразователя в транспортное положение. Он состоит из приводного гидроцилиндра 3 и рычага подъема с цепями. Монтируется механизм подъема на опорной раме. Разбрасыватель роторного типа состоит из корпуса, двух роторов 9 диаметром 700 мм (на каждом роторе расположены четыре лопасти), системы передачи, навесного устройства и двух опорных катков 13. Система передачи состоит из карданного вала с предохранительной муфтой, редуктора 11, двух цепных передач 12. В зависимости от требуемой нормы внесения удобрений на 1 га раскладку куч навоза или торфа проводят на ранее размаркированном поле, располагая кучи массой 2-3 т с расстояниям между рядами 15-20 м, а в рядах расстояние между кучами – 30-80 м. Начинают работу после раскладки куч навоза на площади 20-30 га. Тракторист подводит агрегат к крайнему ряду куч, устанавливает его по центру ряда, переводит валкообразователь и разбрасыватель в рабочее положение, включает вал отбора мощности и на первой передаче начинает движение. При перемещении агрегата валкообразователь захватывает своими боковыми щитами кучу удобрений и перемещает ее перед собой. Часть удобрения проходит через окно, образуя валок, высота которого равна 400 мм, ширина регулируется от 280 до 700 мм. За трактором валок встречает делитель корпуса разбрасывателя, который делит валок на две части. Каждая часть валка подгребается передней плоскостью корпуса разбрасывателя к лопаткам роторов, последние, вращаясь с частотой 267 об/мин, измельчают и разбрасывают удобрения по поверхности поля. В конце гона тракторист останавливает агрегат, выключает ВОМ, переводит валкообразователь и разбрасыватель в транспортное положение и разворачивает агрегат для подхода к смежному ряду куч. У машины широкие пределы регулирования норм внесения навоза - от 7,5 до 90 т/га. Норма внесения навоза на 1 га зависит от массы кучи и частоты их расположения.

Машины для выкопки посадочного материала

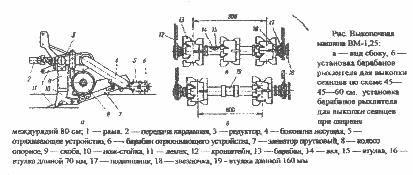

Выкопочная машина ВМ-1,25 производит выкопку сеянцев всех пород, а саженцев,

кустарников в лесных питомниках. Она состоит из рамы 1 с навесным устройством, карданной передачи 2, редуктора 3, несущей боковины 4, на которой выполнена цепная передача, отряхивающего устройства 5 с барабаном 6, пруткового элеватора 7, с растряхивателем пласта, опорных колес 8 и выкопочной скобы 9. Выкопочная скоба прямоугольной формы шириной захвата 1,25 м состоит из двух вертикальных ножей-стоек 10, соединенных в нижней части опорной пластиной, к которой болтами крепиться съемный лемех 11. Элеватор состоит из двух прутковых полотен от картофелекопателя. Отряхивающее устройство, расположенное сзади элеватора, представляет собой барабаны с лопастями.

Барабан рыхлителя 6 устанавливают в зависимости от схемы посадки растений. Рыхлитель имеет три лопастных барабана два выкопки саженцев, посаженных по схеме 45-45-60см. Для выкопки саженцев при ширине междурядий 80 см на вал рыхлителя устанавливают два барабана. При этом вместо среднего барабана вставляют втулку 19 длинной 160 мм, а втулку 16 длиной 70 мм переносят на другую сторону барабана. Привод барабана и отряхивающего устройства осуществляется через редуктор и цепные передачи от ВОМ трактора. Агрегатируется выкопочная машина с тракторами Т-74, ДТ-75М и «Беларусь». Во время работы машины ножи и лемех скобы подрезают с боков и снизу пласт на глубину до 30 см, который вместе с растениями поступает непрерывно лентой на прутковый элеватор и разрушается за счет разности скоростей полотна элеватора.

Навесная выкопочная скоба НВС-1,2 предназначена для выкопки одно и

двулетних сеянцев древесных и кустарниковых пород. Агрегатируется скоба с тракторами ДТ-75М, Т-38 и «Беларусь» всех модификаций. Скоба состоит из рамы, опорных колес, навесного устройства и рабочего органа. Рабочий орган представляет собой скобу прямоугольной формы, состоящую из лемеха, опоры и удлинителей с двумя вертикальными ножами. Ножи подрезают пласт в горизонтальной и вертикальной плоскостях, опора обеспечивает устойчивость рабочему органу, а удлинители улучшают крошение почвы. На степень крошения влияет угол установки рабочего органа. Конструкция скобы допускает регулировку угла наклона рабочих органов в пределах 15°. На увлажненных почвах при налипании почвы на рабочие органы и забивании скобы растительными остатками угол установки лемеха уменьшают, а на песчаных почвах - увеличивают, ослабляя вертикальные ножи. На заданную глубину рабочие органы устанавливают, переставляя опорные колеса относительно рамы по отверстиям кронштейна. От перестановки колес на одно отверстие изменяется глубина хода рабочего органа на 3-4 см.

Работа № 10
Машины и аппараты для химической защиты леса
Цель работы: изучить и описать машины, их назначение, устройство и работу машин и аппаратов для химической защиты леса.
Порядок выполнения работы: 1. Уяснить назначение и необходимость проведения посевных работ.
2. Изучить назначение, устройство и работу посевных машин. Основные данные занести в таблицу.
3. Выполнить технологические схемы и рисунки машин (ксерокопии).
4. Составить отчёт о выполненной работе.
Контрольные вопросы 1. Объяснить назначение, устройство, работу, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование для производства различного вида работ.
3. Укажите отличительные особенности по выполнению технологических работ.
4. дайте технические характеристики и марки машин для защиты леса.
5. Назовите основные регулировки рабочих органов машин, способов их соединения с тягачом (трактором).
