Машины и механизмы в лесном хозяйстве (стр. 15 )

3. Выполнить технологические схемы и рисунки машин.
4. Составить отчёт о выполненной работе.

Контрольные вопросы
1. Объяснить назначение, устройство, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование для производства различного вида работ (экскаваторы).
3. Укажите отличительные особенности по выполнению технологических работ.
4. дайте технические характеристики и марки основных тракторов, агрегатов машин.
5. Назовите основные регулировки рабочих органов машин, способы их соединения с тягачом (трактором).

Канавокопатели Канавокопатели в лесном хозяйстве применяют большей частью для осушения заболоченных мест и площадей с избыточным увлажнением реже— при орошения земель. Различают
канавокопатели плужные с рабочими органами пассивного действия в виде плуга и фрезерные с рабочими. органами активного действия.
Плуг-канавокопатель ПКЛН-5004 (рнс.1, а) служит для устройства осушительных и водоотводящих канав глубиной до 0,5 м, а также для подготовки почвы под лесные культуры и прокладки минерализованных противопожарных полос. Он агрегатируется с тракторами ТТ-130БГ-3, ТДТ-55А, ЛХТ-55 и др. Конструкция его состоит из навесного устройства 7, остова (рамы) 2, корпуса 5, бермоочистителей 4, опорных лыж 5, ножей-откосников и черенкового ножа 7. Корпус включает два отвала съемный лемех, два съемных ножа-откосника. Бермоочистители служат для отодвигания вынутого грунта от канавы, при необходимости они могут быть сняты с плуга. Для быстрого монтажа на навесную систему трактора и демонтажа канавокопатель снабжен автосцепкой. Расположенный в передней части рамы черенковый нож делает щель в грунте по оси канавы. Наклонная установка черенкового ножа в продольном направлении с тупым углом вхождения в почву способствует самоочищению его от корней, дернины и др. Два боковых ножа-откосника, установленных наклонно как в продольной, так и в поперечной плоскостях, формируют наклонные стенки канавы, а режущая часть лемеха— дно канавы. Подрезанный лемехом и боковыми

6—сверху. Плоский клин 8 служит для вкалывания пней и раздвигания срезанной древесины, ножи подрезают древесную растительность. Благодаря шаровому соединению рабочего органа с толкающей рамой ножи во время работы копируют вероятности почвы. На боковых брусьях рамы 11; отвала под щитами 10 укреплены упорной стойки 13 с резиновыми амортизаторами. Амортизаторы ограничивают поворот отвала на шаровой головке и смягчают его удары о толкающую раму 14 арочной конструкции, которая выполнена из двух балок 15 (рис 5) коробчатого сеченая. В месте соединения балок установлена шаровая головка 16,передающая усилие от трактора к отвалу. Проушинами 17 рама соединена со штоками гидроцилиндров, а проушинами 20 — с трактором. Рама закреплена шарнирно в опорах, приваренных к гусеничным тележкам трактора.

Работа № 2
Машины для мелиоративных работ
Цель работы: изучить и описать машины для мелиоративных работ

Порядок выполнения работы:
1. Уяснить назначение и необходимость проведения мелиоративных работ.
2. Изучить назначение, устройство и работу машин для мелиоративных работ, основные данные занести в таблицу.

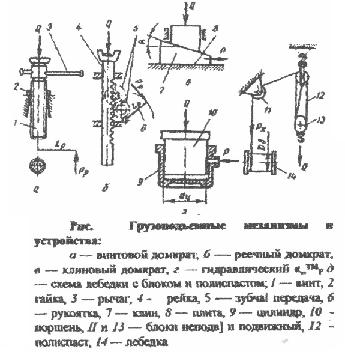

пульта, подвешенного к ней на гибком кабеле. При небольших перемещениях электротали по монорельсу электрический ток к ней подводится гибким кабелем.

Работа № 16 + Работа № 17
Машины и механизмы, применяемые на лесозаготовках. Трелёвочные, валочно-трелёвочные и валочно-пакетирующие агрегаты
Цель работы: изучить и описать машины, применяемые на лесозаготовках и трелёвочные, валочно-трелёвочные и валочно-пакетирующие агрегаты.
Порядок выполнения работы: 1. Уяснить назначение и необходимость проведения мероприятий с применением машин на лесозаготовках и трелёвочных, валочно-трелёвочных и валочно-пакетирующих агрегатов.
2. Изучить назначение, устройство и работу машин, применяемых на лесозаготовках и трелёвочных, валочно-трелёвочных и валочно-пакетирующих агрегатов. Основные данные занести в таблицы.
3. Выполнить технологические схемы и рисунки машин (ксерокопии).
4. Составить отчёт о выполненной работе.

Контрольные вопросы 1. Объяснить назначение, устройство, классификацию, технологические особенности изучаемых машин.
2. Назовите применяемое оборудование для производства различного

вида работ.
3. Укажите отличительные особенности по выполнению технологических работ.
4. Дайте технические характеристики и марки основных агрегатов.
5. Назовите основные регулировки рабочих органов машин, способов их соединения с тягачом (трактором).

Трелёвочный трактор ТДТ-55А предназначен для проведения лесозаготовительных и лесохозяйственных работ. Все узлы и агрегаты трактора вмонтированы на раме, представляющей собой жесткую сварную конструкцию. В передней части рамы на трех опорах с резинометталическими амортизаторами (передней и двух задних) установлен двигатель к картеру маховика которого прикреплена коробка передач, а в задней торцевой части рамы - блок заднего моста, включающий главную передачу, механизмы поворота, тормозы и конечные передачи. На приливах картеров бортовых передач установлено прицепное устройство, служащее одновременно и поперечной связью, разгружающей соединения картеров конечных передач с рамой и картером главной передачи.

Ходовая система трактора включает подписку с опорными катками, направляющие колеса с натяжными и амортизирующими устройствами и гусеничные движители. Подвеска состоит из четырех одинаковых кареток, шарнирно соединенных с рамой рычагами, нижние головки которых свободно опираются напружины, закрепленные в кожухах на лонжеронах рамы. Ведущие колеса насажены на шлицы ведомого вала конечной передачи и закреплены с торца болтами. Гусеница представляет собой замкнутую ленту, из литых звеньев, соединенных шарнирно пальцами, охватывающую ведущее и направляющее колеса и опорные катки. Передняя часть рамы снабжена раскрылками, к которым крепится одноместная кабина, объединенная в одно целое с капотом. Трактор оборудован лебедкой, установленной на раме за кабиной, передним подъёмно-навесным устройством с толкателем. Привод лебедки осуществляется через промежуточный редуктор, установленный на поперечной связи рамы, от вала отбора мощности в коробке передач с помощью двух карданных валов. Погрузочное устройство трелевочного трактора ТДТ-55А состоит из лебедки, щита, рамки которая соединена со щитом и рамой трактора соответственно шарнирами А и Б в имеет буферы 7 для опоры на раму трактора. Рамка приводится в качательное движение под действием усилия

землю, гидроцилиндры 8 навесной системы устанавливают в плавающем положение, а гидроцилиндры 6 поворота зубьев — в нейтральное. В зависимости от условий агрегат работает на 1и2 передаче трактора. При этом отвал раздвигает порубочные остатки и валежник в стороны, крупные корни разрывает зубьями, извлекает на поверхность; и удаляет за пределы расчищаемой полосы. Мелкие пни выкорчевываются толкающим усилием трактора, а более крупные — с помощью корчевального устройства. В этом случае зубья заглубляются под пень, останавливают трактор гидроцилиндрами, корчевального устройства поворачивают зубья вверх, выкорчевывают пень и сдвигают его отвалом в сторону с расчищаемой полосы. Усилия, передаваемые при корчевке пней на отвал, воспринимаются его единицей.
На вырубках с небольшим числом пней расчистку проводят за один проход машины с большим— за два. При первом проходе осуществляется только корчевка пней. От пня к пню агрегат переезжает с приподнятым отвалом.

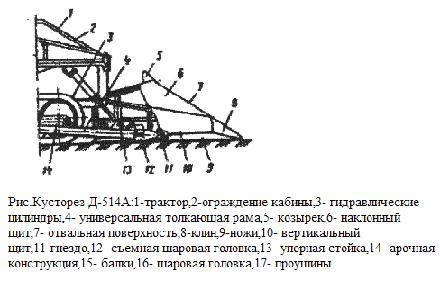

Кусторез Д-514А расчищает площади, заросшие кустарником и мелколесьем. Его используют при освоении массивов под с/х угодья и застройку, а также для прокладки просек в строительных работах. Кусторез состоит из трактора1, оборудованного ограждением кабины 2, гидравлическими цилиндрами 3 и универсальной толкающей рамой 4 для установки бульдозерного отвала. Бульдозерный отвал имеет козырек 5, наклонный щит 6, отвальную поверхность 7, клин 8. ножи 9, вертикальный щит 10, гнездо 11 установки шаровой головки и съемную шаровую головку 12, горизонтальных ножа 9 расположены под углом 64˚ друг другу, прикреплены болтами к двустороннему клиновидному отвалу. Два вертикальных щита 10 закрывают раму отвала с боков, а два наклонных

(в зависимости от их размеров), с подрезанием—до 50 пней, на сплошной корчевке—0,2 га. Ширина захвата без уширителей 1,7 м, с уширителем—3.4м. Наибольшее заглубление зубьев отвала 56 см, ножа корнереза—60 см. Масса агрегата с трактором 23 ПО кг, в том числе корчевального оборудования—3760кг, корнереза—1830 кг.

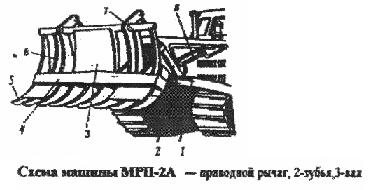

Машина МРП-2А производит расчистку полос на вырубках с минимальным удалением верхнего гумусового слоя почвы путем смещения в межполосное пространство порубочных остатков, валежника и неликвидной древесины, разрыва и удаления со средней части полосы крупных корней, а также для корчевки мелких пней (диаметром до 40 см). Агрегатируется с тракторами ЛХТ-100 и ЛХТ-55, оборудованными фронтальной навесной системой СНФ-3. Основные сборочные единицы машины—отвал 5 (рис.3), корчевальное устройство с зубьями 2, две регулируемые по длине верхние тяги 7. Отвал 5 выполнен в виде клина, включающего левую и правую отвальные поверхности, лобовик 4 П-образной формы и днище, которое служит опорой при корчевке пней и обеспечивает устойчивость хода отвала по глубине при расчистке полос от порубочных остатков.[Корчевальное устройство состоит из поворотного вала 3, двух корчевальных зубьев 2,приводного рычага и трех гидроцилиндров 6 и 8. Вал пропущен сквозь стенки лобовика, на наружных концах вала на шлицах закреплены зубья, а в средней его части (внутри лобовика)—приводной рычаг. Перед началом работы отвал с переведенными в нижнее положение зубьями опускают на
