5 – регулировочный колпачок; 6 – антикавитационный клапан;

– напорная линия; – сливная линия; – полость

Антикавитационный клапан 6 в составе предохранительного служит для того, чтобы в случае понижения давления в выходной линии потребителя (в полости гидроцилиндра) масло из гидробака под действием создаваемого разряжения подаётся к потребителю и исключает возможность возникновения кавитации.

Гидравлическая схема секции распределителя, представленного на рис. 5.7, изображена на рис. 5.9.

  а)  б)

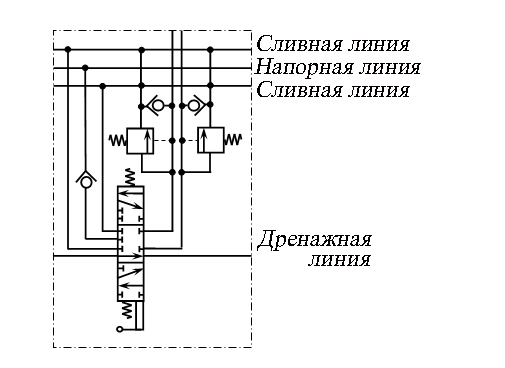

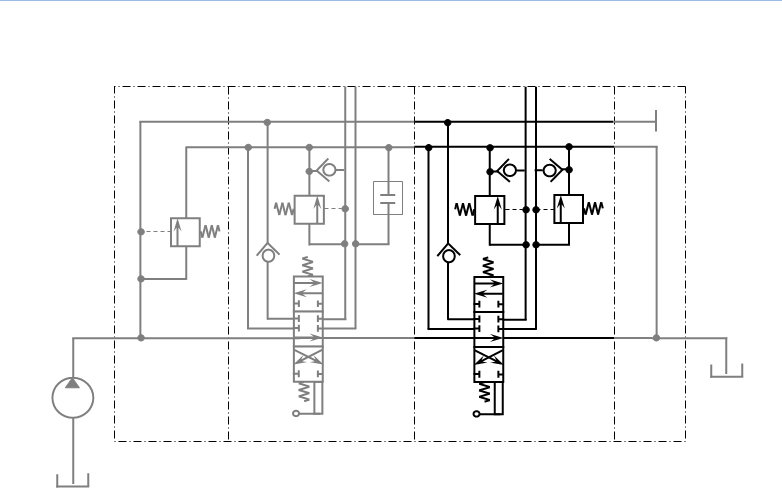

Рис. 5.9. Гидравлическая схема секции распределителя

Примечание:

- на рис. 5.9, а, представлено возможное соединение секций распределителя (чёрным цветом – схема рассмотренной секции, серым – возможные варианты секций);

- на рис. 5.9, б, представлена несколько иначе гидравлическая схема той же секции распределителя.

5.4. Моноблочные гидрораспределители

Отличительной особенностью установки гидроаппаратов на монтажных плитах является значительная металлоёмкость плит, и для значительных давлений гидропривода необходимо применять монтажные плиты больших габаритных размеров и масс, поэтому применяют моноблочные гидроаппараты.

Моноблочные гидрораспределители с ручным, механическим, гидравлическим и электрогидравлическим управлением состоят из цельного корпуса с одним или несколькими гидрораспределителями золотникового типа и предназначены для управления гидродвигателями при номинальном давлении МПа (рис. 5.10). Конструкция моноблочных гидрораспределителей предусматривает различные варианты исполнения в зависимости от способов присоединения трубопроводов и рукавов высокого давления, наличия первичного предохранительного клапана, различных схем соединения золотников.

Рис. 5.10. Конструкция моноблочного гидрораспределителя:

1 – корпус; 2, 7 – колпачёк; 3 – пружина золотника; 4 – заглушка;

5 – предохранительный клапан непрямого управления; 6 – пробка;

8 – разгрузочное отверстие; – напорная линия; – линия слива;

Р1, Р2, Р3 – золотник; , – точки подключения потребителя

Предохранительный клапан непрямого действия 5, встроенный в гидрораспределитель, работает следующим образом (рис. 5.11). При нейтральном положении золотника отверстие 7 соединено с линией слива, что обеспечивает отсутствие давления в полости . Клапан 6 под действием пружины 9 закрыт, полость сообщается отверстием 5 с полостью и через дросселирующее отверстие 2 – с линией слива . Пружина 3 удерживает основной клапан 1 в исходном положении, напорная линия и сливная разъединены.

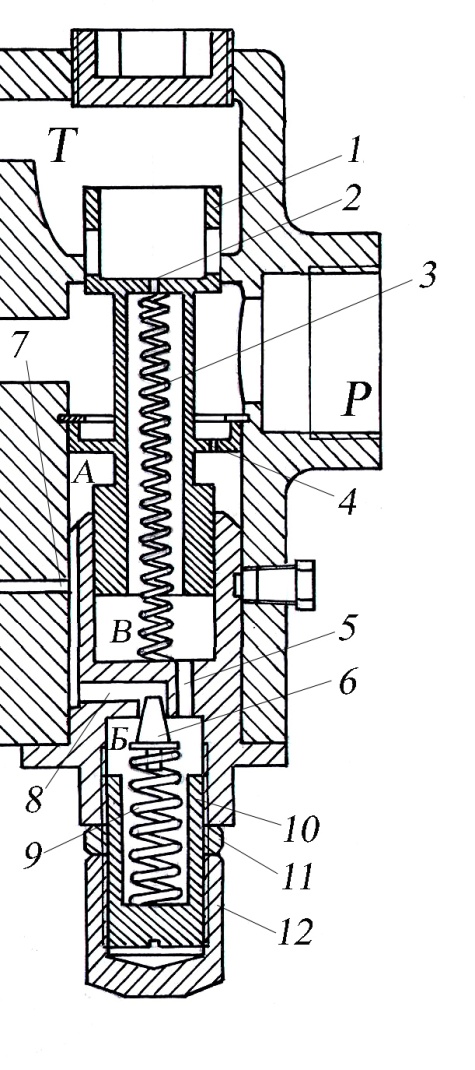

Рис. 5.11. Предохранительный клапан непрямого управления:

1 – основной клапан золотникового типа; 2, 4, 5, 7, 8 – отверстие;

3, 9 – пружина; 6 – пилотный клапан; 10 – регулировочный винт;

11 – контргайка; 12 – колпачёк; , , – полости

При смещении золотника разгрузочное отверстие 7 перекрывается, рабочая жидкость через дросселирующее отверстие 4 поступает в полость . При превышении давления в напорной линии выше номинального повышается давление в полости , под действием которого клапан 6 открывается, и рабочая жидкость через отверстия 5 и 2 поступает в сливную линию. Давление в полости резко падает, и сила давления в напорной линии преодолевает силу сопротивления пружины 3, клапан 1 перемещается, открывая направление течения жидкости из напорной линии в сливную. Давление в линии падает, клапан 1 закрывается.

Гидравлическая схема представленного моноблочного гидрораспределителя изображена на рис. 5.13 (в составе гидравлической схемы гидропривода).

5.5. Порядок выполнения лабораторной работы

При проведении лабораторной работы необходимо изучить конструкцию и принцип действия представленных гидроаппаратов и выполнить следующие задания:

1. Изучив конструкцию и принцип действия гидрозамка, ответить на следующие вопросы:

- рассказать принцип действия гидроклапана тип У4610.36Б;

- указать отличительные особенности разгруженного и неразгруженного гидрозамка, особенности их местоположения в гидравлической схеме.

2. Изучив конструкцию представленного блока гидрораспределителей стыкового исполнения, установленных на монтажной плите, определить точки подключения напорной и сливной линий, линий потребителя.

3. Изучив конструкцию и принцип действия секционного и двухзолотникового моноблочного распределителей, необходимо:

- привести соответствие конструкции и гидравлической схемы распределителя;

- рассказать принцип действия изученных распределителей;

- составить гидравлическую схему двухзолотникового моноблочного и секционного распределителей, используя полученные навыки.

4. Пояснить работу гидропривода, изображённого на рис. 5.12 и рис. 5.13 (А – устройство поворотное, БР – блок распределителей).

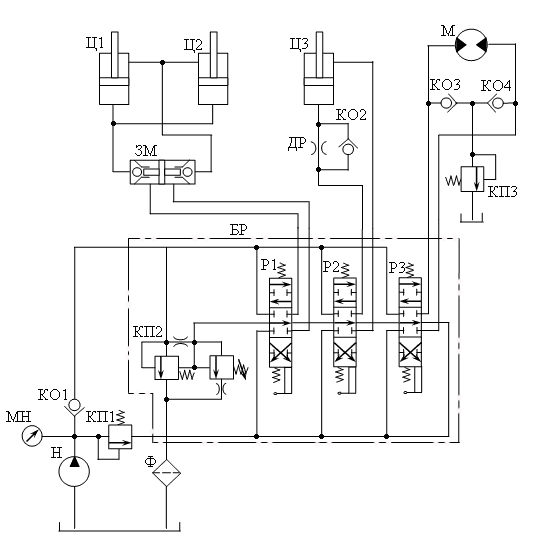

Рис. 5.12. Гидравлическая схема с использованием блока

стыковых распределителей

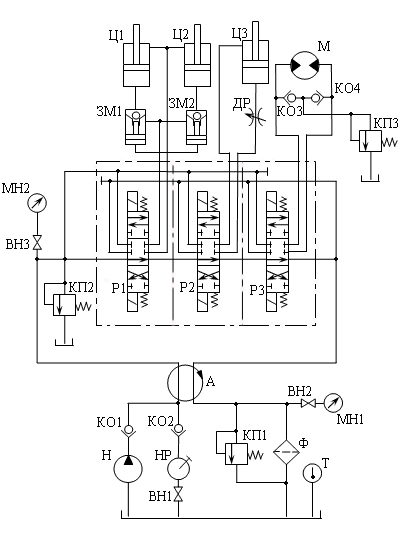

Рис. 5.13. Гидравлическая схема с использованием гидрораспределителей

моноблочного типа

Лабораторная работа № 6

Изучение конструкции и принципа действия регулирующей

гидроаппаратуры

Цель занятия – изучение конструкции, назначения, принципа действия и типовых схем применения гидроаппаратов.

Лабораторное оборудование:

- дроссельный клапан тип ДЛК;

- клапан предохранительный непрямого действия тип МКПВ;

- гидроклапан давления тип Г54 – 32.

6.1. Дроссель

Дроссель – это регулирующий гидроаппарат, предназначенный для регулирования расхода потока рабочей жидкости для изменения скорости движения выходного звена гидропривода. Как правило, дроссели применяют для регулирования поступательной скорости движения штока гидроцилиндров.
