ности, прочерчивать горизонтальные линии на стенах, заменяя при необходимости лазерный уровень.

Угольник деревянный (рис. 3.1, ё) состоит из двух располо­женных под прямым углом реек. Применяя отвес, определяют, расположены ли смежные стены под прямым углом. Металличе­скими угольниками с передвижной планкой измеряют углы отко­сов.

Металлический строительный стандартный конус (рис. 3.1, ж) позволяет по нанесенным на нем делениям при опускании его в раствор определять подвижность (консистенцию) данного раствора.

Инструменты для подготовки поверхностей. Штукатурный мо­лоток (рис. 3.2, а) с обушком (размером 25x25 мм) и изогнутыми

Рис. 3.1. Инструменты для проверки и измерения поверхностей: а — ротационный лазерный уровень Г'рюнвелда; б — строительный отвес; в — уровень; г — рейка-отвес; д — гибкий уровень; е — деревянный угольник; ж —

стандартный конус

Рис. 3.2V Инструменты дам подготовки поверхностей:

а — штукатурный молоток; б— кулачок; в — отделочный нож; г — ножницы для резки металла; д — кисть-макловица

рожками для вытаскивания гвоздей (на другом конце) имеет мас­су от 450 до 475 г; длина ручки — 300 мм.

Кулачок (рис. 3.2, б) является массивным молотком (масса — от 1 до 1,5 кг) с широким обушком. Его используют для ударов по зубилу, зубчатке или троянке. ?

Отделочный нож (рис. 3.2, в) с узким кондом и лезвием дли­ной 150 мм предназначен для изготовления шаблонов, ручек ин­струмента; раскалывания драни; обрезки кромок рогожи, гипсо­вых листов. Для удобства ручку изготавливают овальной формы.

Ножницы для резки металла (рис. 3.2, г) применяют для резки сетки, тонких металлических листов и профилей (к шаблонам). Они имеют изогнутые ручки. Это позволяет рабочему при резке располагать руки над обрезаемыми краями сетки.

Кисть-макловица КМЛ-2 (окамелок) (рис. 3.2, 5) изготовлена из мочала. Ее применяют для смачивания водой оснований и шту­катурки.

При подготовке оснований применяют также вспомогательный инструмент: топоры, пилы, клещи, кусачки, напильники и т. д.

Инвентарь. К инвентарю относятся растворные ящики для ра­створа и сита. Наиболее удобны передвижные инвентарные ме­таллические ящики-тележки. Масса стандартной тележки с ящи­ком — 26,3 кг; вместимость — 0,1 м3 раствора, габаритные разме­ры ящика— 1 000x525x300 мм.

Если приходится применять деревянные ящики, то для облег­чения набора раствора их изготавливают глубиной до 200 мм с уклоном, чтобы раствор стекал в одну сторону.

Сита — это сетки для просеивания сыпучих материалов и про­цеживания раствора. Их натягивают на прямоугольный деревян­ный каркас или круглую обечайку. Наиболее удобны вибросита.

Приспособления и ручной инструмент для производства штукатурных работ

Приспособления и инструменты применяются штукатурами при устройстве обычных и декоративных штукатурных покрытий с разравниванием, затиркой и обработкой нанесенного раствора. При отсутствии растворонасоса штукатурные растворы приходится наносить вручную. Для этого штукатуры применяют штукатурные лопатки, ковши, совки с качающейся ручкой и соколы.

Штукатурная лопатка (кельма) (рис. 3.3, а) предназначена для набрасывания раствора с сокола или без него на оштукатурива­емую поверхность.

Штукатурный ковш (рис. 3.3, б) вместимостью 0,8 л применя­ют для нанесения (набрызга) раствора в основном из штукатур­ного ящика дозированными порциями. Наиболее удобны сталь­ные ковши.

Совок с качающейся ручкой (рис. 3.3, в), совок-лопатка (рис. 3.3, г) и сокол-ковш (рис. 3.3, д) предназначены для нанесения (намазывания) раствора. Совок с качающейся ручкой удобен для работы при онпукатуривании стены, начиная от пола.

Сокол дюралюминиевый тарельчатый (рис* 3.3, ё) с ручкой посередине предназначен для нанесения раствора (обычно лопат­кой) на поверхность. Из-за возможного прилипания раствора он

а — штукатурная лопатка; б — штукатурный ковш; в — совок с качающейся ручкой; г совок-лопатка; д - t сокол-ковш; е — сокол тарельчатый; ж отре-

зовка

менее удобен в работе, чем прямоугольный деревянный сокол, но более легкий. Сокол деревянный служит также упором для ло­патки при намазывании и разравнивании раствора.

Отрезовка (рис. 3.3, ж) представляет собой лопатку меньших размеров — длиной от 100 до 140 мм и шириной до 56 мм. Ее применяют для разрезки трещин, разделки углов в тягах, а также для железнения поверхности и очистки инструмента.

Полутерки деревянные (рис. 3.4, а) — большая длиной 1,2 м и шириной 0,11 ми малая длиной 0,35 м — служат для затирки нанесенного штукатурного раствора. Они удобны в работе: в руч­ки полутерок свободно проходят пальцы рук, не доходя до полот­на на 3...5 мм.

Терка универсальная металлическая (рис.. 3.4, б) применяется с наклеенным (на нижнюю поверхность) полиуретаном, пороло­ном или войлоком. Она предназначена для разравнивания штука­турки. Обычные размеры терок — 130x190 мм.

Гладилки стальные, резиновые и деревянные (рис. 3.4, в) дли­ной от 300 до 1000 мм предназначены для разравнивания раство­ра. Они более удобны в работе, чем терки. Деревянные гладилки обивают резиной.

Фасонные полутерки (рис. 3.4, г) предназначены для обработ­ки лузг, усенков. и фасок. В работе они более удобны, чем простые полутерки. Длина металлических полутерок составляет 800 мм, деревянных — до 2 000 мм. Деревянные полутерки состоят из двух скрепляемых под прямым углом досок с фасками. Намокая и вы­сыхая, фасонные полутерки могут коробиться.

Шаблоны изготавливают различной формы, соответствующей конфигурации тяги, карниза, пояска.

Стальные щетки (рис. 3.4, д) применяют для обработки поверх­ностей декоративной штукатурки, а также для очистки поверхно­стей. J__.        '.~Г        ' 'ЧЛ-.¦¦¦¦:¦

Бучарда (рис. 3.4, ё) служит для обработки декоративной шту­катурки. Она представляет собой молоток, на торцевой стороне которого расположено от 16 до 36 зубьев пирамидальной формы.

Зубила (рис. 3.4, ж) применяют для выборки швов в каменной кладке, а также для насечки декоративной штукатурки. Работа с

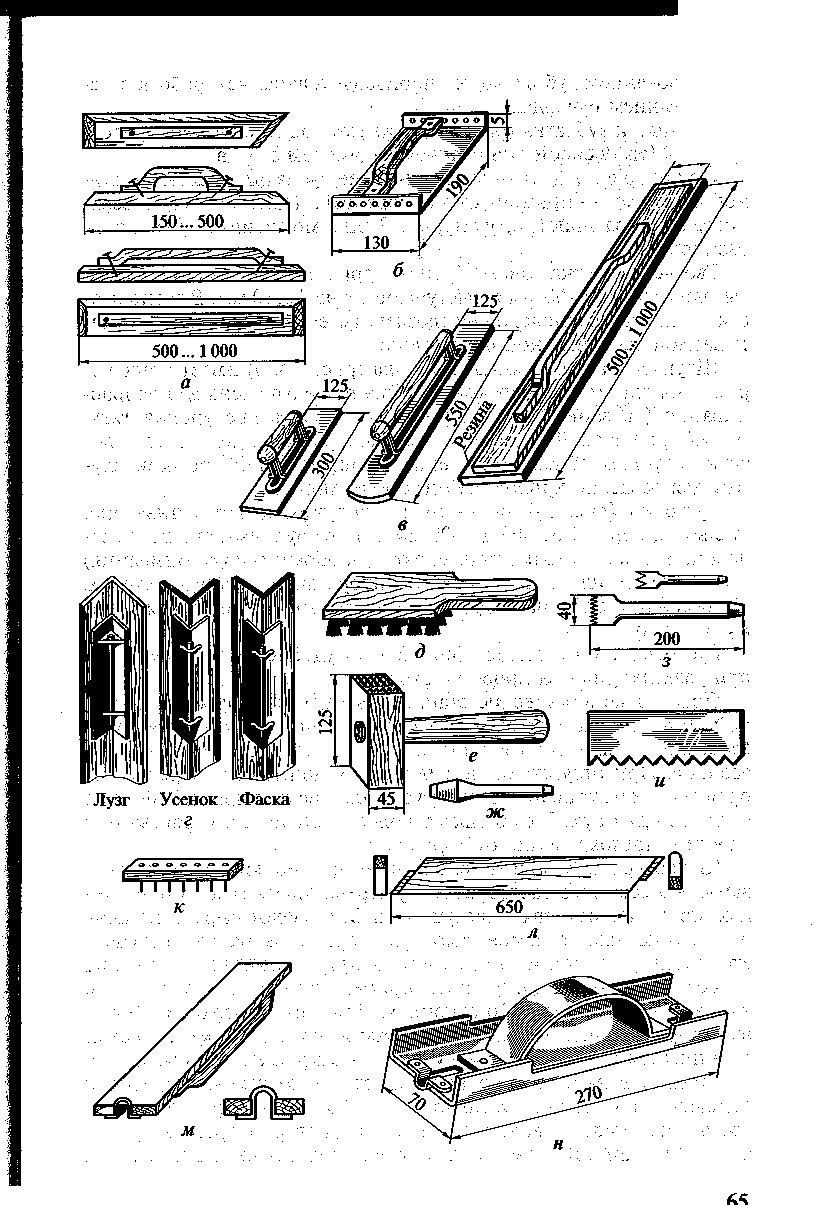

Рис. 3.4. Инструменты для обработки штукатурки: а — полутерки деревянные; б — терка универсальная металлическая; в — гладил­ки; г — фасонные полутерки; д — стальная щетка для обработки декоративной штукатурки; е — бучарда; ж — зубило для обработки декоративной штукатурки; з — троянка и зубчатка; и — кикля; к —¦ гвоздевая щетка для обработки декора­тивной штукатурки; л — штукатурная деревянная линейка; м — рустовка; « —

рустовка двухсторонняя

3 Заказ № 000

использованием зубила менее производительна, чем работа с ис­пользованием бучарды.

Троянка и зубчатка (рис. 3.4, з) имеют то же назначение, что и зубила; Между собой они отличаются числом зубьев.

Цикли (рис. 3.4, и) — металлические зубчатые пластины дли­ной до 200 мм — применяют для обработки (циклевания) поверх­ностей декоративной штукатурки. Зубцы могутиметь различные размеры.

Гвоздевая щетка (рис. 3.4, к) — терка с рядом гвоздей^ наби­тых через 50 или 100 мм и выступающих на 3 ... 10 мм. В зависимо­сти от числа и расположения гвоздей изменяется фактура обраба­тываемой декоративной штукатурки.

Штукатурная деревянная линейка (рис. 3.4, л) имеет стальные резцы на одном или двух концах. Она предназначена для подрав­нивания (срезания) штукатурного раствора выше уровня тяги. Линейка с плоской кромкой служит для разделки прямоугольных архитектурных обломов, линейка с закругленной кромкой слу­жит для разделки криволинейных поверхностей.

Рустовки (рис. 3.4, м) — малые полутерки, деревянные или стальные, длиной от 300 до 400 мм с полукруглым стальным рез­цом на конце. Рустовки применяют для обработки (вытягивания) рустов между плитами потолков и прорезания рустов на стенах. Их заменяют шаблонами для прорезки рустов по свежеуложенно - му раствору.

Рустовка двухсторонняя (рис; 3.4, н) удобнее других рустовок при разделке швов и прорезке рустов.

Правила металлические стандартные длиной 804 мм и шири­ной 70 мм подразделяются на лузговые (рис. 3.5, а) и усеченные (рис. 3.5, б) для вытягивания и отделки соответственно лузг и усенков. При отсутствии металлических применяют деревянные правила. Их изготавливают из бруска или доски шириной 100 мм с вырезами для рук. Их оббивают полосой стали для удобства при работе и предохранения от коробления.

Штукатурные малки (рис. 3.5, в, г) применяют для разравни­вания нанесенного раствора между деревянными маяками на сте­нах, потолках, откосах и заглушинах. Они имеют вырезы на кон­цах, что позволяет разравнивать раствор, когда маяки превыша­ют толщину наносимого намета. Для разравнивания раствора на откосах и оконных заглушинах применяют небольшие малки с вырезом на одном или обоих концах. При этом на верхней и боко­вых сторонах заглушин раствор разравнивают простыми малками, а на нижней поверхности заглушины — закругленными малками.

Зажимы в виде маяков применяют для крепления правил к основаниям; Они бывают простыми и сложными. Простой зажим состоит из лапки с отверстием для пггыря, которым крепится рейка после фиксации. В сложном зажиме дополнительно применяют два

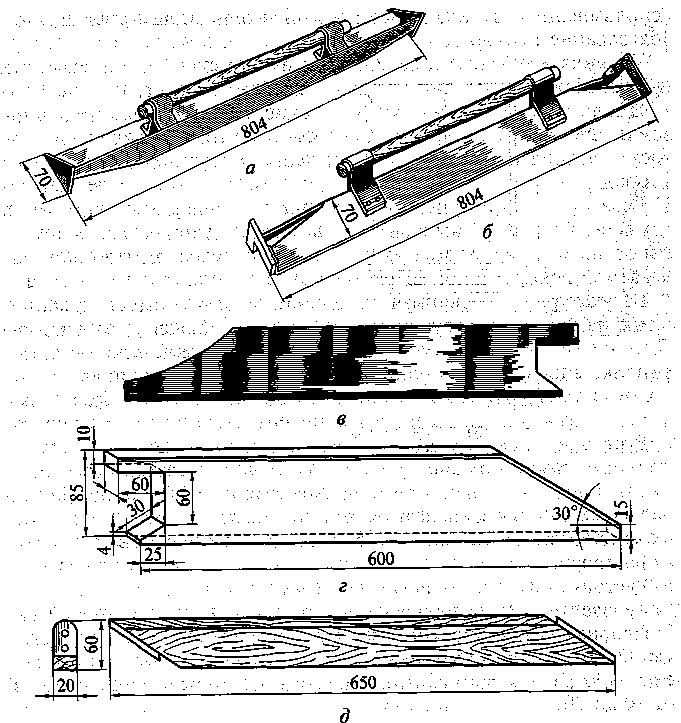

Рис. 3.5. Приспособления для производства штукатурных работ: а — правило металлическое лузговое; б — правило усеченное; в, г — штукатурные малки; д — штукатурная линейка,

винта, вместо лапки используют скобу. Ее надевают на вбитый штырь, предварительно крепят винтом, вставляют в скобу прави­ло (деревянный маяк) и прикручивают вторым винтом.

Марки из раствора и стальные марки предназначены для опре­деления и установления толщины наносимого штукатурного на­мета при провешивании поверхностей основания.

Стальные марки — это короткие самонарезные винты (саморе­зы), а также гвозди толщиной 10 мм и длиной от 50 до 70 мм. Гвозди забивают, а винты завинчивают с учетом толщины штука­турки в швы кладки, шлакобетон или другие легкие бетоны.
