Штукатурные работы высокой сложности (стр. 17 )

Неисправности штукатурных станций, причины их появления и способы

устранения

Неисправности	Причины появления	Способы устранения
Не включается элект­родвигатель одного (или нескольких) аг­регатов при нажатии пусковой кнопки	Перегорела вставка предохранителя или поврежден электри­ческий кабель	Заменить предохрани­тель и при необходи­мости поврежденный кабель
Подается не однород­ный по массе раствор	Не исправен раство­росмеситель или дру­гие агрегаты	Прочистить отверстие для подачи воды, при необходимости заме­нить изношенные ло­пасти и проверить ра­боту растворонасоса
Непрерывный с тук в корпусе раствОросме - сителя	Лопасти мешалок растворосмесителя задевают за корпус	Отрегулировать поло­жение лопастей
Резкие удары в корпу­се растворосмесителя	Измельченные запол-. нители, проходящие через вибросито раст­воросмесителя, со­держат твердые вклю­чения	Проверить составля­ющие раствора, пода­ваемые в растворосме­ситель
Не подается вода в растворосмеситель	Забит всасывающий патрубок растворо­смесителя	Снять рукав, пода­ющий воду, и про­чистить патрубок
Запорные вентили открываются с трудом или не переставая! течет вода	Износились сальники	Разобрать вентиль и заменить сальник

шить давление и трение в напорном рукаве и присоединяемом к
нему рукаве растворонасоса, увеличивая дальность подачи раствора.

Рукав для подачи раствора имеет внутренний диаметр 65 см. Привод смесителя осуществляется от электродвигателя через кли­ноременную передачу и червячный редуктор.

Технические характеристики установки СО-126 для приготовления
и подачи жестких растворов

Производительность, м3/ч                                                2,5

Объем резервуара по загрузке раствора, м3                0,25

Рис. 4.1. Установка для приготовления и подачи жестких растворов СО-126:

1 — салазки; 2 — загрузочный люк; 3 — предохранительный клапан; 4 — манометр; 5 — замок; 6 — кран для сброса давления; 7 — крышка; 8 — кран для изменения давления; 9 — воздушные магистрали; 10 — резервуар; 11 — электропривод; 12 — выходной

патрубок; 13 — напорный рукав с патрубком

Дальность подачи растворов, м:

по горизонтали         115

по вертикали                         40

Расход сжатого воздуха, м3/мин        2,2 (до 2,5)

Рабочее давление, МПа        0,59

Электродвигатель привода смесителя:

мощность, кВт        7,5

напряжение, В        380

частота вращения, с-1        25

Габаритные размеры

(ддинахширинахвысота), мм        .         1800x950x1350

Масса (без растворонасоса), кг        850

Установка (пневмонагнетатель) для приготовления и подачи жестких растворов СО-165 (рис. 4.2) предназначена для приготов­ления или приема, побуждения и подачи к рабочему месту шту - катура для нанесения цементно-песчаных штукатурных растворов подвижностью от 3 до 5 см по осадке стандартного конуса, а так­же декоративных растворов фракцией до 8 мм. Эта установка мо­жет быть использована для приготовления и нанесения бетонных смесей.

Установка СО-165 состоит из П-образной рамы 1 с одноосным шасси 11; смесителя 8 с загрузочным устройством 6, люком и лопастным валом; компрессора 3; трубопроводной системы; элек­тродвигателя 4 и напорного рукава. Смеситель, компрессор и элек­тродвигатель с редуктором крепятся к раме.

Рис. 4.2. Установка для приготовления и подачи жестких растворов СО-165:

1 — рама; 2 — амортизатор; 3 — кожух компрессора; 4 — электродвигатель; 5 — предохранительный клапан; 6 — загрузочный люк; 7 — воронка; 8 — смеситель; 9 — лопастной вал; 10 — кронштейн с рамой; 11 — шасси

Компрессор двухступенчатый с промежуточным холодильни­ком и вентилятором. На внутреннюю поверхность металлического капота, закрывающего компрессор, нанесена шумопоглощающая мастика, уменьшающая шум компрессора при работе. Амортиза­торы 2, прикрепленные к раме, предотвращают воздействие виб­рации от компрессора на раму установки.

Смеситель 8 изготовлен с эллиптическим днищем, на котором установлен лопастной вал 9, в его верхней части расположен заг­рузочный люк 6 с воронкой 7. Люк герметично закрывается крыш­кой с быстросъемным замком. Резинотканевый напорный рукав растворопровода имеет внутренний диаметр 65 мм и длину 100 м.

Принцип работы на установке СО-165 аналогичен принципу работы на машине СО-126: раствор или его составляющие подают через загрузочный люк установки, где он перемешивается и по­буждается лопастью, а затем под воздействием сжатого воздуха порциями поступает в напорный рукав растворопровода.

Технические характеристики установки для приготовления и подачи
жестких растворов СО-165

Производительность, м3/ч        2,5

Объем резервуара по загрузке раствора, м3                 0,3

Дальность подачи растворов, м:

по горизонтали         200

по вертикали         80

Рабочее давление сжатого воздуха, МПа        0,7

Расход сжатого воздуха, м3/мин        2,5

Установленная мощность, кВт        26

Высота загрузки в люк, мм                                1000

Электродвигатель:

напряжение, В        380

частота тока, Гц        50

Габаритные размеры

(длинах ширинах высота), мм                        3 500х 1 500х 1660

Масса (без напорных рукавов

и выходной насадкй), кг                                1700

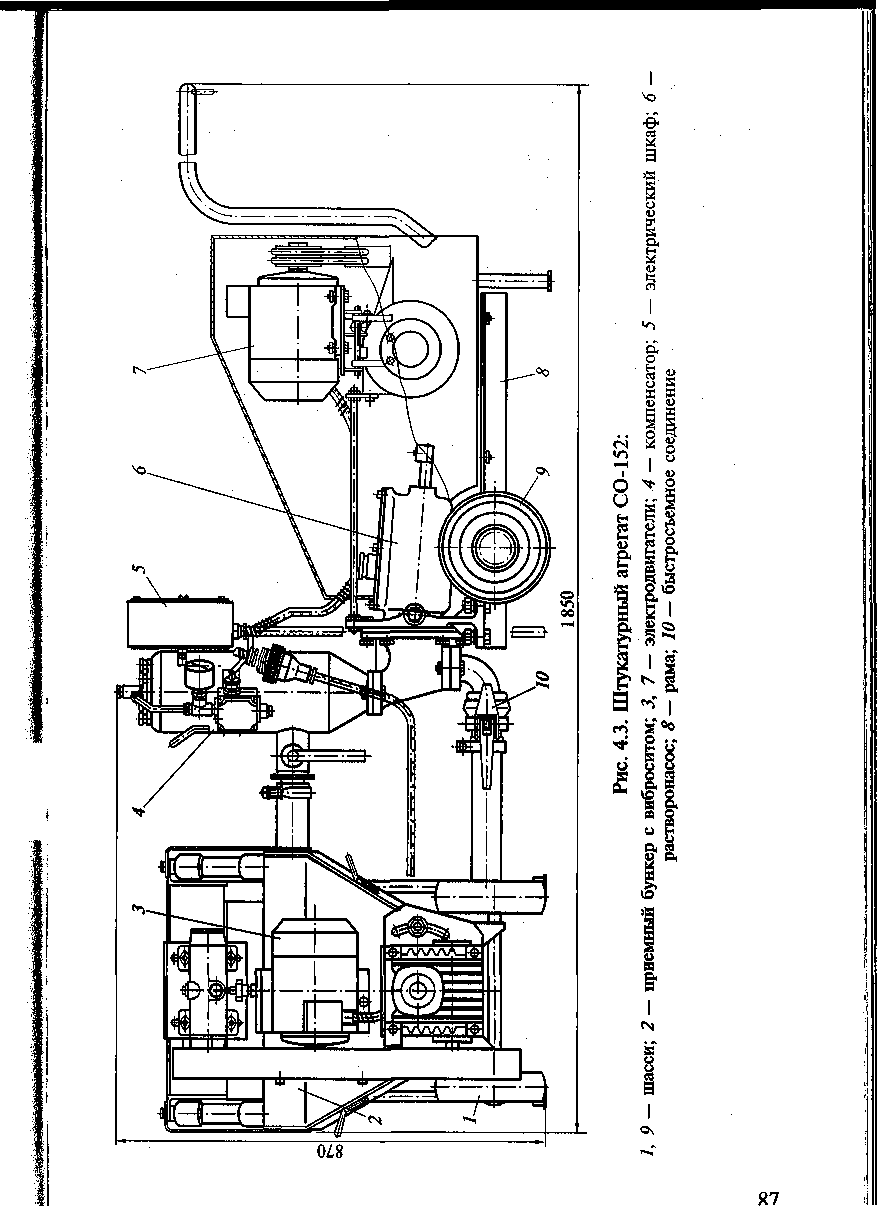

Штукатурный агрегат СО-152 (рис. 4.3) предназначен для при­ема, процеживания, побуждения, подачи и нанесения штукатур­ных растворов, в том числе в труднодоступных местах (коридо­рах, санузлах и т. д.).

Он состоит из двух отдельно расположенных узлов: растворо - насоса 6 и приемного бункера 2, установленных на самостоятель­ных рамах 8 и шасси 1 и 9, соединенных рукавом с быстроразъем­ным соединением 10.

Растворонасос поршневой с непосредственным воздействием поршня на раствор; привод от электродвигателя 3 осуществляется через клиноременную передачу и одноступенчатый конический

ЯМЙЙЙЙШ

редуктор. На двух концах ведомого вала редуктора закреплены кри­вошипы, соединенные вилкой со штоком, где закреплен поршень. Поршень выполнен из двух резиновых манжет и для подачи ра­створа перемещается в цилиндр, шарнирно закрепленный в кор­пусе клапанной камеры. Для предотвращения перегрева в нее за­ливается вода.

Приемный бункер с виброситом оборудован побудителем с приводом от электродвигателя через клиноремённую передачу и червячный редуктор. Через такую же передачу приводится в рабо­ту вибратор. Он имеет угол наклона 5° к горизонтали для удобства удаления отсевов.

Раствор, предварительно пропущенный через вибросито, по­дают в приемный бункер 2. Оттуда он поступает К растворонасосу 6. В раегроронасосе для снижения пульсаций раствора при выходе из форсунки предусмотрен воздушный колпак с закрепленным на нем пультом управления, агрегатом и реле давления, которое отключает электродвигатель 7 при превышении допустимого дав­ления в растворопроводе. Для снижения давления также предус­мотрен переходной кран выходного патрубка.

Два электродвигателя для растворонасоса и бункера — одно­типные.

Для разделения агрегата на два самостоятельных достаточно разъединить рукава.

Технические характеристики штукатурного агрегата СО-152

Производительность агрегата, м3/ч                                                1

Дальность подачи растворов, м:

по горизонтали                                                                                        .... 50

по вертикали                                        ,                                        15

Внутренний диаметр растворопровода, мм                                 38

Число двойных ходов поршня растворонасоса, миг1        88

Электродвигатель растворонасоса:

мощность, кВт                                                                 0,75

напряжение, В                                                                                         220
