Штукатурные работы высокой сложности (стр. 1 )

НАЧАЛЬНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАНИЕ
ПОВЫШЕННЫЙ УРОВЕНЬ

Н. Н. ЗАВРАЖИН

ШТУКАТУРНЫЕ РАБОТЫ ВЫСОКОЙ СЛОЖНОСТИ

Допущено

Экспертным советом по профессиональному образованию в качестве учебного пособия для использования в учебном процессе образовательных учреждений, реализующихпрограммы. начального профессионального образования г и профессиональной подготовки

2-е издание, стереотипное

ACADEMIA

Москва

Издательский центр «Академия»
2010

УДК 693.61/.62(075.32) ББК 38.639.1я722 3-138

Рецензенты:        -

заместитель начальника Строительного управления № 000, ,

. Заслуженный рационализатор Головин; преподаватель спецтехнологии строительных профессий высшей категории, директор ГОУ НПО ПУ № 72 г. Королева, Отличник профессионального образования Российской Федерации        v

3-] 38 Штукатурные работы высокой сложности: учеб, пособие для нач. проф. образования / . — 2-е изд., стер. — М.: Издательский центр «Академия», 2010. — 192 с. — (По­вышенный уровень).

. ISBN 978-5-7695-7322-4

Изложены сведения о штукатурных работах высокой сложности при устройстве улучшенных и высококачественных обычных, декоративных и специальных штукатурных покрытий и примыканий. Особое внимание уделено устройству штукатурок по поверхностям сложной конфигурации при отделке архитектурных деталей. Рассмотрены растворы и способы их приготовления; дефекты оснований и способы их устранения; механизи­рованные и ручные процессы оштукатуривания интерьеров и фасадов (в том числе колонн, арок и архитектурных деталей). Приемы производства штукатурных работ приведены с описанием ручных машин, инструмен­тов, инвентаря, приспособлений, а также требований к качеству работ и йх безопасному выполнению. Методика проверки качества выполнения штукатурных покрытий содержит описание контрольно-измерительных приборов и правила их применения.

Для учащйхей учреждений начального профессионального образова­ния.        ¦ ¦

УДК 693.61/.62(075.32) ББК 38.639.1я722

Оригинал-макет данного издания является собственностью
Издательского центра «Академия», и его воспроизведение любым способом
без согласия правообладателя запрещается

© , 2008

© Образовательно-издательский центр «Академия», 2008 ISBN 978-5-7695-7322-4 © Оформление. Издательский центр «Академия», 2008

ПРЕДИСЛОВИЕ

.'!к ¦ ¦ ;¦        г./        <

у.<        /'¦ ';        ¦¦        U''V:Г':;\        :

-: :..'ч. ?:        .' ' ¦•.        ;VV Г ii ' -' :]У<. - '.'* М

:\v:        --¦        т :        л;:'

.. у?'.:г; \, ; ¦. •¦,,•'/:        . '¦ -'V' ^;к;П К-:г:.; .¦¦'¦' Г. г,

r;-v1'' ¦:i.-        v.7-; - s

Отделочные работы по трудоемкости составляют 25 % от строительно-монтажных работ,; из них устройство штукатурных покрытий может занимать до 50 % от вы­полняемых отделочных работ.

Однако с ростом цен на строительные материалы объемы работ по устройству штукатурных покрытий увеличиваются из-за возможности применения более дешевых материалов.

К устройству штукатурных покрытий предъявляют­ся высокие требования по качеству работ.

Применение разнообразных составов требует умения использовать их по назначению.

Применение растворов несоответствующего состава даже при высоком качестве выполнения работ приво­дит к быстрому или постепенному разрушению штука­турных покрытий.

Введение повышенного количества воды для облег­чения нанесения штукатурных растворов снижает проч­ность штукатурного покрытия, в дальнейшем повыша­ет затраты на исправление дефектов штукатурки, умень­шает сроки ее эксплуатации.

При производстве штукатурных работ следует соблю­дать технологические правила подготовки оснований и устройства самих штукатурных покрытий, выдерживать технологические перерывы (необходимые для тверде­ния каждого слоя), а также толщины всех наносимых и каждого штукатурного слоя в отдельности, так как это приводит к оплыванию наносимого раствора и возмож­ности разрушения штукатурного покрытия.

При механизированном способе устройства штука­турки необходимо уметь работать с растворонасосами, знать, какие использовать форсунки и сопла, под ка­ким углом и на каком расстоянии их располагать от поверхности основания, чтобы избегать потери раство­ра и качественно устраивать штукатурные покрытия.

Значительно сложнее устройство улучшенных и осо-
бенно высококачественных штукатурок по сравнению f

с обычными из-за более высоких требований к произ­водству работ и качеству выполненных покрытий.

Оштукатуривание колонн, арок, разделка углов, ус­тройство штукатурки на архитектурных деталях явля­ются работами повышенной сложности, их качествен­но выполняет только Штукатур высокой квалификации, изучивший правила производства этих работ, знающий, какие шаблоны следует применять и как ими пользо­ваться.

Сложно также устраивать декоративную штукатур­ку, позволяющую получать окончательную отделку фа­садов и интерьеров без дополнительной окраски или облицовки выполненных штукатурных покрытий и зна­чительно снижать трудоемкость и стоимость всех отде­лочных работ.

Данное учебное пособие предназначается для под­готовки квалифицированных рабочих отделочных про­цессий в учреждениях начального профессионального образования.

ЗДАНИЯ И СООРУЖЕНИЯ. СВЕДЕНИЯ
ОБ ОТДЕЛОЧНЫХ РАБОТАХ И ШТУКАТУРНЫХ
РАСТВОРАХ

Краткая характеристика зданий.

Последовательность выполнения отделочных работ

Краткая характеристика зданий. Здания предназначены для про­живания, хозяйственной и культурно-просветительной деятель­ности людей. Их подразделяют на жилые, общественные (детские сады, школы, кинотеатры, институты, музеи, магазины, боль­ницы, сбербанки и т. д.), производственные (промышленные пред­приятия, теплостанции и т. д.) и сельскохозяйственные, пред­назначенные для производства и переработки сельскохозяйствен­ной продукции.

К сооружениям относятся АЭС, компрессорные станции, кол­лекторы наружных водопроводов, канализации; теплоцентрали и т. д.

Здания возводят малоэтажными (одноэтажными), многоэтаж­ными и высотными. Малоэтажные здания — это в основном про­мышленные предприятия и индивидуальные коттеджи; многоэтаж­ные и высотные здания— это жилые и административные дома. Малоэтажные здания выполняют из различных, в основном штуч­ных, материалов, многоэтажные и высотные здания — из сборных панелей заводского изготовления, монолитного железобетона, воз­водимого полностью непосредственно на строительном объекте (многоэтажные здания устраивают также из бетонных блоков и кир­пича). Долговечность зданий определяют сроком их эксплуатации: высотные здания — только первой степени (более 100 лет); много­этажные здания — первой и второй степени (от 50 до 100 лет); малоэтажные здания, как правило, — третьей степени (от 30 до 50 лет). Здания со сроком эксплуатации менее 30 лет считаются временными (в основном это деревянные постройки). Современ­ное железобетонное здание (рис. 1.1, а) возводят, ярко выражая его архитектурную особенность. Выразительность кирпичному дому (рис. 1.1, б) придают различные архитектурные детали. Различают интерьеры (внутренняя часть зданий) и фасады (наружная часть зданий).

Фундамент 3 — это подземная часть здания. Глубина его зало­жения зависит от качества грунта (основания 1) и возможности

1а*

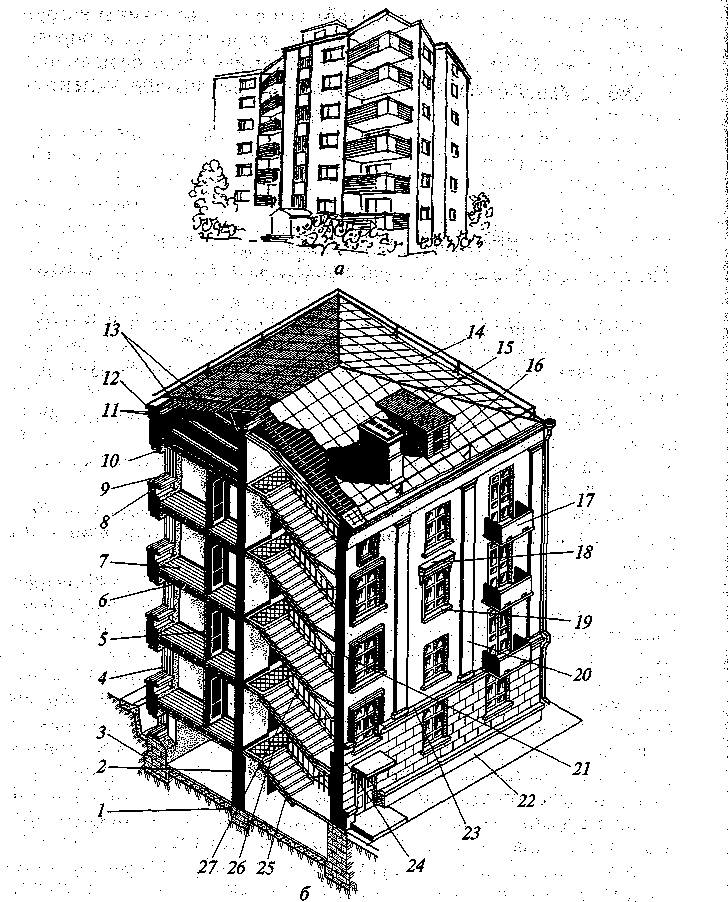

Рис. 1.1. Здания:

в — железобетонное; б кирпичное; 1 — основание; 2 *— внутренняя стена; 3 — фундамент; 4 оконный проем; 5—перегородка; 6 — перекрытие; 7— пол; 8 — подоконник; 9 — заглушина; 10 — чердачное перекрытие; 11 — деревянные стропила; 12 карниз; 13 — обрешетка; 14 — кровля; 15 — вентиляционные каналы, 16 — слуховое окно; 17 — балкон; 18— сандрик; 19 — наружный слив; 20 ~ пилястра; 21 — наружная стена; 22 — доколь; 23— поясок; 24 — перемыч­ка; 25 — марш лестницы; 26 — площадка лестницы; 27 — перила

его промерзания; площадь подошвы зависит от величины нагруз­ки, передаваемой зданием. Фундамент рассчитывается и опреде­ляется проектом. В многоэтажных и высотных домах фундаменты обычно устраивают свайными, в малоэтажных зданиях — ленточ­ными и столбчатыми.

Стеш — ограждающие конструкции, изолирующие внутрен­нюю часть здания от внешнего пространства, жары и холода. Не­сущие стены воспринимают нагрузку от верхней части здания, самонесущие стены и перегородки 5 — только собственную на­грузку. В наружных стенах 21 расположены оконные проемы 4 с наружными сливами 19, во внутренних стенах 2 и перегородках 5 — двери. Над ними устраивают перемычки 24. С внутренней стороны оконного проема находятся вертикальные и горизонтальные заг - лушины 9, под которыми устанавливают подоконники 8. В местах примыкания к крыше наружную часть стены расширяют, образуя карниз 12. Стены могут расчленяться архитектурными деталями; к которым относятся:

пояски 23 — горизонтальные; сандрики (над окнами) 18 — горизонтальные наружные выступы; цоколь 22 — выступающая наружная часть стены (от ее осно­вания), имеющая архитектурную форму; пилястра 20 — архитектурный вертикальный выступ в стене в виде встроенного в нее четырехугольного столба, обработанного под колонну; колонна архитектурный элемент или опора, поддержива­ющая балку, или балочное перекрытие (обычно круглого сече­ния). Колонна состоит, как правило, из базы, ствола и верхней завершающей части — капители.

Для архитектурной выразительности фасада здания и улучше­ния условий проживания людей устраивают эркеры, балконы 17 и лоджии. Эркер — архитектурный полукруглый или многогран­ный выступ в стене, освещенный окнами и проходящий через несколько этажей. Балкон — площадка с ограждениями, выступа­ющая на этажах здания. Лоджия — помещение в виде ниши, обычно углубленное на фасаде здания и открытое с одной стороны (мо­жет быть застекленной).
