Вытягивание тяг арок. При обработке любых криволинейных поверхностей определяют радиус дуг тяг и центры их радиусов. От точности фиксации центра и радиуса зависит качество тяг. Для криволинейных поверхностей самым сложным является вытяги­вание тяг из нескольких точек с различными радиусами.

Приспособления не зависят от криволинейности тяг арок. Каж­дое состоит из радиусной рейки различной длины с отверстием на одном конце, к которому продольно прибивают профильную доску с шаблоном, повторяющим форму тяги, а к ней — попе­речные салазки длиной 100...400 мм. Салазки размещают на уров­не, обеспечивающем толщину тяги. Их немного скашивают, что­бы они не срезали грунт штукатурки при перемещении.

, Полуциркульные арки вытягивают одним радиусом, равным половине ее ширины. Точку (центр) радиуса находят, откладывая это расстояние шнуром с веском на доске, прибиваемой внутри арки. Это длина рейки, но ее прибивают несколько выше, упирая концом в точку центра радиуса (рис. 6.8, а), и вытягивают тягу арки. Прямолинейную часть арки вытягивают от криволинейной сверху вниз.

Лучковые арки (с резким переходом криволинейной части к вертикальной) также вытягивают из одной точки; сначала при­мерно определяют центр радиуса (посередине или несколько ниже). Высота расположения точки зависит от крутизны арки: чем она положе, тем больше радиус и тем ниже располагается точка (центр) радиуса. Посередине арки затем прибивают доску, на ко­торой откладывают уточненный центр. Прибив радиальную рей­ку, вытягивают тягу. Ее профиль должен совпадать с профилем в дальнейшей выполняемой тяги прямоугольной части арки.

ГА*

В стрельчатых и коробовых арках тяги вытягивают, определяя несколько центров радиусов. Их удобнее находить по чертежам.

Стрельчатые арки вытягивают из двух центров. В зависимости от крутизны они могут находиться на одном или разных уровнях.

После определения центров внутри арки прибивают доску, на которой откладывают центры радиусов тяг, с помощью радиус­ной рейки вытягивают первую половину криволинейной арки, затем, переставив рейку, вытягивают вторую половину.

Коробовые арки вытягивают, перемещая рейки в три точки (рис. 6.8, б). Сначала вытягивают более пологую верхнюю часть из нижней точки, затем — более крутые.

При устройстве любых криволинейных тяг, передвигая рейку из одного центра в другой, тщательно сопрягают их дуги, чтобы они сошлись полностью.

Вытягивание наличников. При обработке верхний наличник протягивают, заходя за угол вертикальных (боковых) налични­ков и срезают под углом 45°, что позволяет боковые наличники отделывать только по одному разу. Нижние тяги вертикальных наличников должны совпадать с подоконной тягой.

При вытягивании подоконных тяг верхний выступ (отмазку) профильной доски устраивают как можно уже, а шаблон переме­щают по широкому нижнему правилу, легко передвигая его.

Устройство плинтусов. Плинтуса и галтели в сырых помещени­ях выполняют из цементных растворов. Обычно их отливают на месте: на небольшом расстоянии от стены устанавливают дере­вянный профиль с обратной стороной плинтуса. Заливают раствор подвижностью 3... 5 см по осадке стандартного конуса и уплотня­

ют его. После схватывания раствора деревянный плинтус снима­ют. Изготовленный плинтус при необходимости подправляют.

Оштукатуривание колонн и пилястр

Колонны бывают квадратными, круглыми, многогранными, без сужения и с сужением — энтазисом (у круглых колонн). Мая­ки устраивают на всех одиночных колоннах, кроме прямоуголь­ных, и на пилястрах. Они, как ремнем, опоясывают колонну по спирали.

На прямых колоннах вверху наносят марку из гипсового ра­створа или забивают гвоздь. С поверхности марки из раствора или шляпки гвоздя опускают весок, провешивают колонну и по шну­ру устраивают одну-две марки вдоль и одну марку внизу колонны. Так провешивают все стороны колонн.

Если прямые колонны образуют один ряд и расположены на одной прямой линии, то сначала сверху провешивают и устра­ивают марки из гипсового раствора или гвоздей на первой и пос­ледней колоннах, затем по поверхности марок натягивают шнур и устраивают марки в одной плоскости на промежуточных колон­нах. Если выступы вырубить невозможно, то приходится увеличи­вать толщину намета.

На внешней Поверхности провешенной колонны по отвесу ус­танавливают правила таким образом, чтобы они выступали от основания колонны на толщину марки. Марки удаляют и между правилами наносят сначала обрызг, затем грунт и накрывочный слой, разравнивая правилом или полутерком и затирая схватив­шийся намет на гладких колоннах. Правила перевешивают и пос­ледовательно оштукатуривают остальные колонны.

Оштукатуривание прямых четырехгранных колонн без проме­жуточных марок выполняют после установки правил по отвесу таким образом, чтобы их ребра выступали из-за плоскости ко­лонн на толщину штукатурки (на 15 ...20 мм) (рис. 6.9). Между правилами наносят раствор, последовательно слои обрызга, грунта и накрывки. Каждый слой разравнивают (полутерком или правй - лом), накрывочный слой также затирают и перевешивают маяч­ные правила на смежные стороны колонн. Оштукатурив все сто­роны колонны, неровности выправляют и натирают усенки.

Эти четырехгранные колонны также оштукатуривают, навеши­вая точно по оси правила одновременно на двух противополож­ных сторонах. Установив шаблон, сначала оштукатуривают каж­дую из этих сторон, затем смежные стороны, выправляя неров­ности после снятия правил.

Многогранные (шестигранные) колонны провешивают, на их поверхности устанавливают маяки и навешивают правила (рис.

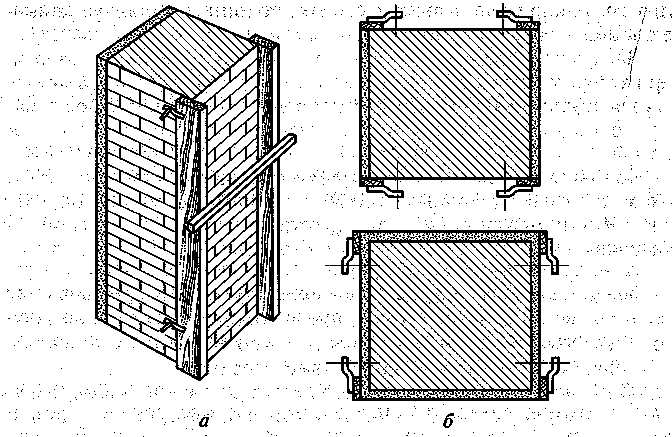

Рис. 6.9. Навешивание правил (с) и оштукатуривание четырехгранной

колонны (б)

6.10, а). На колоннах с каннелюрами одну из сторон шаблона направляют вперед. Слои раствора наносят и разравнивают таким же способом, как при оштукатуривании соответственно гладких

4

а        б

Рис. 6.10. Вытягивание тяг шестигранных колонн:

а — гладкой; б — с каннелюрами; 1 — правило; 2 — полозок; 3 — салазки; 4 —
подкос; 5 — профильная доска

прямых (например, четырехгранных) колонн и колонн с канне­люрами.

На круглых гладких колоннах по маякам наносят раствор и, прижимая к нему шаблон-правило, сверху вниз протягивают его, срезая лишний раствор. По грунту после схватывания наносят на - крывочный слой и также после схватывания затирают полутер - ком.

Колонны с энтазисом (с сужением по высоте) провешивают, сначала измеряя верхний и нижний радиусы колонны и опреде­ляя разницу между ними/ Затем изготавливают Шаблон для ошту­катуривания энтазиса (рис. 6.11, а). Его установка показана на рис. 6.11, б. ¦ ’        •¦¦г.'.-.'

Марки устраивают из гипсового или известково-гипсового ра­створа или, по возможности, из гвоздей в нижней части колонны толщиной около 20 мм. На нее сверху протягивают шнур с отве­сом, касаясь им шляпки гвоздя или поверхности марки, Вверху колонны от линии отвеса линейкой переносят разницу между верх­ним и нижним радиусами. . На этой отметке забивают гвоздь или

а — перенесение на шаблон кривой энтазиса упрощенным Способом; б — подго­товка колонны к вытягиванию тяги; 1 — рейка; 2 — гвозди; 3 — маяки; 4, б —

шаблоны; 5 — правило

устраивают марку. Аналогично устраивают вверху и внизу следу­ющие марки.

По месту провешивания набрасывают промежуточные лепки из гипсового или известково-гипсового раствора через 1,5... 3,0 м. Сбоку от верхней марки (гвоздя) к нижней опускают шнур отве­са; по нему срезают излишки раствора на лицевой поверхности лепков.

До нанесения раствора для его разравнивания изготавливают правила-лекала с учетом сужения. Для этого берут доску и рейку сечением 30 х 30 мм. Их длина должна быть равна высоте колонны. Рейку к доске прибивают снизу до места сужения колонны (при­мерно на расстоянии, равном 1/3 ее длины). В верхней части по направлению к колонне отмеряют расстояние, равное ее суже­нию. Рейку внутренней стороной изгибают до этой точки, там прибивают к доске. Вдоль ее внутренней стороны карандашом проводят линию, по которой после снятия рейки пропиливают доску и эту грань зачищают.

В дальнейшем между нижним и верхним маяками на колон­ну наносят раствор и разравнивают его, протягивая правило - лекало.

Многогранные колонны вытягивают таким же способом, как круглые, применяя правило-шаблон, форма которого должна со­ответствовать форме многогранной колонны.

Пилястры подготавливают и оштукатуривают аналбшчно мно­гогранным колоннам.

На круглых ровных и сужающихся колоннах, а также на ко­лоннах с каннелюрами (вертикальными желобками, отделенны­ми между собой узкими вертикальными выступающими пояска­ми) штукатурные покрытия устраивают, применяя качающийся шаблон. Для этого сначала устраивают поперечные, обычно сплош­ные, маяки. Затем окружность вверху колонны делят на четыре части, если ее радиус постоянен, илй на 6 ... 10 частей. На их гра­ницах проводит линии цо опущенному отвесу от верхней отметки к нижней.

По этим линиям устанавливают (и закрепляют) правила, а по ним — качающийся шаблон. Он состоит (рис. 6.12, а) из профиль­ной доски 1, двух вертикальных салазок 2, прикрепленных к ним полозками 3 с прорезями.

Ушки профильной доски вставляют в прорези салазок, зак­репляемых большими гвоздями. Ширина этих прорезей не менее чем на 5 мм превышает толщину ушек профильной доски, чтобы салазки свободно качались, перемещаясь по отношению к про­фильной доске не менее чем на 30°. От профиля доски зависит профиль выемки каннелюр.

На рис. 6.12, б показано расположение маяков, этого шаблона и правила.

р

При оштукатуривании колонн между правилами набрасывают раствор, вставляют и передвигают шаблон снизу вверх, прижи­мая салазки к правйлам. При сужающейся колонне выдвигают вперед одну сторону шаблона, расстояние между салазками умень­шают при сужении ширины каннелюр или, поясков.
