Штукатурные работы высокой сложности (стр. 4 )

При приготовлении цементно-известковых растворов воду от­дельно добавляют в известь и цемент, соответственно получая известковое и цементное молоко. При регулярном перемешива­нии сначала в известковое молоко вводят песок, затем в однород­ную массу вводят цементное молоко. Полученный раствор проце­живают. Он может применяться в течение 2 ч после приготовле­ния, после чего начинает схватываться и становится непригод­ным.

Во внутренних (с относительной влажностью не более 60 %) и наружных помещениях, не подверженных систематическому ув­лажнению, в цементно-известковых растворах допускается известь частично или полностью заменять глиняным тестом (подвижно­стью до 13... 14 см). При этом соотношения объема вводимого гли­няного теста к объему цемента не должно превышать 1:1,5.

Цементные растворы применяют для оштукатуривания тех же поверхностей, что и при использовании цементно-известковых растворов. Но для помещений с влажностью воздуха до 60 % их не применяют, за исключением работ по перетирке бетонных поверх­ностей. Эти растворы самые жесткие (жесткость увеличивается при введении песка), но они значительно прочнее других шту­катурных растворов, особенно известковых, однако медленно твердеют.

Цементные растворы готовят на объекте, регулярно переме­шивая их до однородной массы. Сначала в цемент вводят песок, затем затворяют его водой (перед нанесением). Количество воды зависит от подвижности раствора.

Составы штукатурных растворов в зависимости от вида основа­ния (по объему) приведены в табл. 1.1 (по данным СП 82-101-98 «Приготовление и применение растворов строительных»).

Как видно из табл. 1.1, состав раствора зависит от вида основа­ний при устройстве грунта и обрызга штукатурки; для накрывоч - ного слоя -- только от вида грунта (нижележащего слоя). ;

При производстве штукатурных работ из приведенных соста­вов приходится подбирать определенные марки растворов (табл. 1.2,1.3). Соотношение компонентов в основном зависит от марки вяжущих: чем она выше, тем большее количество заполнителя может вводиться. Повышенное количество заполнителя приводит к снижению прочности покрытия, пониженное — к перерасходу вяжущих. Воду вводят до требуемой подвижности раствора.

Составы являются ориентировочными, так как возможно их изменение в зависимости от вида песка и сорта извести. Коррек-

Составы штукатурных растворов в зависимости от вида основания (по объему)

;• Вид оштукатуриваемой поверхности	Штукатурный раствор
цементный (цемент: песок)	цементно-известковый (цемент: известь: песок)	известковый (известь: песок)	известково-гипсовый (известь: гипс : песок)
Наружная штукатурка стен, цоколей, Карнизов, колонн, пилястр, подвергающихся систематическому увлажнению, а также внутренняя штукатурка — в помещениях с относительной влажностью воздуха свыше 60 %
Дляобрызга "
Каменные и бетонные	От 1 : 2,5 до 1:4	Or 1 : 0,3 : 3 до 1 : 0,5: 5
.         . Для грунта ¦¦        ¦
Каменные и бетонные	От 1: 2 до 1 : 3	Ог1:0,7:0,5до1:1,2:4	'.-гг:,:,., - г:' ¦¦
Для накрывонного слоя '
При применении цементных и цементно - известковых растворов нижнего слоя (грунта)	От 1:1 до 1:5	От 1:1: 1,5 до 1:1,5: 2

Марки штукатурных растворов в зависимости от; марок вяжущих

Таблица 1.2

Марка вяжущего (цемента)	; Объемное соотношение с песком раствора марки	Добавки гипса (по объему)
мню	М 75	М 50	МЗО	М 15	М 10	: м 8	М 4
‘ Цементные (цемент: песок)
М 200	— ::	1 : 2,5	1:5	Л.-)	—	—	¦ ¦ —
МЗОО	—	1:3	1 : 4,5	i —	; —	;	—
М 400	1 : 3	! 1:4	1:6	'¦ V—:-	¦ —	i: ' — ;	—	—
; Сложные цементно-известковые {цемент : известь: песок)
М 200	— •	1:0,1: 2,5	1 :0,5: 6	1 : 1,5:7	1 : 7,7: 12	1 : 4: 12	—	— ¦ г
МЗОО	1 : 0,2 : 3	1 : 0,4:4,5	1: 1,2:9	1: 1,5:7	г-:4	1:5,5: 16	¦ —\	— 1
М 400	1 : 0,2 : 5	1 : 0,3: 4	1 : 0,7 ; 6	1 : 1,7 : 12	1:3:9	. ¦; ..г=г'.' Г.	1:6:18	' —¦-
М 500 .	1 : .0,3:4	1 : 0,5: 5	1:1:8	,1.	—	,
М600	' —-	1:0,4:4,5	1: 0,7:6	—	—' ¦ ¦	—	—	—

Область применения	Объемное соотношение с песком раствора марки	Добавки гипса (по
вяжущего (цемента)
М 100	М 75	М 50 '	мзо	М 15	М 10	М 8	М 4 ;	; объему)
Известково-песчаные (известковое тесто	: песок)	' ч '¦¦¦¦¦
Для грунта и обрызга:
известь I с	—’	— .. .	¦ -	.. . ...	..		-¦	1:4:3	'
известь II с	—	—	—	1 : 3: 2,5	...... .
Для накрывки:
известь I с	К ¦ ¦	ч. _ .	' —5'	-	1 : 1
известь 11 с	— ..	ч — ¦	Г	. ' —	1:1,5	| : — ¦
Известково-гипсовые (добавки гипса минимальные и максимальные к известково-песчаному раствору — минимальные
для извести 1с, максимальные —	для извести II с)	| .

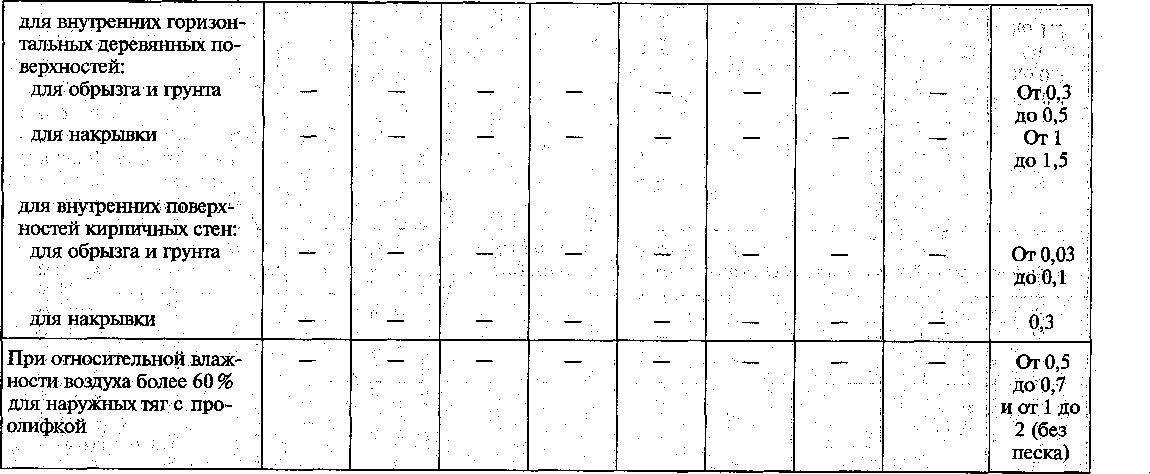

При относительной влаж­ности воздуха 60% и ниже:.
; для внутренних деревян - j ных и гипсовыхстен и пет
1 регородок-
;¦ для образга и грунта	—	—	—	—	. —	-Г-'	: От 0,1
; до 0,3
для накрывки	От 1 ! . до 1,2

тировку выполняют в лаборатории: Воду вводят до требуемой (ра­бочей) подвижности раствора. ;¦ •' ;.V

Гипсовые растворы на основе пблуводнрго гипса применяют д ля внутренней штукатурки деревянных и гипсовых стен и перегоро­док в помещениях с относительной влажностью воздуха до 60 %:. Так как растворы могут схватываться через 5... 7 мин после приго­товления, становясь непригодными, рекомендуется вводить воду в сухую смесь непосредственно перед нанесением раствора. В гип­совых растворах применяют также замедлители твердения гипса. Их вводят при затворении водой гипса в следующем количестве; (% по массе от гипса):

Водный раствор мездрового или костного клея                0,2... 0,5

Водный раствор квасцов или буры                ... 5...20 J

Известковое тесто плотностью 1:400 кг/м3                                5...20 j

Гипсовые растворы на основе обезвоженного двукратной тер­мообработкой, очищенного от примесей ангидритового гипса применяют для внутренней штукатурки любых поверхностей в помещениях с относительной Влажностью воздуха до 60 %. Завод­ские сухие смеси, в состав которых входят пластификатор и за­медлитель твердения, перед нанесением затворяют в смесителе, водой до подвижности раствора 10... 12 см по осадке стандартного конуса.
