Технология вакуумного закрепления (стр. 10 )

Также имеются специальные размеры!

Глушитель № 000

Вакуумная система FLIP-POD™

Вакуумная система закрепления FLIP-POD™ была разработана для закрепления крупных заготовок из алюминия, пластика или древесины.

Эту систему можно использовать на фрезерных или шлифовальных станках с ЧПУ.

Кратко о преимуществах:

°  Благодаря контролируемой подаче вакуума, заготовка остается в правильном положении все время в течение механической обработки

°  FLIP-POD™ является модульной системой и может быть использована на обычных фрезерных станках с КЧПУ даже для сверлильных работ

o  Не находясь в использовании, все переходные приставки хранятся внутри отверстий пластины переходной приставки. Их можно использовать в любое время для быстрого обмена между различными операциями механической обработки

°  FLIP-POD™ уменьшает время подготовки между сменой заготовок и тем самым увеличивает производительность

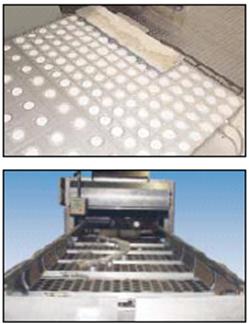

Система закрепления FLIP-POD™ для абграт-прессов с КЧПУ, используемая на деталях самолета

Вариант использования, демонстрирующий активные и неактивные системы FLIP-POD™

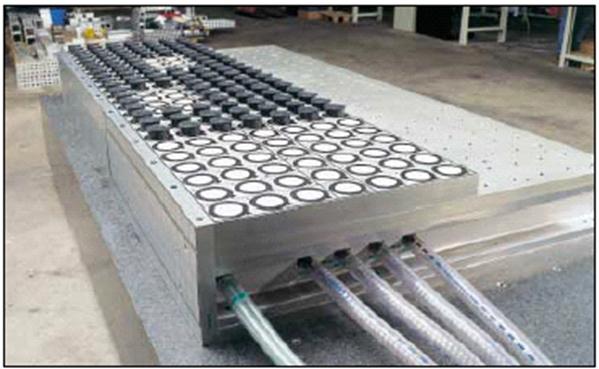

Вакуумное зажимное приспособление FLIP-POD™ длиной 6м, состоящее из 3 участков (секторов)

Вакуумная система FLIP-POD™

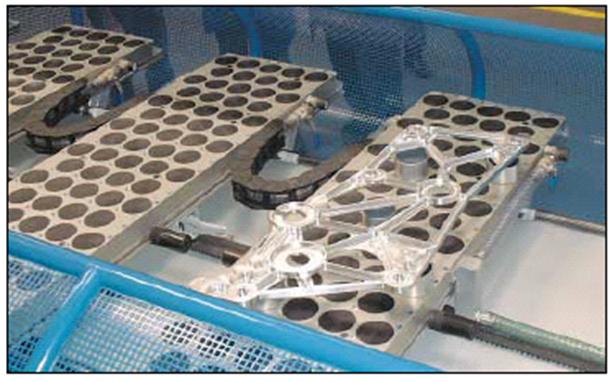

Система закрепления FLIP-POD™ в рабочем состоянии, подготовленная для крупной алюминиевой заготовки с контурами

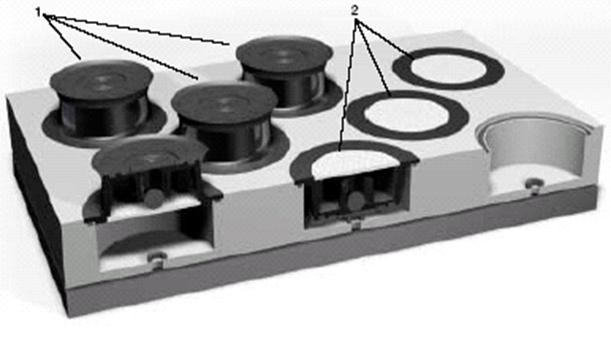

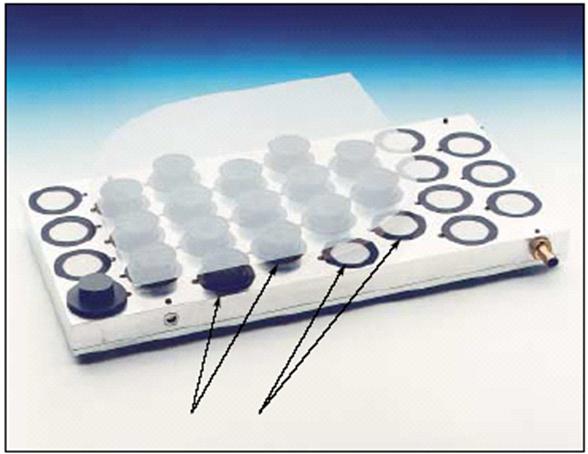

Круглые полимерные переходные приставки (1), выступающие из пластины переходной приставки при использовании. Неиспользуемые переходные приставки лежат в пазовой впадине (2) пластины переходной приставки. Простое переворачивание их активирует и деактивирует переходные приставки.

Вакуумная система FLIP-POD™

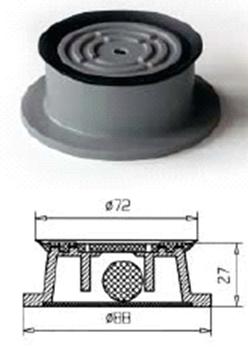

Рисунок в поперечном разрезе показывает работу переходной приставки. Простое «переворачивание» приводит их в рабочее состояние. Они автоматически включаются, когда оператор переворачивает их. Все активные переходные пластины располагаются на 27мм над поверхностью пластины, позволяя фрезеровать контур и вырезать пазы на внешних контурах.

Фиксированные и выдвижные базирующие элементы переходных приставок гарантируют высокую точность.

Базирующие элементы переходных приставок можно использовать в обеих фиксированной и выдвижной версиях, каждая из которых подходит для любой полости переходной приставки.

После установки заготовки в заданное положение выдвижные переходные приставки передвигаются назад в пластину переходной приставки, как только начинается подача вакуума, позволяя режущему инструменту свободно двигаться.

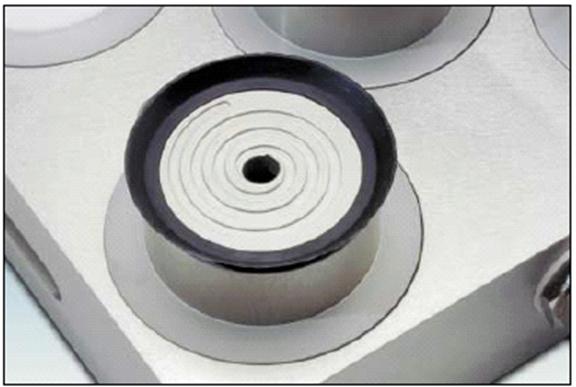

У системы Alu FLIP-POD™ точная, определенная поверхность для заготовки. Допустимое отклонение по высоте составляет всего 50μ. Они подходят для механической обработки торцевых поверхностей на обеих поверхностях, особенно это касается металлических заготовок.

FLIP-POD™ с присоской Выдвижные и фиксированные ALU FLIP-POD™

Базирующие элементы

переходных приставок

В комплект FLIP-POD™ входит: Комплекты FLIP-POD™, полимерная версия

№	Описание	Участок/решетка	Переходные приставки
83100	Комплект 100 FLIP-POD™	1м2/100мм	100
83200	Комплект 200 FLIP-POD™	2м2/100мм	200
83300	Комплект 300 FLIP-POD™	3м2/100мм	300
83400	Комплект 400 FLIP-POD™	4м2/100мм	400

№	Название	Шт.
11392	Устройство FP	100
11393	Присоска FP	100
11394	Прокладка для центрового отверстия FP	100
11395	Большая прокладка FP	100
82136	Выдвижные Базирующие элементы переходных приставок FP	3
82137	Фиксированные Базирующие элементы переходных приставок FP	3

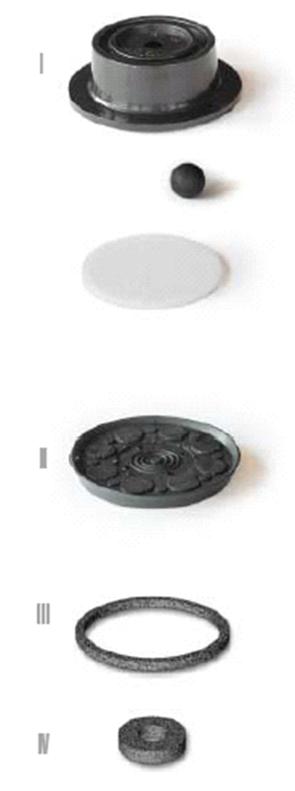

Комплектующие детали и запчасти к FLIP-POD™

	№	Описание
I	11392	Устройство FP, укомплектованное фильтрующим элементом и шаровым наконечником
II	11393	Присоска FP, устанавливаемая на устройство
III	11395	Крупный герметик FP для верхнего желобкового герметика
IV	11394	Герметик FP для центрового отверстия для полости переходной приставки

Укомплектованная система FLIP-POD™ компании Witte

Внизу: Альтернативная версия

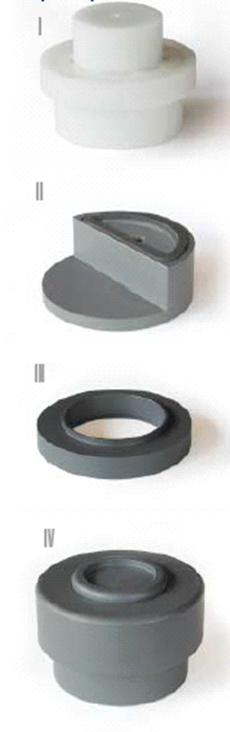

Комплектующие детали и запчасти к FLIP-POD™

	№	Описание
I	82136	Выдвижные базирующие элементы переходной приставки FP, автоматически выдвигающиеся при подаче вакуума
II	82138	FP Polymer-Half-Pod (1/2)
III	11396	Поднимающее кольцо FP ½”
IV	85662	Перегрузочная переходная приставка FP Для легкой установки в заданное положение крупных заготовок через системы Flip-Pod

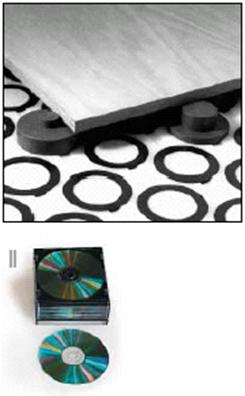

IV Перегрузочный FLIP-POD™ компании Witte, полимерная версия

Комплектующие детали и запчасти к FLIP-POD™

	№	Название
I	82137	Фиксированные базирующие элементы переходных приставок, включая устройство, штыри и разделительные диски
II	89093	Видео FLIP-POD™ на CD-ROM

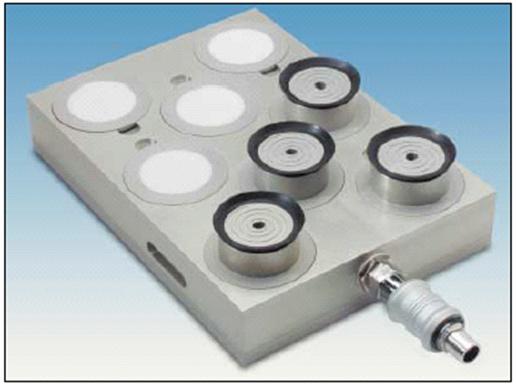

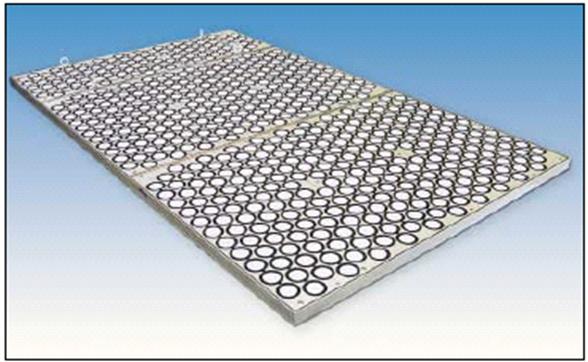

Пластина переходной приставки, готовая к использованию с системами ALU FLIP-POD™

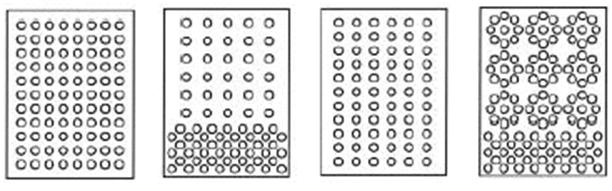

Схематичные чертежи показывают диапазон возможных эскизных панелей переходной приставки

Пользователь может выбирать эскиз панели, который больше подходит для деталей, подлежащих механической обработке. Панель переходной приставки может быть выставлена почти в любом эскизе и комбинации.

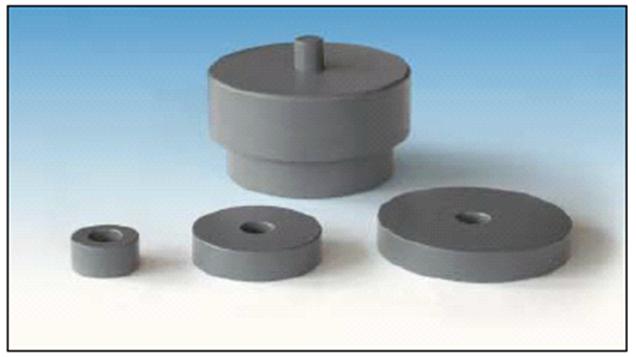

Комплектующие детали и запчасти к ALU FLIP-POD™

	№	Название
I	84408	FP Укомплектованный уплотняющей прокладкой, фильтрующим элементом и шаровым наконечником (11394 и 11395 заказываются раздельно)
II	30584	Уплотняющая прокладка FP для Alu-Pod
III	12124	Полимерный шаровый наконечник FP Ø15,8мм
IV	12125	Фильтр FP Ø61х3мм
V	11395	Крупная уплотняющая прокладка FP для Пластины переходной приставки Ø88х4,5мм
VI	11394	Прокладка для центрового отверстия FP для полости переходной приставки Ø38х6мм

ALU-FLIP-POD™ компании Witte в своем первоначальном состоянии без уплотняющих прокладок

Комплектующие детали и запчасти к ALU FLIP-POD™

	№	Название
I	85328	Алюминиевая переходная половинная приставка FP, включая 1м уплотняющей прокладки Ø5мм

Половинная приставка, алюминий

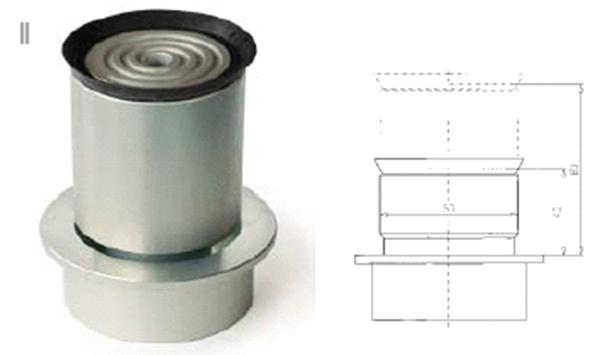

Регулируемые по высоте системы ALU FLIP-POD™

	№	Название
I	90628	Регулируемый по высоте ALU Flip-Pod (специальная форма)
II	90860	Регулируемый по высоте ALU Flip-Pod

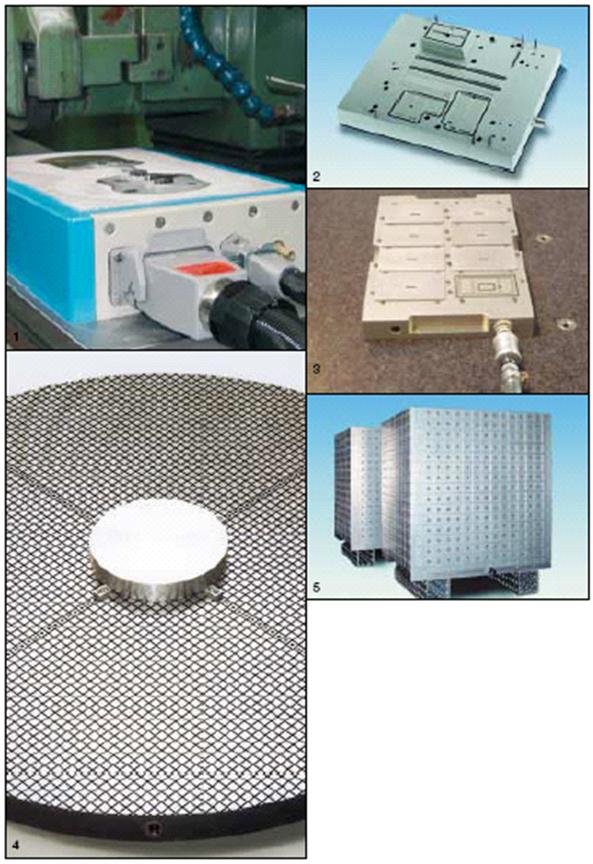

1.  Заготовки, замороженные на Ice-Vice™

2.  Вакуумная пластина для закрепления корпуса небольшого переносного компьютера

3.  Зажимное приспособление для карт с микропроцессором

4.  Кольцевое зажимное приспособление Ø1500мм

5.  Вакуумный куб с интегрированным резервуаром-хранилищем и магистральным распределителем, приблизительно 800х800х900мм, используемым в центре механической обработки с автоматической 24-часовой системой автоматической смены приспособлений-спутников на станке. Детали удерживаются вакуумом во время механической обработки, транспортировки и простоя.

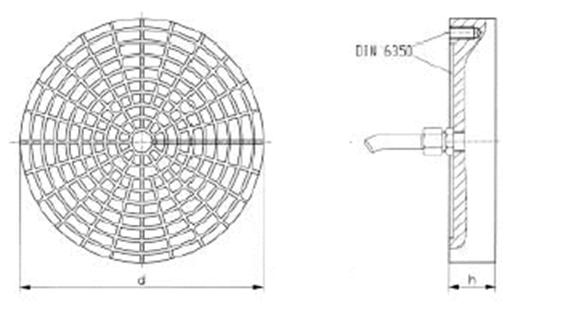

Круговые зажимные приспособления решетчатого типа

В комплект входит:

Уплотняющая прокладка 10м (высота=38мм) или 20м (от высоты=48мм), 4 стопорных винта

Эти круговые зажимные приспособления

идеально подходят для заготовок дискового или кругового типов для механической обработки, к примеру, на токарном станке. Их используют в отраслях, занимающихся обработкой стекла и полимеров, но возможна также и механическая обработка металла.

Алюминий Сталь

№	Размер решетки	Ø х высота	кг
80836	10,0	Ø100х38	1
80837	10,0	Ø125х38	1
80838	10,0	Ø160х38	2
80839	10,0	Ø200х38	3
80840	10,0	Ø250х38	5
80841	12,5	Ø315х48	5
80842	12,5	Ø400х48	16
80843	12,5	Ø500х58	31
80844	12,5	Ø630х58	49

№	Размер решетки	Ø х высота	кг
80845	10,0	Ø100х38	2
80846	10,0	Ø125х38	3
80847	10,0	Ø160х38	6
80848	10,0	Ø200х38	9
80849	10,0	Ø250х38	14
80850	12,5	Ø315х48	14
80851	12,5	Ø400х48	47
80852	12,5	Ø500х58	89
80853	12,5	Ø630х58	142

Специальные размеры изготавливаются по требованию!
