Технология вакуумного закрепления (стр. 3 )

В комплект входит:

соединительное устройство с 2-метровым вакуумным шлангом - 1 шт., вентилируемый ручной клапан в 3/2 хода и вакуумный Контрольно-измерительный прибор

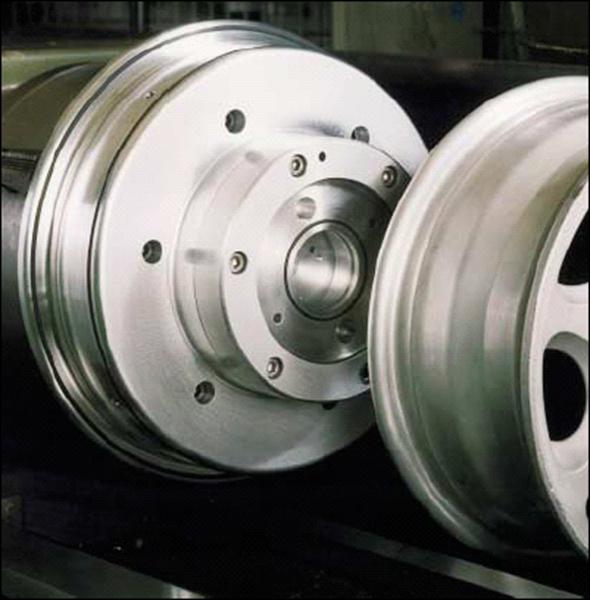

Вакуумное зажимное устройство на токарном станке для закрепления внутренних боковых поверхностей обода колес из алюминия.

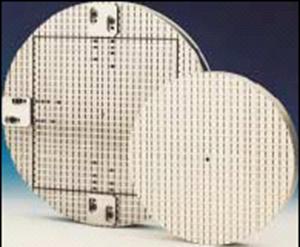

Специальное зажимное приспособление Круговые решетчатые зажимные для шлемов приспособления

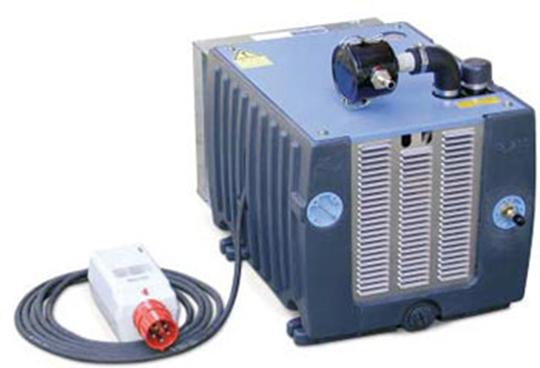

Лопастной вакуумный насос для жидкостей компании WITTE

Всего одно устройство для выработки вакуума и отделения жидкости

Эти надежные насосы износоустойчивы и не требуют частого техобслуживания, работают при содержании вакуума вплоть до 50 миллибар и не требуют дополнительного отделителя жидкости.

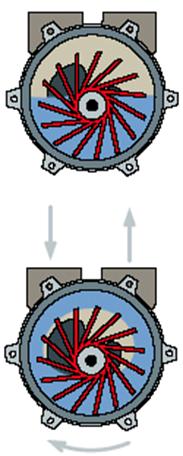

Быстро вращающееся рабочее колесо приводит во вращение воду в насосе (смотрите рисунок справа), одновременно изолируя себя от рабочего колеса. Моющийся фильтр и запатентованный конденсатор очищенного воздуха всасываются перед тем, как вода попадает в насос. Охлажденная смазка встраивается в рабочий цикл насоса, а клапан позволяет выводить излишки жидкости, которые можно вернуть обратно в рабочее устройство, пока оно еще находится в работе.

Кристаллизатор воздуха защищает устройство от перегрева.

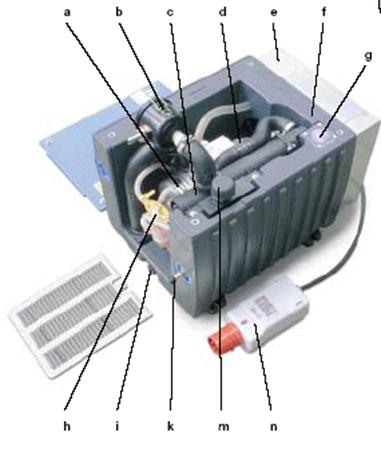

a) лопастной вакуумный насос для жидкостей

b) вакуум-фильтр

c) конденсатор

d) двигатель

e) кристаллизатор

f) питательный бачок

g) индикатор уровня

h) выбор операции

i) сливная пробка

k) клапан

m)клапан с пневмоотключением

n) противоударный штекер

Круговой насос для жидкостей компании WITTE

№	Модель	Всасывающая способность	Двигатель, В/кВт
93801	Круговой вакуумный насос для жидкостей	22м3/час	3-фазный 400В, 50/60Гц, 0,83/1,06кВт
93802	Круговой вакуумный насос для жидкостей	45м3/час	3-фазный 400В, 50/60Гц, 1,2/1,6кВт
93803	Круговой вакуумный насос для жидкостей	65м3/час	3-фазный 400В, 50/60Гц, 2,4/3,5кВт
93804	Круговой вакуумный насос для жидкостей	100м3/час	3-фазный 400В, 50Гц, 3,85кВт
93805	Круговой вакуумный насос для жидкостей	150м3/час	3-фазный 400В, 50Гц, 4,0кВт
93806	Круговой вакуумный насос для жидкостей	198м3/час	3-фазный 400В, 50Гц, 5,5кВт
83807	Круговой вакуумный насос для жидкостей	232м3/час	3-фазный 400В, 50Гц, 7,5кВт

Круговой насос для жидкостей компании WITTE – Комплектующие детали

№	Название	Для насоса	Версия
13468	Воздушный фильтр, 3-х микронный элемент, полиэстер	Тип 22	Моющийся
13469	Воздушный фильтр, 3-х микронный элемент, полиэстер	Тип 45-100	Моющийся
13470	Воздушный фильтр, 3-х микронный элемент, полиэстер	Тип 150-196	Моющийся
13471	Воздушный фильтр, 3-х микронный элемент, полиэстер	Тип 232	Моющийся

В комплект входит:

1 соединительное устройство, состоящее из: 2-метрового вакуумного шланга, аэрированного рычага задвижки с ручным приводом в 3/2 хода и 1 вакуумметра.

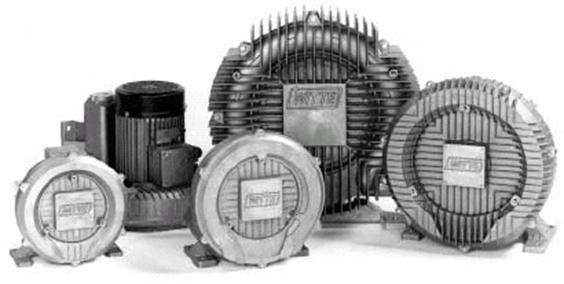

Радиальный компрессор компании WITTE

Радиальные компрессоры можно использовать при небольшом участии механических сил во время механической обработки или в случае ослабления вакуума, например.

°  При закреплении пористых материалов

°  В больших вакуумных зажимных приспособлениях (например, в перфорированных решетчатых плитах), чьи поверхности невозможно полностью закрыть заготовкой

Преимущества радиальных компрессоров компании WITTE:

°  отсутствие технического обслуживания благодаря наличию постоянно смазываемых подшипников, двигателя, охлаждающего поверхность, а также бесконтактного рабочего колеса турбины

°  экологически безопасны благодаря уплотняющим прокладкам без примеси масла

°  низкие эксплуатационные расходы

°  высокий вакуум

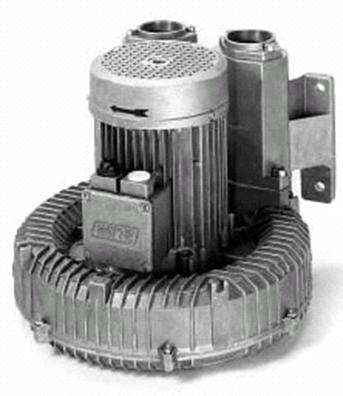

Радиальный компрессор 84399

Радиальный компрессор компании WITTE

№	Название	Поток вакуума	Двигатель	Макс. миллибар	дБ (А)	Резьба соединителя	Длина х ширина х высота, мм	кг
84395	SE 0040 C	40м3/час	0,10кВт	930	63	R1 1/4”	176х196х204	5,7
84396	SE 0070 C	80м3/час	0,37кВт	880	61	R1 1/4”	205х238х255	9,0
84397	SE 0120 C	140м3/час	0,75кВт	875	66	R1 1/2”	263х287х306	13
84398	SE 0170 C	220м3/час	1,10кВт	860	72	R1 1/2”	294х327х348	18
84399	SE 0170 C	220м3/час	1,50кВт	810	73	R1 1/2”	294х327х348	19
84400	SE 0300 C	340м3/час	2,20кВт	830	73	R2”	319х375х384	27
84401	SE 0300 C	340м3/час	3,00кВт	810	73	R2”	319х375х384	28,5
84403	SE 0420 C	510м3/час	4,00кВт	830	80	R2 1/2”	486х493х510	38
84405	SE 0420 C	510м3/час	5,00кВт	760	80	R2 1/2”	486х493х510	40

Также могут работать при различном напряжении

В комплект входит:

3-метровый электрический кабель, переключатель вкл./выкл. со встроенным реле защиты от максимального напряжения

Звукопоглотитель для радиального компрессора

№	Описание
84416	Звукопоглотитель SE 0040 C
84417	Звукопоглотитель SE 0070 C
84418	Звукопоглотитель SE 0120 C
84259	Звукопоглотитель SE 0170 C
82979	Звукопоглотитель SE 0300 C
84419	Звукопоглотитель SE 0420 C

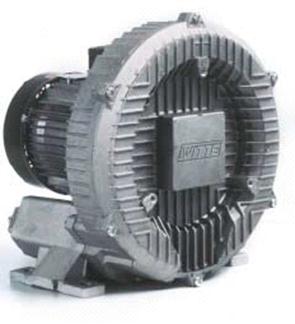

Радиальный компрессор 84400
