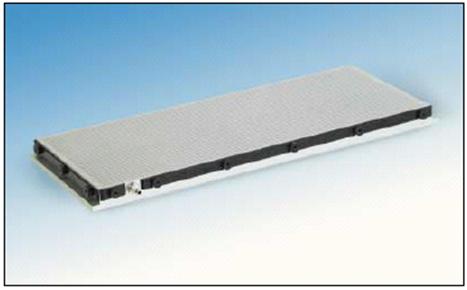

Устройства Witte METAPOR CE 100 белого цвета представляют собой мелкозернистый пористый материал со средним диаметром пор меньше, чем у устройств типа BF-100 или MC 100. Поверхность - белого цвета, легко обрабатывается и переносится. У материала очень однородная общая пористость. Особенно интересны для производства кремниевых пластин.
o
Вакуумные зажимные приспособления с пористым материалом для сверхтонких заготовок, слишком мягких заготовок (например, резиновых (каучуковых), станиолевых тонких металлов и т. д.) или для использования в точных оптических отраслях
o Подходит для действительно тонких металлов (<1мм конечного размера в зависимости от материала), а также для фольги менее чем 0,1мм толщиной
o
|
o
|
o Пористые вакуумные зажимные приспособления должны быть полностью или максимально накрыты заготовкой. Размещение фольги на непокрытые участки улучшает силу закрепления
o Высочайшая точность присуща всем разновидностям METAPOR
Вакуумные зажимные приспособления METAPOR изготовлены из высокопрочного алюминия. Модели из стали также изготавливаются по требованию.
В комплект входит: |
1 конечный участок, 7 заглушек, 10 уплотнительных колец, 1 штекер с внутренним диаметром 12, 1м вакуумного всасывающего шланга с проволочной спиралью 18/12, односторонние концевые упоры, регулируемые по высоте |
Специальные размеры также изготавливаются по требованию!

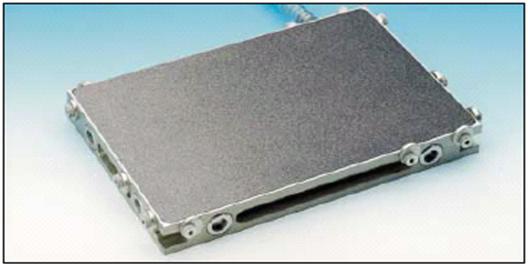

Вакуумные зажимные приспособления INOX 100 METAPOR©
Вакуумные зажимные приспособления INOX 100 METAPOR©:
№ | Длина х ширина х высота | кг |
92298 | 300х200х38 | 7,3 |
92299 | 300х400х38 | 14,6 |
92300 | 600х400х38 | 29,2 |
o Вакуумные зажимные приспособления с пористой сталью для сверхтонких заготовок, слишком мягких заготовок (например, резиновых (каучуковых), станиолевых тонких металлов и т. д.) или для использования в точных оптических отраслях
o Подходит для действительно тонких металлов (<1мм конечного размера в зависимости от материала), а также для фольги менее чем 0,1мм толщиной
o Деформация заготовки невозможна, так как отсутствуют выемки и отверстия
o Часто используемые в точных оптических процессах для измерения и проверки в диапазонах микрометра и нанометра
o Пористые вакуумные зажимные приспособления должны быть полностью или максимально накрыты заготовкой. Размещение фольги на непокрытые участки улучшает силу закрепления
o Высочайшая точность присуща всем разновидностям METAPOR
o Большинство вариантов устройств METAPOR - практичны в использовании
Вакуумные зажимные приспособления компании METAPOR изготовлены из высокопрочного алюминия. Модели из стали также изготавливаются по требованию.
В комплект входит: |
1 конечный участок, 7 заглушек, 10 уплотнительных колец, 1 штекер с внутренним диаметром 12, 1м вакуумного всасывающего шланга с проволочной спиралью 18/12, односторонние концевые упоры, регулируемые по высоте |
Специальные размеры также изготавливаются по требованию!

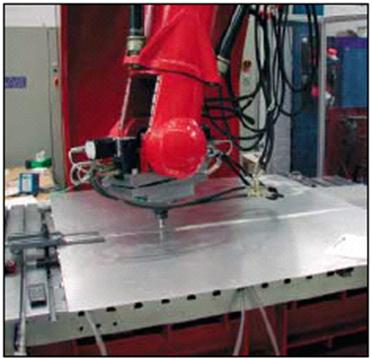

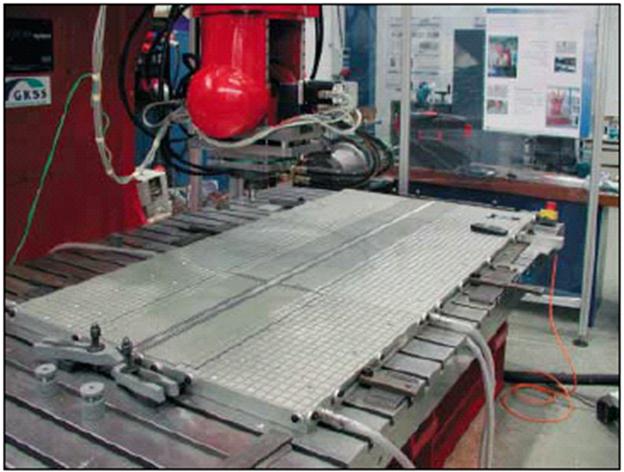

Комбинированное зажимное приспособление решетчатого типа METAPOR для использования сварки перемешанным трением
Желобковые вакуумные зажимные приспособления
Очевидные уникальные характеристики:
° Очень плоские, всего 28 мм высотой
°
Очень легкие, изготовленные из высокопрочного алюминия (Устройства из стали также изготавливаются по требованию)
° Концевые упоры, регулируемые по высоте
Особенно подходят для:
° Гравирования
° Легких фрезерных работ
° Легких сверлильных работ
Все вакуумные зажимные приспособления с отверстиями имеют 10 миллиметровый край закрепления. Ширина отверстия – 1мм со средним расстоянием в 5 мм.

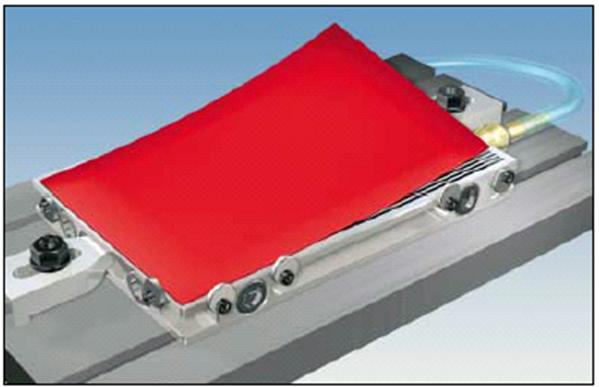

Использование желобкового зажимного приспособления вместе с резиновым держателем плоского арматурного каркаса представляет следующие преимущества
° Фрезерование и сверление так называемых направляющих пластин без ослабления вакуума
° Гравировальные машины с ограниченной рабочей высотой могут с легкостью оснащаться желобковым зажимным приспособлением компании Witte
° Просто определяют участок вакуума вталкиванием пластиковой скобы в желобок, отмеченный направляющими линиями
Желобковые вакуумные зажимные приспособления
Желобковые зажимные приспособления

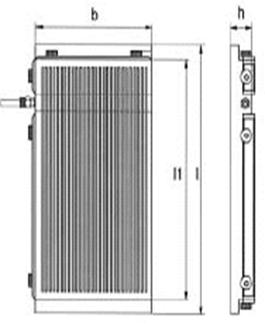

№ | Участок закрепления, lхW | Общий диаметр, l1хb1хh | кг |
84422 | 150х100 | 170х100х28 | 1,5 |
| 200х100 | 220х100х28 | 1,9 |
84424 | 250х150 | 270х150х28 | 3,4 |
84425 | 200х200 | 220х200х28 | 3,6 |
84426 | 300х150 | 320х150х28 | 3,9 |
84427 | 350х150 | 370х150х28 | 4,4 |
84428 | 400х200 | 420х200х28 | 6,6 |
84429 | 350х250 | 370х250х28 | 7,5 |
84430 | 300х300 | 320х300х28 | 7,8 |
84431 | 400х250 | 420х250х28 | 8,5 |
84432 | 400х300 | 420х300х28 | 10,2 |
84433 | 400х400 | 420х400х28 | 13,6 |
84434 | 500х300 | 520х300х28 | 12,1 |
84435 | 600х300 | 620х300х28 | 14,4 |
84388 | 600х400 | 620х400х28 | 19,2 |
84423В комплект входит: |
1 вакуумный стопор 1 резиновый переходный плоский арматурный каркас 3 концевых упора, регулируемых по высоте 1м шланга с соединителем для быстрого закрепления |
Специальные размеры изготавливаются по требованию!
Резиновые переходные плоские арматурные каркасы
|
|
|
