Технология вакуумного закрепления (стр. 4 )

Ремонтные комплекты и наборы инструментов для технического обслуживания

Ремонтные комплекты и наборы инструментов для технического обслуживания для обычного ухода за вакуумными насосами и насосами

№	Для насоса/устройство с всасывающей способностью	Длина х ширина х высота	кг
81012	6м3, со смазкой жидким смазочным материалом	100х200х210	1,1
82151	16м3, со смазкой жидким смазочным материалом	200х200х260	1,7
80416	21м3, со смазкой жидким смазочным материалом	200х200х260	1,9
80417	63м3, со смазкой жидким смазочным материалом	220х280х380	6,0
89023	160м3, со смазкой жидким смазочным материалом
89024	250м3, со смазкой жидким смазочным материалом

Наши ремонтные комплекты и наборы инструментов для технического обслуживания гарантируют бесперебойную эксплуатацию вакуумных насосов и устройств компании Witte

Состав:

№	Маслоотделитель	Воздушный фильтр	Масло	Уплотняющая прокладка	Уплотнительное кольцо	КИП уровня масла	Масляный фильтр
81012	2х80166	2х80360	2х0,2л 80982	2х10645		1х10644
80416	2х80345	2х80142	2х0,6л 80418	2х10448	2х10447	1х10644
80417	4х80348	2х80143	4х0,75л 80419	2х10488	4х10447	1х80347	2х80346
82151	2х82155	2х80142	2х0,4л 82156	2х10488	2х10447	1х10644
89023	2х84656	1х80325	1х5л 80982	1х12452	1х10447		1х84655
89024	3х84565	1х80325	1х10л 90959	1х12454	1х10447		1х84655

Клапанные устройства

№	Тип	Для шланга, внутренний диаметр
82291	Т-образной формы	6мм
82292	Т-образной формы	12мм
80102	прямой	12мм
82519	прямой	18мм
82952	прямой	24мм
82902	прямой	32мм
82953	прямой	50мм

В комплект входит:

аэрированный ручной клапан в 3/2 хода 1 шт., 3-метровый вакуумный всасывающий шланг с проволочной спиралью, вакуумметр 1 шт., вакуумные шланги-соединители 2 шт.

Дополнительная вакуумная камера

°  для увеличения объемов хранимого вакуума в устройствах

°  действует в качестве дополнительного фильтра и отделителя для грязи или жидкости

°  уменьшает действительную продолжительность работы вакуумного насоса

Резервуар оснащен двумя смотровыми стеклами. Грязь и жидкость можно увидеть и убрать немедленно.

№	Длина х ширина х высота	Соединение	Объем/л	кг
80410	555х315х325	Внутренняя резьба R ¾”	54	18
80379	800х500х530	Внутренняя резьба R ¾”	210	30

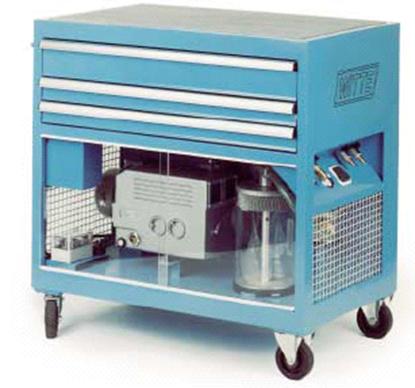

Вакуумная рабочая станция Witte

Вакуумная рабочая станция для мобильного использования в цехах (мастерских), со встроенным вакуумным насосом, отделителем жидкости, 3-слойным распределителем вакуума, соединителями и Контрольно-измерительными приборами

°  резервуар-хранилище для вакуума, переключатель перепадов давления и предохранительное устройство гарантируют тройной коэффициент надежности

°  в проекте, выполненном из твердой стали на поворотных колесах предусмотрены ящички для вакуумных фиксаторов и комплектующих деталей

№	Тип	Всасывающая способность, м3/час	Двигатель, В/кВт	Макс. миллибар	дБ (А)	Длина х ширина х высота, мм	кг
81045	Вакуумная рабочая станция, передвижная	21	400/0,75	20	62	1150х650х1050	205
81046	Вакуумная рабочая станция, передвижная	63	400/1,5	20	65	1150х650х1050	215

Также может работать и как устройство в 110В/60Гц

В комплект входит:

1 ремонтный комплект и один набор инструментов для технического обслуживания, 5-ти литровый отделитель жидкости, 10-метровый спиральный шланг, 1 предохранительное устройство, 5-ти метровый электрический кабель со штекером CEE в 10А

У обеих рабочих станций имеются вакуумные насосы со смазкой жидким смазочным материалом

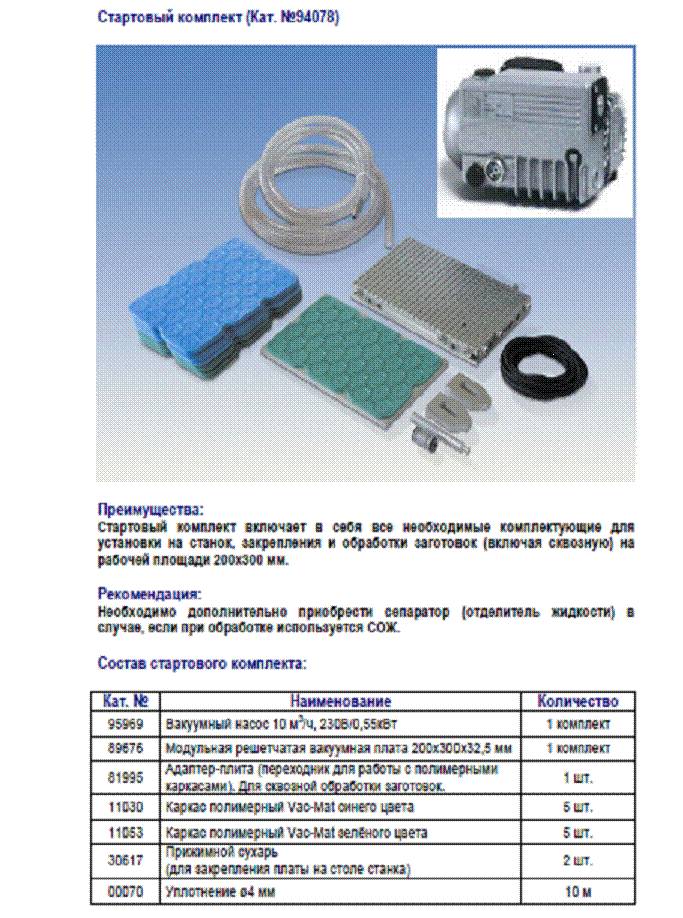

Witte VAC-MAT™

Вакуумная система, которой Вы можете начать пользоваться прямо сейчас!

У всех вакуумных зажимных приспособлений есть нечто общее. Чтобы начать эксплуатацию их функции закрепления, необходимо избежать любых утечек воздуха любой ценой.

С VAC-MAT™ дела обстоят несколько иным образом.

Характеристики VAC-MAT™ позволяют оператору прорезать или сверлить прямо сквозь плоский арматурный каркас и машинные профили, без потери вакуума.

Чтобы закрепить, просто поместите плоский арматурный каркас на специальное зажимное приспособление VAC-MAT™ и придавите заготовку к плоскому арматурному каркасу.

Не требуется никаких специальных уплотнительных прокладок, никакого покрытия фольгой, никаких каналов всасывания, препятствующих прохождению, все эти процедуры не применяются при использовании VAC-MAT™.

VAC-MAT™ позволяет нарезать и просверливать насквозь, равно как и фрезеровать контур заготовок насквозь до основания.

Определенные размеры заготовок даже можно механически обрабатывать с 5-ти сторон в течение одной процедуры закрепления, тем самым значительно уменьшить время простоя по сравнению со стандартными методами закрепления.

Регулируемые по высоте упоры, которые можно использовать в качестве дополнительной принадлежности.

Применение VAC-MAT™

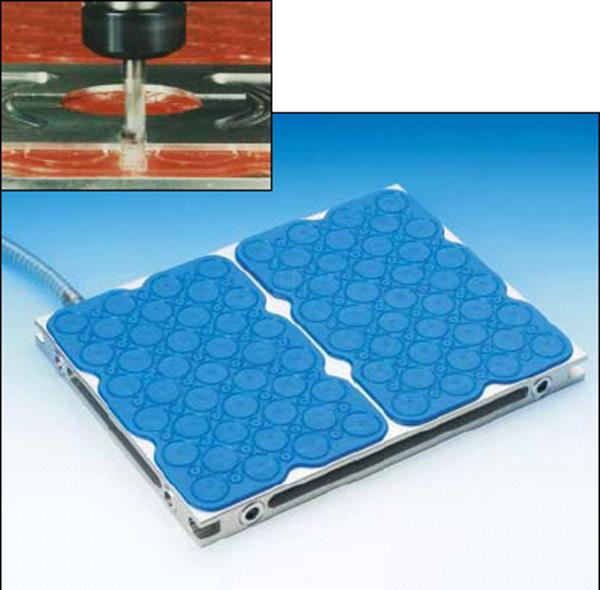

Что представляет собой VAC-MAT™?

Выступы внизу плоского арматурного каркаса гарантируют быстрое и точное размещение VAC-MAT™ на специальном модульном вакуумном зажимном приспособлении

Это тонкий мягкий полимерный плоский арматурный каркас с множеством вакуумных делений, расположенных с промежутками, всасывающих труб разных размеров с небольшим отверстием в каждом центре и приподнятым выступом. На обратной стороне находятся шесть выступов, располагающихся в специальном зажимном приспособлении VAC-MAT™. На плоском арматурном каркасе под поверхностью находятся решетчатые канавки, которые распределяют вакуум в каждое из небольших отверстий. Выступ прямо вокруг внешнего края гарантирует отсутствие протечек.

Каков размер VAC-MAT™?

5-ти стороннее фрезерование на системе закрепления VAC-MAT™

Все устройства VAC-MAT™ следующих размеров: 2,5х200х300мм. Допустимое отклонение находится в пределах +/-0,04мм и изгиб внутрь до 0,1мм. Для увеличения размера рабочей поверхности, модульные зажимные приспособления VAC-MAT™ присоединяются друг к другу, а устройства VAC-MAT™ просто размещаются таким образом, как и было описано.
