Технология вакуумного закрепления (стр. 2 )

Вакуумный насос 80126 63м3/час

Вакуумные устройства

Требуемый рабочий вакуум может быть получен разнообразными способами.

Вакуумные устройства компании Witte характеризуются следующим:



°  Вакуумные насосы со смазкой жидким смазочным материалом с нормой конечного вакуума в 20 миллибар при полной всасывающей способности, к примеру, от 3м3 до 250м3/час

°  Встроенный переключатель перепада давлений, который автоматически включает / выключает вакуумный насос, тем самым обеспечивая наличие вакуума в процессе механической обработки, но избегая бесполезного холостого хода

°  Защитный переключатель, защищающий электродвигатель от перегрева

°  Воздушный фильтр, защищающий насос от попадания внутрь пыли (изготовленный из акрилового стекла со сменным картриджем воздушного фильтра)

°  Точная сборка совместимых компонентов гарантирует бесперебойную и почти не требующую обслуживания эксплуатацию при использовании вакуумных устройств компании Witte во многих направлениях

°  Дренажный винт для хладагентов, которые всосались

°  3-метровый соединительный кабель со штекером CEE или Schuko

В комплект входит:

соединительное устройство, укомплектованное вакуумным Контрольно-измерительным прибором - 1 шт., ручной клапан в 3/2 хода, а также 3-метровый шланг с быстрым соединением

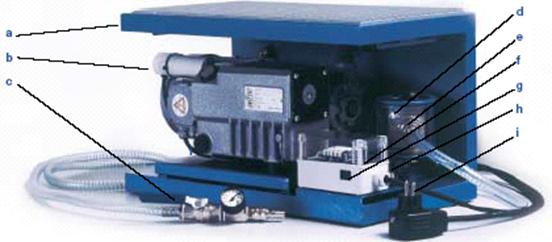

Стандартные компоненты данных проверенных и протестированных вакуумных устройств:

a. вакуумный резервуар-хранилище

b. вакуумный насос со смазкой жидким

смазочным материалом

c. устройство вакуумного клапана

d. воздушный фильтр

e. вакуумный соединитель шланга

f. переключатель перепада давлений

g. переключатель вкл./выкл.

h. электрический кабель со штекером

i. защита от перегрузки

Вакуумное устройство 80165 21м3/час

Вакуумные устройства

Рабочее напряжение 230/400В

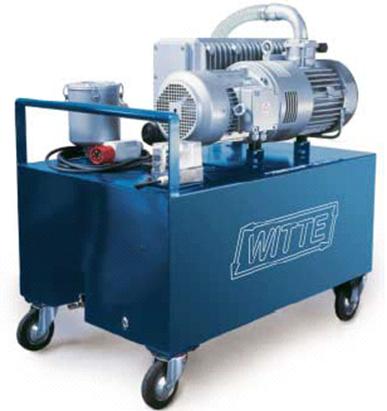

Передвижное вакуумное устройство 84208

№	Тип	Всасывающая способность	Двигатель, В/кВт	Макс. миллибар	дБ (А)	Длина х ширина х высота, мм	кг
81010	Вакуумное устройство	6м3/час	230/0,37	50	59	555х315х325	19
81011	Вакуумное устройство	6м3/час	400/0,37	50	56	555х315х325	19
85323	Вакуумное устройство	16м3/час	230/0,55	20	60	555х315х325	44
85324	Вакуумное устройство	16м3/час	400/0,55	20	60	555х315х325	44
80165	Вакуумное устройство	21м3/час	230/0,75	20	62	555х315х325	45
80000	Вакуумное устройство	21м3/час	400/0,75	20	62	555х315х325	45
80001	Вакуумное устройство	63м3/час	400/1,5	20	65	555х315х325	105
92302	Вакуумное устройство, передвижное	100м3/час	400/3	20	67	1200х800х1240	130
84414	Вакуумное устройство, передвижное	160м3/час	400/5,5	20	70	1200х800х1350	200
84208	Вакуумное устройство, передвижное	250м3/час	400/5,5	20	72	1200х800х1350	250

Все насосы и устройства также работают и при 110В/60Гц

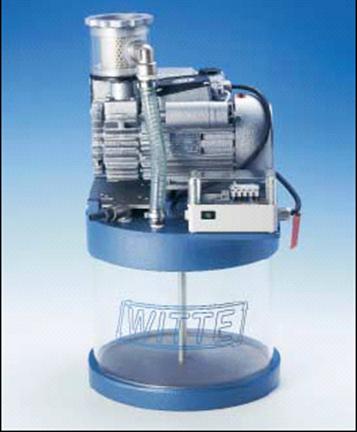

Модульные вакуумные устройства

Преимущества:

°  встроенные устройство для хранения вакуума и отделитель жидкости, не требуется дополнительного отделителя жидкости

°  компактная сборка всех компонентов

°  одно прозрачное устройство и для отделителя жидкости, и для устройства для хранения вакуума означает безопасность «с одного взгляда»

°  возможность использования различных емкостей для хранения после простой замены цилиндра из акрилового стекла

°  встроенные воздушный фильтр, дренажный сепаратор, реле максимального напряжения, переключатель перепадов давления

°  возможность использования насосов различных типов от 6м3 до 63 м3, по требованию (при необходимости) также может работать с насосами, работающими без смазки

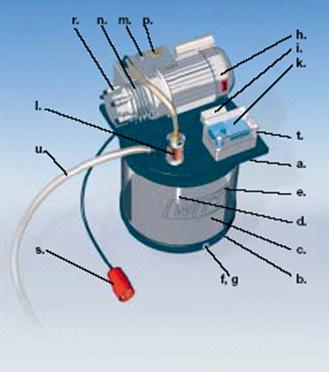

a. крышка хранилища для аккумулятора

b. основание (нижняя граница) хранилища для аккумулятора

c. цилиндр из акрилового стекла

d. резьбовой штырь

e. сборник тумана

f. контурное уплотнение

g. штекер дренажа

h. электронный двигатель

i. переключатель перепадов давления

k. реле цепи

l. воздушный фильтр

m. пробка для заливки масла

n. вакуумный насос

p. выхлопной воздушный клапан

r. Контрольно-измерительный прибор для контроля уровня масла

s. штекер CEE/Schuko с реле максимального напряжения

t. переключатель вкл./выкл.

u. проволочный спиральный шланг

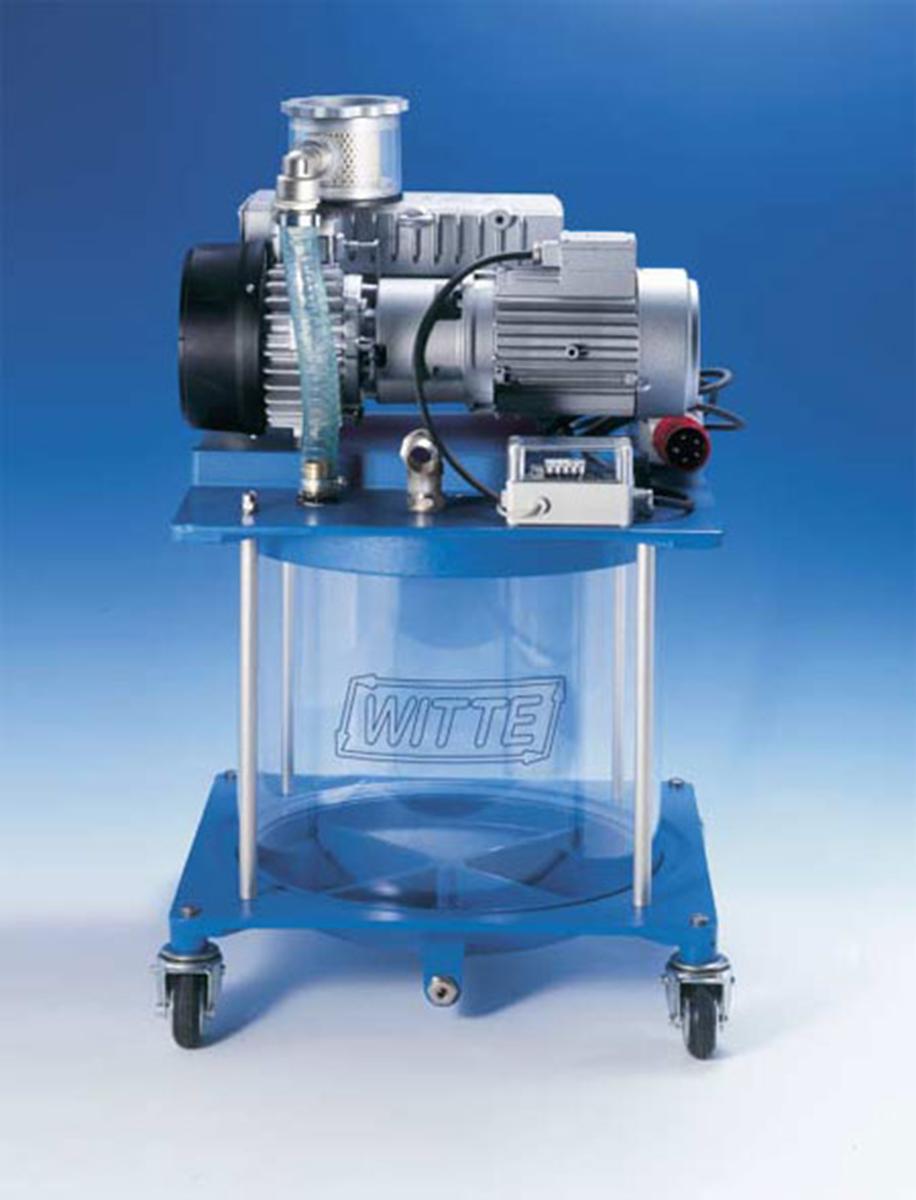

Модульное устройство 82м3/час, (передвижное)

Модульные вакуумные устройства с рабочим напряжением 230/400В

№	Тип	Всасывающая способность, м3/час	Двигатель, В/кВт	Макс. миллибар	дБ (А)	Длина х ширина х высота	кг
80172	Модульное вакуумное устройство	6	230/0,37	50	59	Ø500х630	25
80173	Модульное вакуумное устройство	6	400/0,37	50	56	Ø500х630	25
82147	Модульное вакуумное устройство	16	230/0,55	20	60	Ø500х630	31
82146	Модульное вакуумное устройство	16	400/0,55	20	60	Ø500х630	31
80174	Модульное вакуумное устройство	21	230/0,75	20	62	Ø500х630	45
80175	Модульное вакуумное устройство	21	400/0,75	20	62	Ø500х630	45
82150	Модульное вакуумное устройство, передвижное	63	400/1,5	20	65	600х600х1030	95
83467	Модульное вакуумное устройство, передвижное	100	400/3	20	67	700х700х1130	113

Все насосы требуют смазки жидким смазочным материалом. Насосы, работающие без смазки, для модульных устройств изготавливаются по требованию. Все насосы и устройства также доступны для работы при 110В/60Гц.
