ТЕХНОЛОГИЯ ВАКУУМНОГО ЗАКРЕПЛЕНИЯ
ИННОВАЦИОННОЕ ЗАКРЕПЛЕНИЕ КОМПАНИИ WITTE
Witte Gerätebau

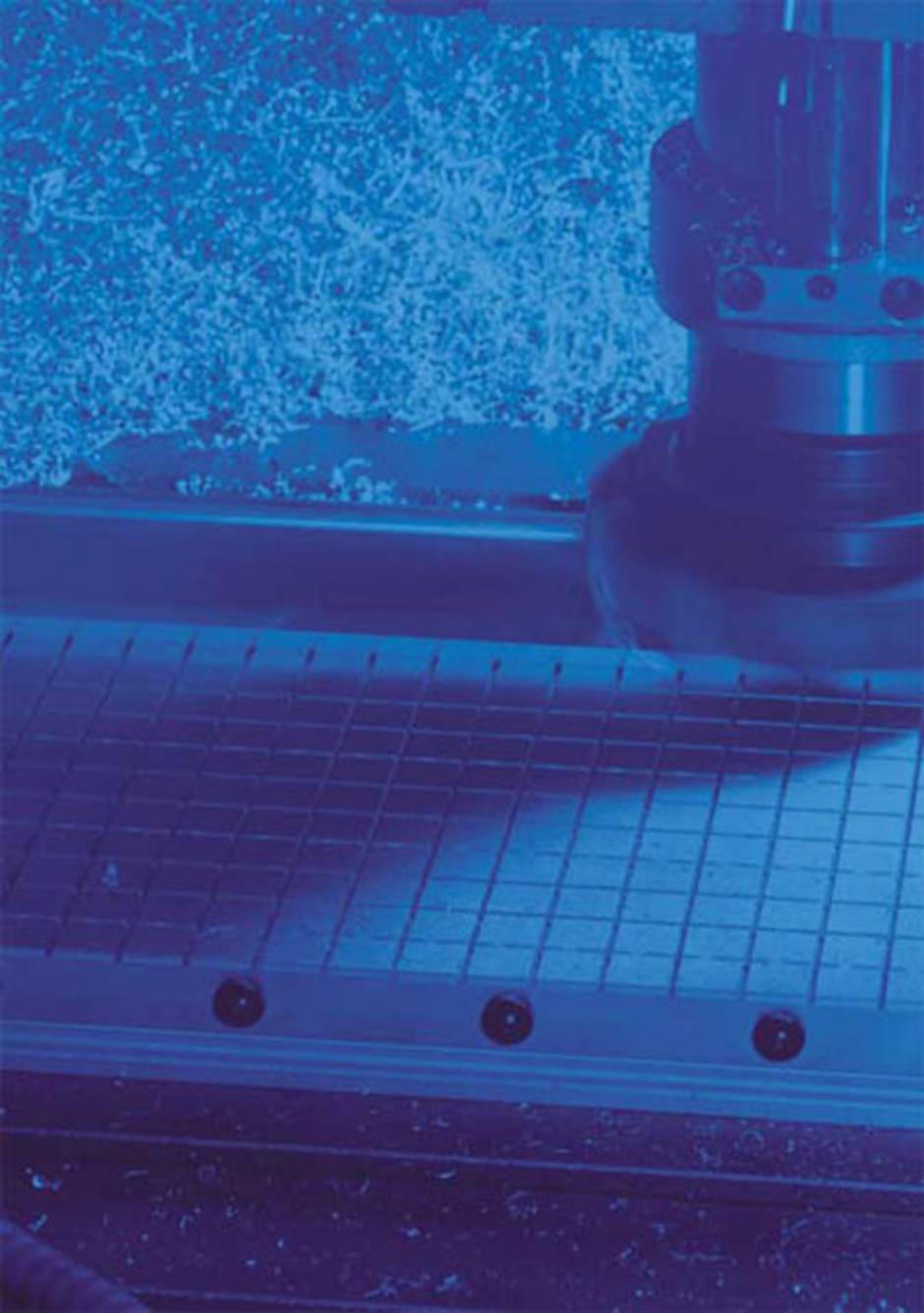

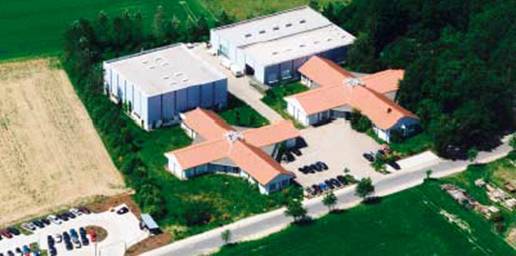

Компания Horst Witte Gerätebau, основанная в 1969 году, производит не только свой собственный ассортимент продукции, но также и сверхточные изделия для аэрокосмической промышленности, медицины и т. д.
Среди широкого ассортимента акцент делается на развитие и производство прогрессивных систем закрепления заготовок для универсального применения. Компания Witte последовала примеру в таких отраслях, как «гибкое закрепление» и «вакуумная технология» в результате чего появились многие запатентованные решения.
Высокое качество всей продукции компании Witte подтверждается системой внутреннего аудита VDA 6.3/VDA 6.4/Formula Q-capability VW с 94% степенью производительности. Более того, Witte аккредитована в соответствии со стандартом QSF-A для аэрокосмической промышленности. Сертификация согласно стандарту ISO (МОС) пройдет в течение 2004 года.
Квалифицированные кадры компании и современная механическая мастерская также являются гарантом качества.
Широкая сеть агентов обеспечивает поддержку во всех промышленно важных странах.
Horst Witte Gerätebau
Horndorfer Weg 26-28
D-21354 Barskamp
Тел.: +49 / 89-01
Факс: +49 / 89 98
Электронная почта:
rudolf. *****@***de
bodo. *****@***de
Интернет: http//www. vakuumsysteme. de
Horst Witte Gerätebau
Bornaer Straße 205 • D-09114 Chemnitz
Тел.: +49 /
Факс: +49 /
г. Москва
Электронная почта: *****@***ru
Интернет: www. *****

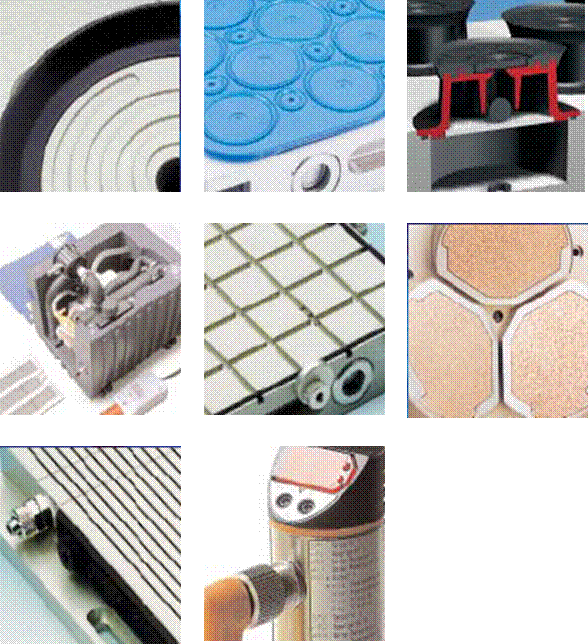

СОДЕРЖАНИЕ
Подача Вакуума со стр. 10
Насосы, Устройства, Компрессоры, Комплектующие детали
WITTE VAC-MAT™ со стр. 25
Применение, базовые комплекты, Комплектующие детали
Вакуумные зажимные приспособления со стр. 35
Решетка, Спекшийся металл, Vacudisc-ceramic, Metapor©, Желоб, Резиновый соединительный арматурный каркас, Покрывающая фольга, Перфорированная решетка
ICE-VICE™ Технология заморозки и фиксации со стр.55
FLIP-POD™ со стр. 63
Применение, Настройки, Комплектующие детали
Кольцевые зажимные приспособления со стр. 75
Решетка, Спекшийся металл
Отделители жидкости со стр. 79
Стандартные, Автоматические
Комплектующие детали со стр. 81
Предохранительные устройства, Уплотняющая прокладка, Пластичный смазочный материал, Мембранный переключатель, Магистральные распределители, Шарнирные соединения, Клапаны, Контрольно-измерительные приборы, Соединения, Штепселя, Насадки, Шланги
METAPOR© со стр. 99
Метод закрепления пресс-форм со стр. 105
Witte Weiguss LM 70
Все детали (данные) в данном каталоге верны для печати. Мы оставляем за собой право изменять данные в любое время.
Вакуумные Системы Закрепления
Вакуумные системы закрепления предоставляют технологическое преимущество. Используйте свое время более рационально!
Возможности:
- уменьшает время закрепления
- выполняют различные циклы технологической обработки (фрезерование, шлифование, токарная обработка, гравирование, искрение, проверка и замеры, плакирование, сверление, развертывание и закругление кромок при некоторых условиях)
- используют универсальную систему закрепления для различных заготовок
- закрепляют немагнитные материалы
- обрабатывают с помощью машин алюминиевые, цветные металлы, графит, пластик, стекло, древесину, керамику, титан и сталь
- обрабатывают на машине или станке без осцилляции или вибрации

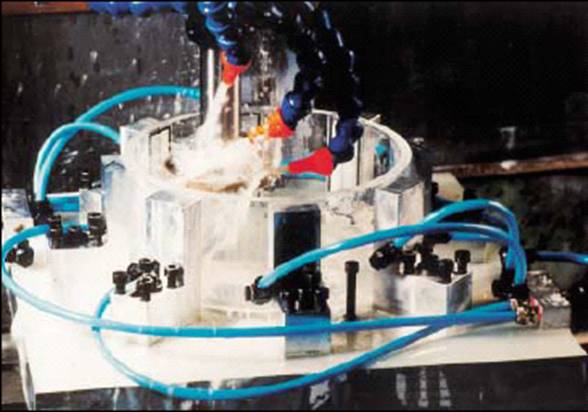

Вакуумное зажимное приспособление для внешнего и внутреннего шлифования цилиндрических заготовок из кварцевого стекла
Модульное зажимное приспособление VAC-MAT™ в действии: 5-ти сторонняя механическая обработка во время одного процесса закрепления, обработка с помощью машин сквозь заготовку без использования специального зажимного приспособления
- всего один процесс закрепления для 5-ти сторонней механической обработки
- закрепляют сверхтонкие заготовки и фольгу
- фрезеруют по заготовкам
Мы предлагаем проверенные решения по закреплению для выполнения данных требований

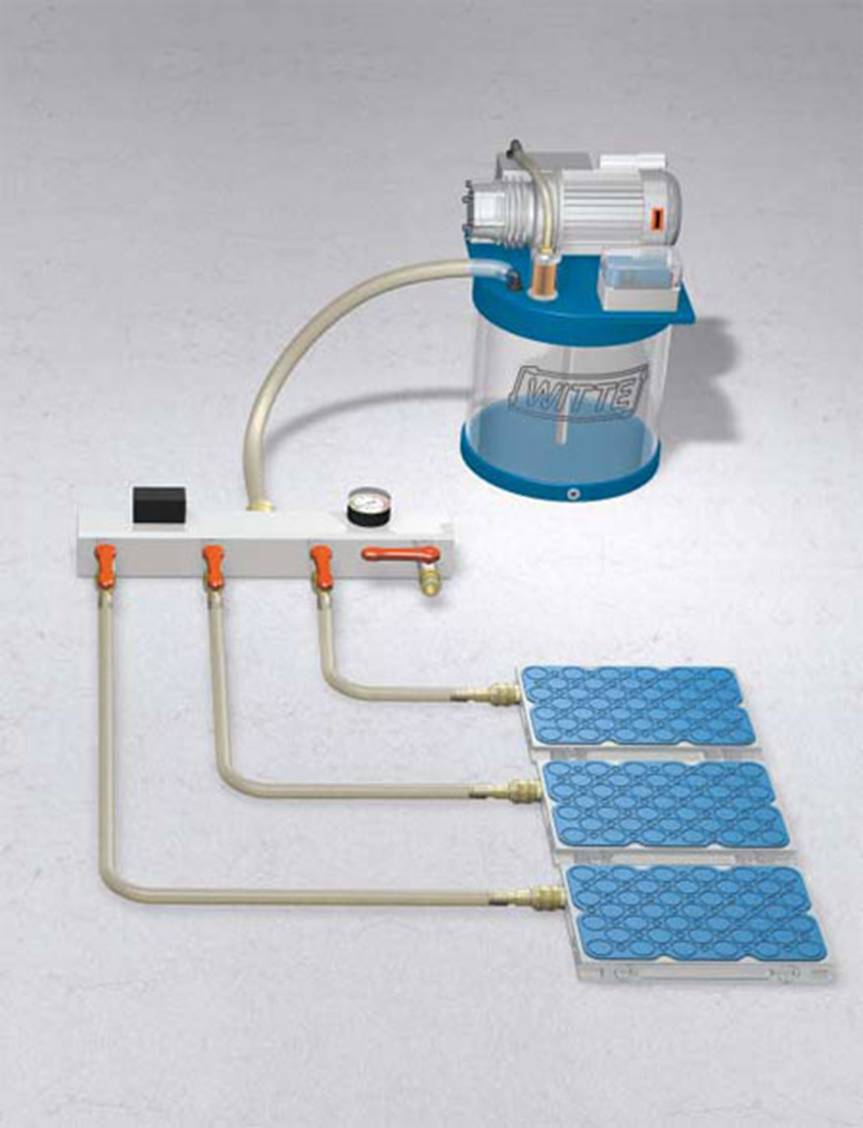

Установка вакуумной системы
Подача вакуума:
Модульное вакуумное устройство с интегрированным отделителем жидкости, резервуаром-хранилищем и регулированием давления. Также доступны иные насосы/устройства.
Распределитель вакуума, устройство соединения или предохранительное устройство:
Распределение рабочего вакуума к зажимным приспособлениям. Контрольно-измерительные приборы, выбор клапанов с ручным или электромагнитным управлением, а также регулирование давления для контроля над уровнем рабочего вакуума. Все данные варианты доступны.
Вакуумные зажимные приспособления:
Зажимные приспособления для удовлетворения требований, а также для операций по закреплению. На рисунке показаны зажимные приспособления VAC-MAT™ для 5-ти сторонней механической обработки
Закрепление с помощью вакуума
Форма заготовки
Желобковое зажимное приспособление с перфорированным резиновым соединительным арматурным каркасом
Решетчатое зажимное приспособление
Witte VAC-MAT™
Закрепление вакуумом

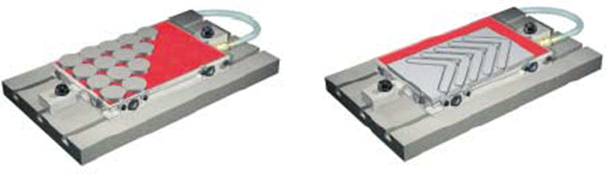

Заготовки с небольшими поверхностями
Желобковые зажимные приспособления с перфорированным резиновым соединительным плоским арматурным каркасом
Кольцевое решетчатое зажимное приспособление Witte VAC-MAT™
Специально разработанное
зажимное приспособление

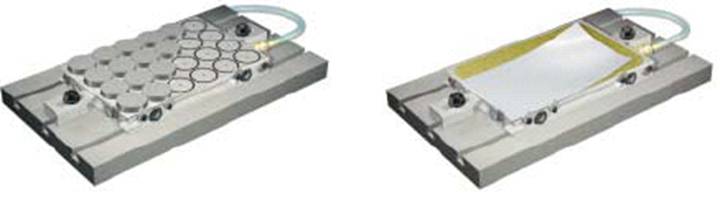

для заготовок Зажимное приспособление со вставкой, изготовленной из спекшегося металла или Witte Metapor© для фольги и покрытий
Выбор вакуумного устройства или насоса
В зависимости от желаемой операции Witte предлагает различные системы подачи вакуума:
Переносные насосы / Насосы
Страницы 10 и 11 Стандартное решение, почти все устройства можно использовать вместе с нашими отделителями жидкости, если в процессе механической обработки используется жидкость
Вакуумные устройства
Страницы 12 и 13 В дополнение к насосам, о которых речь шла выше, у вакуумных устройств также имеется дополнительная вакуумная камера, равно как и разнообразные защитные устройства (предохранители).
Модульное вакуумное устройство
Страницы 14 и 15 В дополнение к насосу и резервуару (камере), у модульных вакуумных устройств также имеется отделитель жидкости и различные защитные устройства.
Выберите подачу вакуума в соответствии с участком закрепления:
Участок | Всасывающая способность | Тип | № | Двигатель В/кВт | Макс. миллибар | Длина x ширина x высота, мм | кг |
<5000см2 | 16м3/час 16м3/час | Вакуумный насос Модульное устройство | 82116 82146 | 400/0,55 40/0,55 | 20 20 | 306х226х182 Ø500х630 | 18 31 |
<1м2 | 21м3/час 21м3/час 21м3/час | Вакуумный насос Вакуумное устройство Модульное устройство | 80078 80000 80175 | 400/0,75 400/0,75 400/0,75 | 20 20 20 | 410х230х225 555х315х325 Ø500х630 | 19 19 45 |
<2м2 | 63м3/час 63м3/час | Вакуумный насос Модульное устройство, передвижное | 80126 82150 | 400/1,5 400/1,5 | 20 20 | 602х406х290 600х600х1030 | 52 95 |
<3м2 | 100м3 | Вакуумный насос | 84410 | 400/3,0 | 20 | 692х406х290 | 70 |
<4,5м2 | 160м3 160м3 250м3 250м3 | Вакуумный насос Вакуумное устройство, передвижное Вакуумный насос Вакуумное устройство, передвижное | 84412 84414 84413 84208 | 400/5,5 400/5,5 400/5,5 400/5,5 | 20 20 20 20 | 834х478х407 1200х800х1350 957х523х407 1200х800х1350 | 140 200 190 250 |
Witte VAC-MAT™ № плоских арматурных каркасов | Требуемая всасывающая способность | FLIP-POD™ |
Вакуумные насосы №№ 000 и 80389 работают без смазки. Все остальные насосы и устройства требуют смазки жидким смазочным материалом.
Все насосы и устройства также могут работать при 110В/60Гц.
Выбор вакуумного устройства или насоса
Выберите подачу вакуума в соответствии с эксплуатационным режимом:
Сухое резание Работа с жидкостью
Переносной насос Переносной насос с отделителем жидкости
 | |
| |
 |
Вакуумное устройство Вакуумное устройство с отделителем жидкости
|
Модульные вакуумные устройства и рабочие станции приспособлены и к сухому резанию, и к механической обработке с использованием смазки
|
|
Передвижное модульное вакуумное устройство Вакуумное устройство, передвижное, с автоматическим отделителем жидкости
Вакуумные насосы
Вакуумные насосы со смазкой жидким смазочным материалом представляют следующие преимущества:
° С воздушным охлаждением, поэтому не требуется хладагент
° Сверхнадежность
° Низкие расходы на эксплуатацию
° Хорошее сопротивление конденсации
° Встроенная центрифуга со смазкой и охлаждением масляным туманом, масляный фильтр, стопорный клапан на стороне всасывания с сетчатым фильтром.

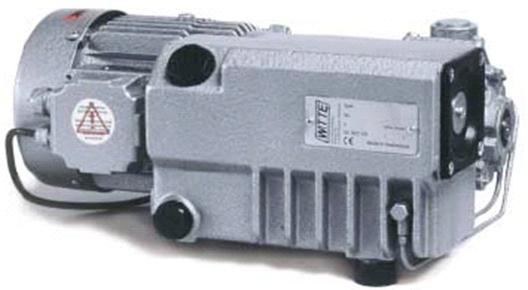

81320
Вакуумный насос 6м3/час
В комплект входит: |
3-метровый проволочный спиральный шланг аэрированная задвижка с ручным приводом и вакуумметр в 3/2 хода |

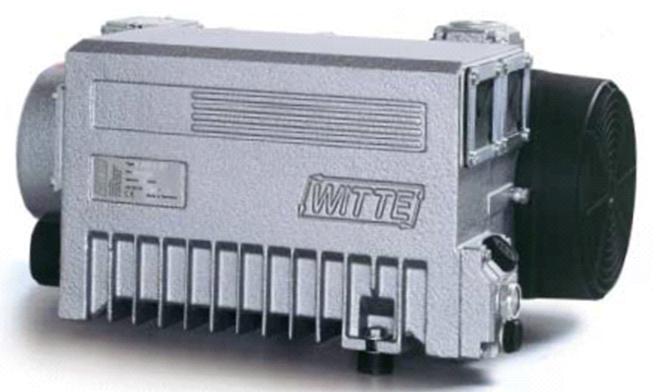

Вакуумный насос 82115 16м3/час
80078
Вакуумный насос 21м3/час
Вакуумные насосы с рабочим напряжением 230/400В
| Всасывающая способность | Двигатель, В/кВт | Смазка | Макс. миллибар | дБ (А) | Длина х ширина х высота, мм | кг |
82115 | 16м3/час | 230/0,55 | масляная | 20 | 60 | 306х226х182 | 18 |
82116 | 16м3/час | 400/0,55 | масляная | 20 | 60 | 306х226х182 | 18 |
80156 | 21м3/час | 230/0,75 | масляная | 20 | 62 | 410х230х225 | 19 |
80078 | 21м3/час | 400/0,75 | масляная | 20 | 62 | 410х230х225 | 19 |
80126 | 63м3/час | 400/1,5 | масляная | 20 | 65 | 602х406х225 | 52 |
84410 | 100м3/час | 400/3 | масляная | 20 | 67 | 692х406х290 | 70 |
84412 | 160м3/час | 400/5,5 | масляная | 20 | 70 | 834х478х407 | 140 |
84413 | 250м3/час | 400/5,5 | масляная | 20 | 72 | 957х523х407 | 190 |
№
|
