Технология вакуумного закрепления (стр. 14 )

№	Резьба	Для штекера
80104	3/8”	10271 10275 10519
80989	1/2”	10271 10275 10513
84411	3/4”	12079

Штекер для быстрого соединения

№	Для шланга, внутренний диаметр
10271	Ø6
10275	Ø8
10519	Ø13
12079	Ø19

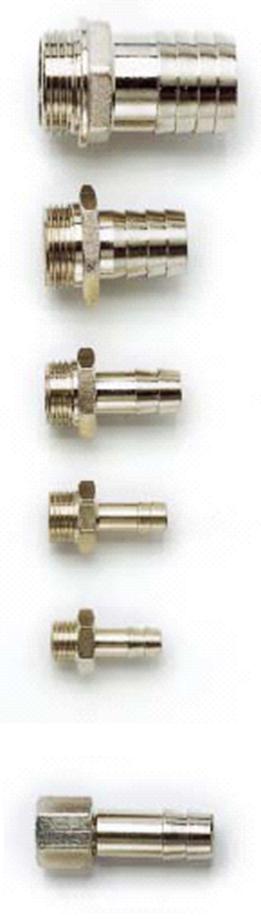

Насадки для шланга

№	Резьба	Для шланга, внутренний диаметр	WAF
11561	1/8”	Ø9	14
10638	¼”	Ø9	17
11768	¼”	Ø13	17
10354	3/8”	Ø9	19
10269	3/8”	Ø13	19
10270	½”	Ø13	24
11508	½”	Ø19	22
11509	¾”	Ø19	32
11746	¾”	Ø25	32
11726	1”	Ø25	37
10471	1”	Ø32	37
10598	1 ¼”	Ø32	50
11620	1 ¼”	Ø50	53
11468	2”	Ø50	57

Гаечное соединение для шланга

№	Резьба	Для шланга, внутренний диаметр
10632	3/8”	Ø9
10580	½”	Ø12

Редукционные клапаны наружные/внутренние

№	Наружная резьба	Внутренняя резьба
10542	¼”	1/8”
10681	3/8”	1/8”
12113	3/8”	¼”
10302	½”	1/8”
10743	½”	¼”
10299	½”	3/8”
11455	¾”	1/8”
10896	¾”	3/8”
10316	¾”	½”
12107	1”	3/8”
12108	1”	½”
10636	1”	¾”
12109	1 ¼”	½”
10637	2”	1 ½”
12359	1 ½”	1”

Двойной ниппель, съемный

№	Резьба
10301	1/8” внутренняя/внутренняя
12110	3/8” наружная/наружная
12072	¾” наружная/наружная
11479	1” наружная/наружная

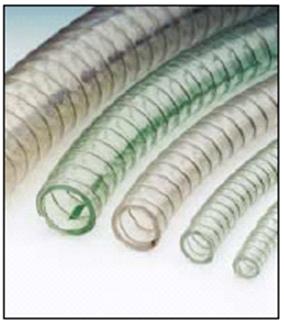

Проволочный спиральный шланг

Износостойкий шланг подачи вакуума подходит для большинства зажимных приспособлений

№	Радиус сгибания (минимальное значение)	Внешний/внутренний диаметр
00717	20мм	Ø13/8
00060	25мм	Ø18/12
00061	40мм	Ø25/18
000253	60мм	Ø34/25
00184	75мм	Ø40/32
00185	125мм	Ø60/50

Спиральный шланг, полимер

Используется с радиальными компрессорами
