Технология вакуумного закрепления (стр. 6 )

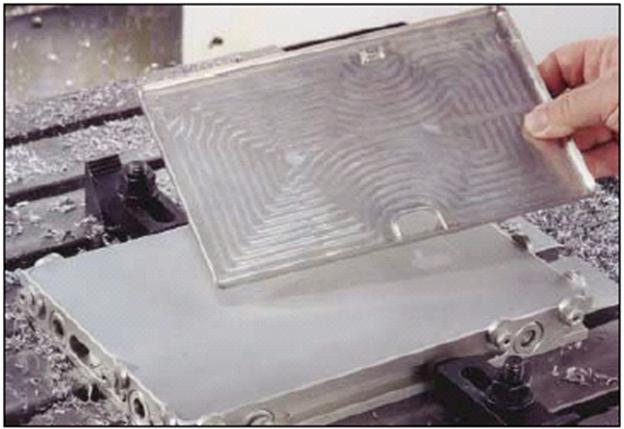

Решетчатые вакуумные зажимные приспособления

Длина х ширина х высота, мм	Алюминий		Сталь
Решетка 12,5 № кг	Решетка 25 № кг	Решетка 12,5 № кг	Решетка 25 № кг
150х100х38	80802 1	80214 1		80819 4	80228 4
200х100х38	80803 2	80215 2		80820 6	80229 6
250х150х38	80804 3	80216 3		80821 11	80230 11
300х150х38	80805 4	80217 4		80822 13	80231 13
350х150х38	80806 5	80218 5		80823 15	80232 15
400х200х38	80807 8	80219 8		80824 24	80233 24
500х200х48	80808 13	80220 13		80825 37	80234 37
600х200х48	80809 15	80221 15		80826 45	80235 45
400х250х48	80810 13	80222 13		80827 37	80236 37
500х250х48	80811 16	80223 16		80828 47	80237 47
400х300х48	80812 15	80224 15		80829 45	80238 45
500х300х48	80813 20	80225 20		80830 56	80239 56
400х400х48	80814 21	80374 21		80831 60	80375 60
600х300х48	80815 23	80226 23		80832 67	80240 67
600х400х48	80816 31	80376 31		80833 90	80377 90
800х400х48	80817 41	80227 41		80	80
1000х500х48	80818 65	80427 65		80	80

Специальные размеры изготовим на заказ!

В комплект входит:

1 конечный участок, 1 штекер с внутренним диаметром 12, 1 метр вакуумного всасывающего шланга с проволочной спиралью 18/12, концевые упоры, регулируемые по высоте

Специальный фиксатор решетчатого типа 1500х3000мм

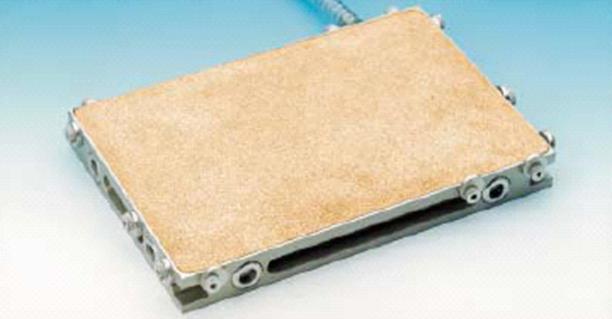

Зажимные приспособления из спекшегося металла

°  Зажимные приспособления из спекшегося металла идеально подходят для слишком тонкостенных заготовок, а также для очень мягких материалов (резина (каучук), фольга, металлические балки и т. д.) или для использования в точной оптической промышленности.

°

Фиксаторы из спекшегося металла компании Witte также имеются в модульной версии при необходимости. Поверхность из спекшегося металла твердая и имеет высокое сопротивление износу

Идеально подходит для сверхтонких заготовок (диаметр <1мм после окончания работы в зависимости от материала) и в равной степени для фольги - менее 0,1мм толщиной.

°  Благодаря отсутствию выемок и отверстий заготовки не деформируются, например, на втулках спекшейся бронзы.

°  Часто используемые при точной механической обработке в оптической промышленности, а также при измерениях и проверках в диапазонах микрометра и нанометра.

№	Длина х ширина х высота	кг
84686	300х200х38	7,1
84687	300х400х38	14,2
84688	600х400х38	28,4

°  Зажимные приспособления из спекшегося металла должны быть покрыты полностью или до максимально возможного предела. Покрытие неиспользуемых участков фольгой также улучшит силу закрепления.

Зажимные приспособления из спекшегося металла компании Witte изготовлены из высокопрочного алюминия. Модели из стали и специальные размеры также изготавливаются по требованию.

Специальные размеры изготавливаются по требованию!

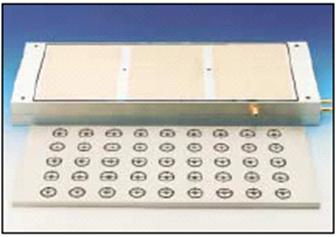

WITTE-METAPOR© для механической обработки тонкостенных и гибких заготовок

Вакуумное зажимное приспособление из спекшегося металла со специальной соединительной пластиной для закрепления твердых металлических заготовок во время высокоточной лазерной механической обработки. У него имеется интегрированный охлаждающий лабиринт, помогающий избежать неточностей, благодаря развитию теплоты, которая появляется во время процесса лазерной механической обработки

Любой контур, подлежащий механической обработке, а также трехмерные формы могут механически обрабатываться до такого пористого материала

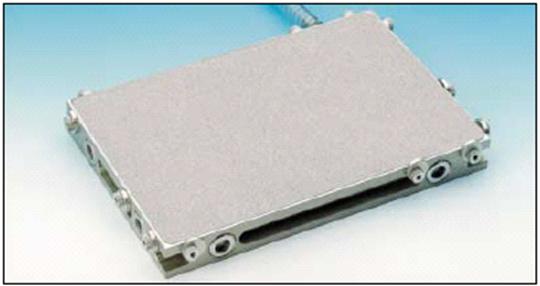

Вакуумные зажимные приспособления BF 100 / MC 100 METAPOR©

°  Вакуумные зажимные приспособления с пористым алюминием для сверхтонких заготовок, а также мягких заготовок (например, резиновых (каучуковых), станиолевых тонких металлов и т. д.) или для использования в точных оптических областях

°  Подходят для действительно тонких металлов (<1мм толщиной в конечном варианте в зависимости от материала), а также для фольги менее чем 0,1мм толщиной

°  Деформация заготовки невозможна, так как отсутствуют выемки или отверстия

°  Часто используются в точных оптических процессах для измерения и проверки в диапазонах микрометра и нанометра

№	Длина х ширина х высота	кг
83401	300х200х38	6,1
84380	300х400х38	12,2
84381	600х400х38	24,4

°

Вакуумные фиксаторы BF 100 METAPOR©:

Пористые вакуумные зажимные приспособления должны быть полностью или максимально накрыты заготовкой. Размещение фольги на непокрытые поверхности улучшает силу закрепления

°  Заказчик сам сможет снова обработать поверхность

Вакуумные фиксаторы компании METAPOR изготовлены из высокопрочного алюминия. Модели из стали также изготавливаются по требованию.

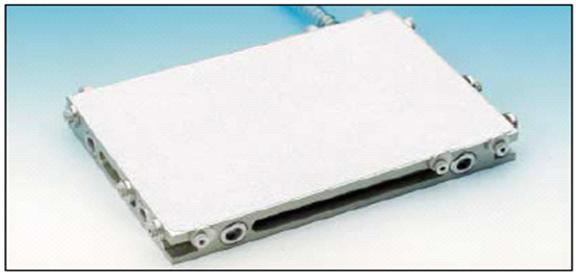

Вакуумные фиксаторы MC 100 компании METAPOR©:



№ Длина х ширина х высота кг 91021 300х200х38 6,1 92290 300х400х38 12,2 92291 600х400х38 24,4   В комплект входит:

1 конечный участок, 7 заглушек, 10 уплотнительных колец, 1 штекер с внутренним диаметром 12, 1м вакуумного всасывающего шланга с проволочной спиралью 18/12, односторонние концевые упоры, регулируемые по высоте

Вакуумные зажимные приспособления CE 100 METAPOR©
