Технология вакуумного закрепления (стр. 11 )

Вакуумные зажимные приспособления решетчатого типа

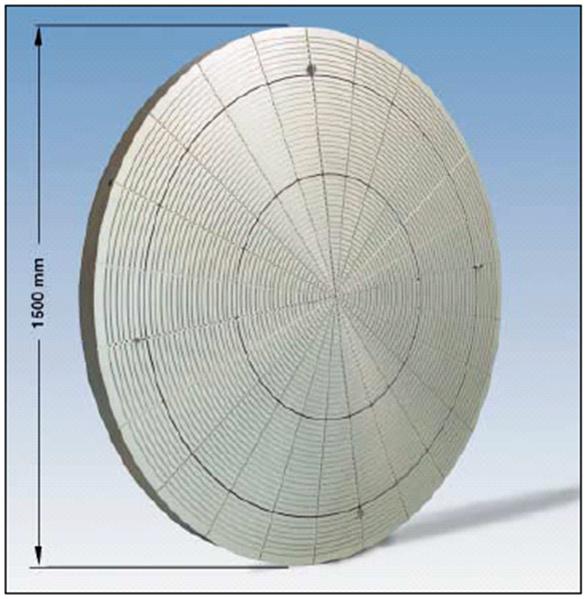

Круговые решетчатые зажимные приспособления специальных размеров и специальным образом спроектированные. Другие круговые зажимные приспособления показаны на страницах 17 и 73

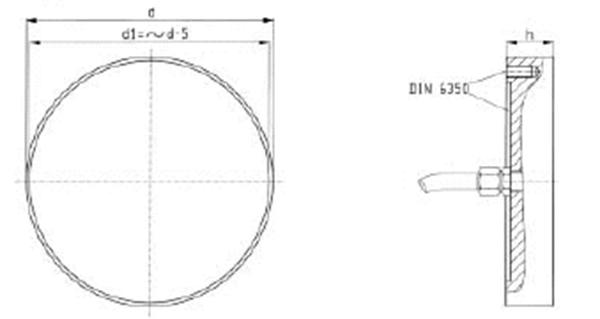

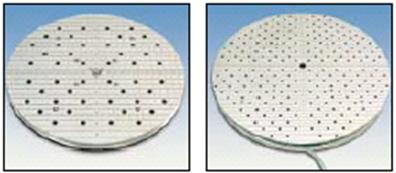

Круговые зажимные приспособления из спекшегося металла

Внутренние детали, изготовленные из спекшейся бронзы, гарантируют ровное и точное закрепление различных заготовок, как, например, оптического стекла, тонкого диска и т. д.

Также имеются в наличии и в компании METAPOR© (смотрите страницу 98)

Алюминий Сталь

№	Диаметр х высота	кг
80863	Ø100х38	2,3
80864	Ø125х38	3,5
80865	Ø160х38	6,0
80866	Ø200х38	9,0
80867	Ø250х38	14,5
80868	Ø315х48	29,0
80869	Ø400х48	47,0
80870	Ø500х58	89,0
80871	Ø630х58	142,0

№	Диаметр х высота	кг
80854	Ø100х38	0,8
80855	Ø125х38	1,3
80856	Ø160х38	2,0
80857	Ø200х38	3,0
80858	Ø250х38	5,0
80859	Ø315х48	10,0
80860	Ø400х48	16,0
80861	Ø500х58	31,0
80862	Ø630х58	49,0

Специальные размеры изготавливаются по требованию!

Круговые вакуумные зажимные приспособления WITTE-METAPOR©

Круговое вакуумное зажимное приспособление с продольным потоком воздуха, мелкими порами и однородной вставкой.

Особенно подходит для закрепления без растяжения слишком тонкой фольги или аналогичных материалов. Вставка может изготавливаться из любых различных материалов компании WITTE-METAPOR©: BF-100, MC-100, CE-100 или INOX FE. Технические данные можно найти на страницах 100/103. Данные материалы также можно использовать для погрузочно-разгрузочного оборудования для скольжения воздушной подушки, используя стандарт качества BF 100.

Пример: Пример:

Алюминий с BF-100 Сталь с BF-100

№	Диаметр х высота	кг
90962	Ø100х38	0,8
90964	Ø125х38	1,3
90965	Ø160х38	2,0
90966	Ø200х38	3,0
90967	Ø250х38	5,0
90968	Ø315х48	10,0
90969	Ø400х48	16,0
90970	Ø500х58	31,0
90971	Ø630х58	49,0

№	Диаметр х высота	кг
92972	Ø100х38	2,3
90973	Ø125х38	3,5
90974	Ø160х38	6,0
90975	Ø200х38	9,0
90976	Ø250х38	14,5
90977	Ø315х48	29,0
90978	Ø400х48	47,0
90979	Ø500х58	89,0
90980	Ø630х58	142,0

Специальные размеры изготавливаются по требованию!

Отделитель жидкости

Отделители жидкости являются обязательными всякий раз при использовании хладагентов или смазочных материалов. Также их можно использовать в качестве пылесборника, держателя для стружек (мелких обломков) и т. д.

Преимущества:

°  Уровень жидкости виден все время

°  Алюминиевые и акриловые материалы дают в результате массу тары

°  Легкая обработка благодаря эргономическому дизайну

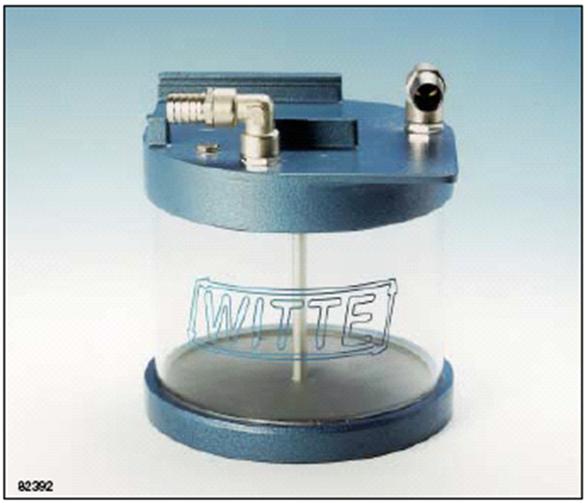

№	Объем	Размер	Соединение	кг
80200	5l	Ø200х400	Ø12	4
82392	21l	Ø300х500	Ø32	10

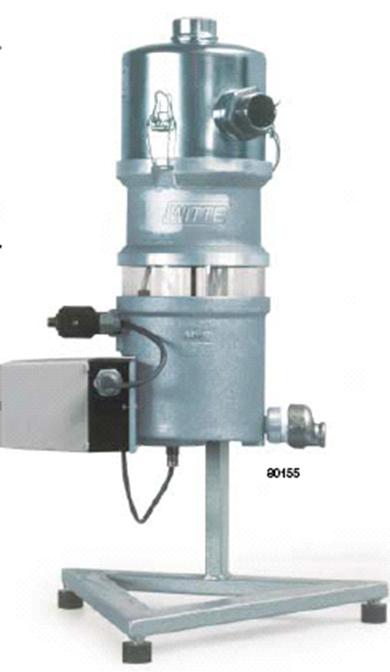

Автоматический отделитель жидкости

Полностью автоматическая работа гарантируется интегрированным электромагнитным клапаном и 2-х камерной системой.

Отделитель установлен между вакуумным зажимным приспособлением и насосом, тем самым, защищая вакуумный насос от больших количеств воды, которые поглощаются и рассеиваются.

Всосавшаяся жидкость снова перенаправляется в станок с помощью системы шлангов.

Закрепление заготовки никогда не прерывается.

Для выполнения операций необходимо электроснабжение в 230В. Также данное устройство работает и при 110В/60Гц.

№	Способность жидкости, л	Способность отделения л/час	Для всасывающей способности, м3/час	Длина х ширина х высота	Внутренний диаметр входного отверстия шланга	Внутренний диаметр выходного отверстия шланга	кг
80155	2	100	bis 100	400х400х670	R 1 ¼”	R 1 ¼”	8,5
82782	6	100	160-250		R 2 ½”	R 2”	15
