Технология вакуумного закрепления (стр. 8 )

Плоские арматурные каркасы коричневого цвета имеют высокие фрикционные характеристики, низкую точность и не могут быть механически обработаны (в противовес плоским арматурным каркасам черного цвета).

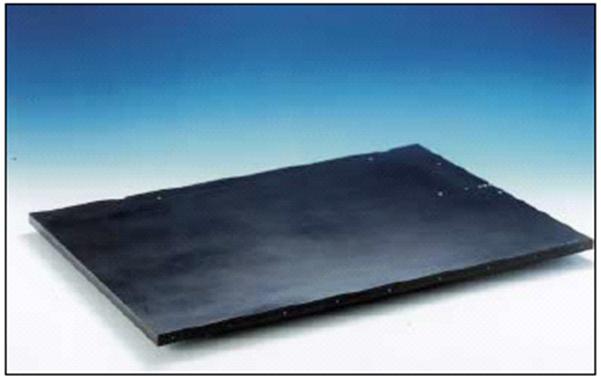

Резиновые переходные плоские арматурные каркасы для желобковых вакуумных зажимных приспособлений



№	№ Размер, длина х ширина х высота 00796 250х400х3 00854 300х400х3 00855 400х400х3 00856 400х500х3 00857 500х500х3 00858 300х600х3 00791 400х600х3 00859 500х1000х3 00860 1000х1000х3 00861 1000х2000х3   Размер, длина х ширина х высота
00845	100х150х3
00846	100х200х3
00847	150х250х3
00848	200х200х3
00849	200х500х3
00850	200х600х3
00851	150х300х3
00825	200х400х3
00852	200х400х3
00852	250х350х3
00853	300х300х3

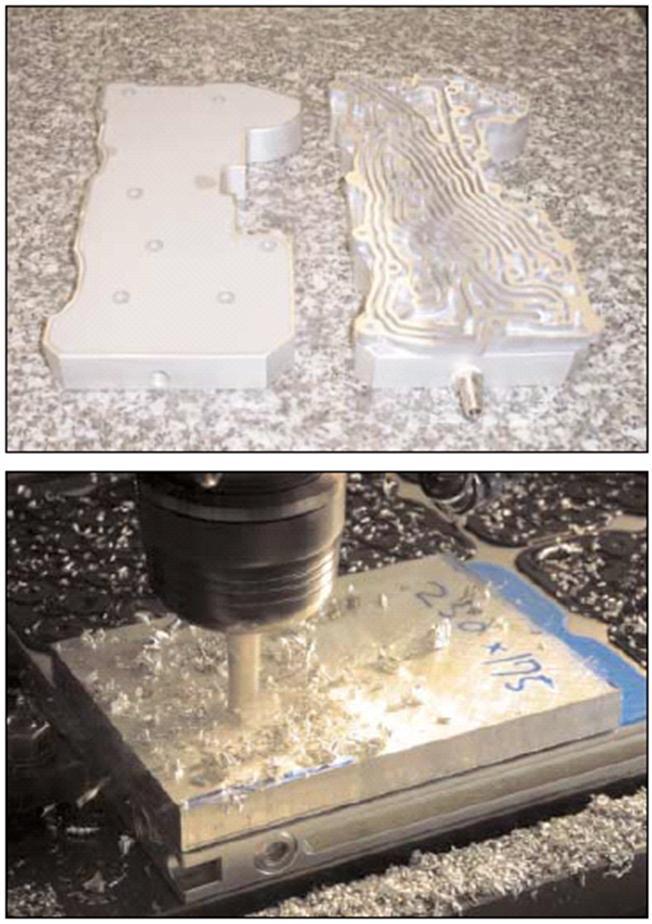

Желобковые вакуумные зажимные приспособления и резиновый переходной плоский арматурный каркас

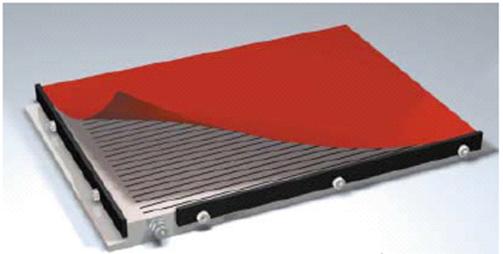

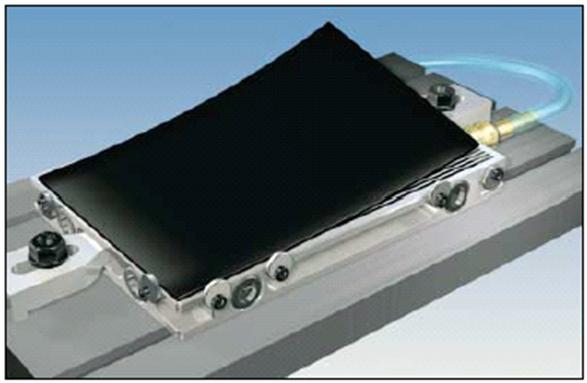

Положите резиновый переходной арматурный каркас на зажимное приспособление, накрывающее все желобки.

Использование желобкового зажимного приспособления с резиновым плоским арматурным каркасом позволяет просверливать отверстия и фрезеровать или вырезать выемки и контуры в плоском арматурном каркасе на глубину 1,5мм без ослабления вакуума. Так как плоский арматурный каркас испытывает сильный износ, его часто можно использовать для заготовок с таким же контуром. Определенные виды использования позволяют инструменту работать на глубину 1,5мм вглубь плоского арматурного каркаса. Допустимое отклонение на высоту плоского арматурного каркаса лежит в промежутке +/-0,3мм. (Стандарт DIN 7715, часть KI. P2)

2



Поместите заготовку с помощью концевых упоров регулируемой высоты. Затем обрисуйте контур с помощью обычной ручки

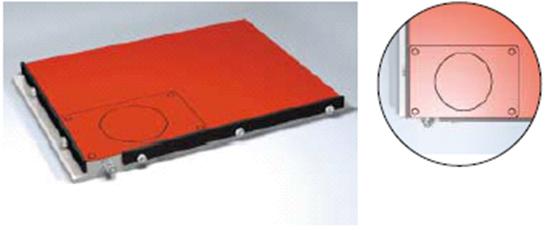

Здесь можно видеть контур заготовки

4

Удалите плоский арматурный каркас и проделайте отверстия в участке, соответствующем действительной поверхности закрепления заготовки. Отверстия приблизительно должны быть 3-8мм диаметром в 10миллиметровой решетке и лежать на желобках зажимного приспособления

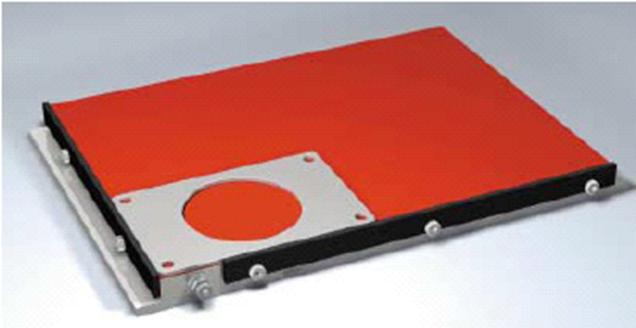

Переложите заготовку на плоский арматурный каркас. Отличное трение резинового материала противодействует силам большого перемещения больше, чем какая-либо иная вакуумная система.

Желобковые вакуумные зажимные приспособления – специальные версии

Желобковые вакуумные зажимные приспособления для заготовок с усложненными геометрическими формами, а также с контурами, например, экранами; идеальны для таких несложных механических операций, как гравирование или шлифование и т. д.

Подвод вакуума соединен с подвижным шлангом внутри пластины. Чтобы уменьшить площадь, заполняемую вакуумом, шланг необходимо потянуть по направлению к пользователю, а край, уплотненный пластичной стружкой, вставить в пластину между намеченными линиями.

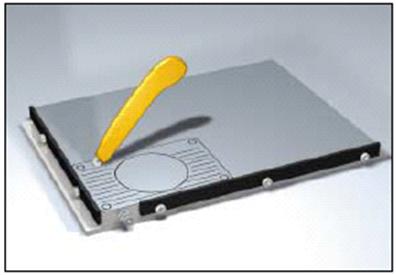

Все желобки могут быть накрыты также с использованием изоляционного станиоля (комплектующие детали). По такому же принципу, как и резиновый плоский арматурный каркас, контур заготовки трассируется на станиоль. Фольга внутри контура затем прорезывается с использованием ножа, результатом которого становится изготовленное на заказ зажимное приспособление за считанные секунды.

Используя соединительные пластины также возможно создавать множественные зажимные приспособления.

Желобковое вакуумное зажимное приспособление со специальной соединительной пластиной

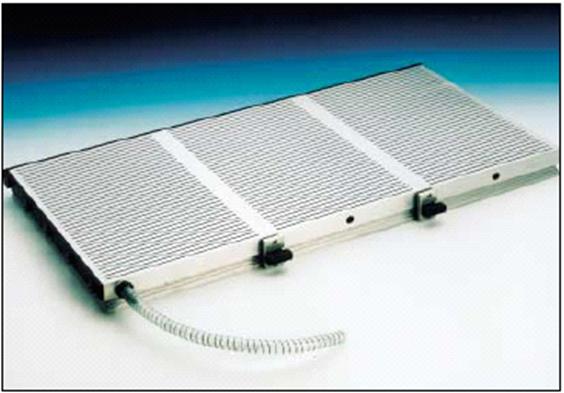

Желобковое вакуумное зажимное приспособление с 3-мя вакуумными поверхностями, которые работают совместно или независимо.

Изоляционная фольга

Эта алюминиевая фольга является рекомендуемой комплектующей деталью для каждого желобкового зажимного приспособления.

Применение:

°  полностью накройте зажимное приспособление фольгой

°  поместите заготовку на фиксатор в место, находящееся ближе всего к подаче вакуума

°  обрисуйте заготовку

°  проткните фольгу внутри контура заготовки. Все типы заготовок могут зажиматься в тиски, используя данный метод. После использования фольги просто снимите ее. Никаких остатков клея не остается на зажимном приспособлении.

Применение сходно с использованием резинового переходного плоского арматурного каркаса (смотрите страницу 48). Разница состоит в том, что фольгу прорезают вдоль желобка с помощью ножа. Заготовка должна иметь ровную и плоскую поверхность для достижения оптимальных результатов.

Изоляционная фольга

Толщина фольги: 0,06-0,11мм

№ Длина х ширина Шт. кг 80278 500х250 45 2,2 80279 400х300 48 2,2 80280 500х300 35 2,2 80445 400х400 32 2,2 80281 600х300 30 2,2 80446 600х400 21 2,2 80282 800х400 18 2,2 80447 1000х500 8 2,2

№	Длина х ширина	Шт.	кг
80269	150х100	400	2,2
80270	200х100	300	2,2
80271	250х150	170	2,2
80272	300х150	140	2,2
80273	350х150	120	2,2
80274	400х200	70	2,2
80275	500х200	55	2,2
80276	600х200	45	2,2
80277	400х250	60	2,2

Перфорированные решетчатые зажимные приспособления - специальная версия

Высокоточные вакуумные зажимные приспособления, используемые в фото - оптических процессах, например, чрезвычайно точное закрепление печатных форм или оптических пленок/фольги. Используемые на станках для производства печатных форм во время воздействия лазером и ультрафиолетом; воздействие пленок - фольги или же для пластин с тонкой алюминиевой основой. Специальные размеры, также разделение всасывающей поверхности в различных участках или секторах доступны по требованию; например, перфорированное решетчатое зажимное приспособление 1.400мм х 2.000мм с точностью в 30μ.

Данные вакуумные зажимные приспособления изготовлены в соответствии с требованиями заказчика и спецификацией для станка. Пожалуйста, используйте форму на странице 106 для ответов на вопросы.

Перфорированное решетчатое зажимное приспособление для выставляемого станка

Технология закрепления заморозкой ICE-VICE©

Закрепление заморозкой на тонкой водной пленке

Заготовки теперь могут просто закрепляться для механической обработки, точно и без растяжения используя лед.

Расположите заготовку на предварительно охлажденной пластине и распылите воду тонким слоем на пластину и заготовку. Приблизительно спустя 90 секунд заготовка примерзнет к рабочей поверхности. Опыт показал, что температура -100С идеально подходит для технологии закрепления заморозкой. При -100С лед еще не становится хрупким и не трескается. Используя изготовленные на заказ соединительные пластины, заготовки помещают и закрепляют со стабильной точностью.

Использование хладагентов необходимо избежать во время механической обработки.

Если данное условие невозможно соблюсти, мы с радостью предложим какую-либо альтернативу.

Мы различаем два альтернативных метода заморозки заготовок:

1)  Система ICE-VICE©

1.1.  Система закрепления Ice-Vice состоит из двух основных компонентов: охлаждающего устройства и замораживающей пластины. С помощью интегрированной электроники закрытая охлаждающая система внутри двух данных компонентов контролирует температуру, которая может быть свободно выбрана, а выбранное значение сохраняется с допустимым отклонением +/-20. Сенсоры постоянно контролируют данную процедуру. Идеальная температура - при -100С. Микроэлектронные регуляторы контролируют все функции.

1.2.  Две замораживающие пластины могут быть одновременно присоединены к охлаждающему устройству. Это означает, что две независимые замораживающие пластины могут использоваться на двух различных центрах механической обработки.

1.3.  После установки идеальной температуры согласно опыту, можно получить точность в +/-3μ на заготовке после механической обработки.

1.4.  Примерзание заготовки к пластине происходит через 90 секунд. Таяние поддерживается нагревательным картриджем (интегрированным в замораживающую пластину) и требует приблизительно такого же количества времени.
