Технология вакуумного закрепления (стр. 12 )

Вакуумный переключатель с настраиваемыми предельными значениями.

Используется в качестве аварийного переключателя.

ЖК вакуумный экран с электронным управлением, показывающий 7 различных устройств, размер последнего составляет 11мм, экран красного или зеленого цвета:

От 0 до 1.013бар (от 0 до 101,3кПа)

Мм. рт. ст, кгс/см2, дюйм/ртуть, фунт/дюйм2, кПа, МПа.

№	Размер (мм)	U	кг
84886	40х31, 5х37	24В	0,05
93937	Высота=92, Ø33	24В	0,25

Верхний и нижний пределы значений вакуума можно свободно регулировать.

В комплект входит:

Руководство по эксплуатации, 2 монтажных кронштейна, заглушка, 2 болта М3, метка устройства отображения

Регулируемое время ответа от 2,5 до 500мс за 4 этапа.

Может использоваться в НО (нормально открытом) и НЗ (нормально закрытом) состояниях.

2 канала всасывания вакуума R1/8” могут использоваться опционально в положении 900.

Кабель 4,5х1,8 длиной 2м присоединяется к элементам управлениям станком. Нужно, чтобы при минимальном понижении вакуума ниже заданного значения переключатель посылал сигнал станку для останова.

№ 000

Версия для использования в защищенных от взрыва условиях эксплуатации

Предохранительное устройство



Немецкая Ассоциация страхования ответственности работодателей требует, чтобы станки, имеющие устройства по закреплению заготовок с механическим приводом, были спроектированы и установлены таким образом, чтобы приводной шпиндель или подающий механизм могли быть активированы только после завершения процесса фиксации или закрепления.

Предохранительное устройство обязательно для всех типов работ на станках для тяжёлых работ и может быть интегрировано в устройства управления станком.

Когда вакуум снижается ниже заданного значения (многократно регулируемого), подается визуальный сигнал. Встроенное заблокированное устройство смены интегрировано в устройства управления станком и противопоставляет аварийный останов шпинделя или ограничитель подачи.

Диапазон между максимальным и минимальным количеством вакуума - 70 миллибар

Данная версия с электромагнитным клапаном позволяет активировать процесс закрепления с панели управления станком.

№	Название	Для внутреннего диаметра шланга	Напряжение

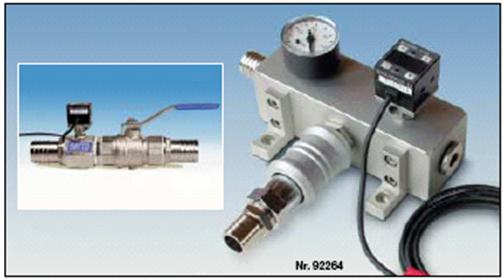

85466	Предохранительное устройство с электронным переключателем вакуума	Ø12мм	24В
85475	Предохранительное устройство с электронным переключателем вакуума	Ø18мм	24В
92264	Предохранительное устройство с электронным переключателем вакуума	Ø18мм	24В
85476	Предохранительное устройство с электронным переключателем вакуума	Ø25мм	24В
85484	Предохранительное устройство с электронным переключателем вакуума	Ø32мм	24В
85485	Предохранительное устройство с электронным переключателем вакуума	Ø50мм	24В

Переключатель регулятора давления

Используется для установки пониженного давления на вакуумных устройствах, его можно неоднократно настраивать. Автоматически отключается, когда достигнуто заданное значение вакуума, и включается, когда вакуум понижается ниже разрешенного диапазона.

°  Установка диапазона от 0-99,8% вакуума

°  Диапазон вакуума приблизительно 70 миллибар

°  Изготовлен из черного полимера

У переключателя два фиксированных канала для колпачковой гайки с круглой головкой M4 DIN 912.

№	Длина х ширина х высота	U	кг
80411	70х30х30	≤250В	0,07

Уплотнение о – образной формы

№	Диаметр
00188	Ø2,0мм
00069	Ø3,0мм
00170	Ø3,5мм
00070	Ø4,0мм
00157	Ø4,5мм
00071	Ø5,0мм
00171	Ø5,5мм
00072	Ø6,0мм
00172	Ø6,5мм
00073	Ø7,0мм
00251	Ø8,0мм
00316	Ø10,0мм

№	Название	Содержимое	кг
80140	Консистентная смазка	250г	0,29

Используется для уплотнения решетчатых зажимных приспособлений или особых контуров заготовок. Данное высококачественное неопреновое уплотнение помещается внутрь всасывающего отверстия вакуумного зажимного приспособления решетчатого типа для ограничения зоны закрепления (для примера смотрите страницу 34). Диаметр уплотнения зависит от поперечного сечения отверстия. Если пластина подверглась повторной механической обработке, то потребуется уплотнение с меньшим диаметром.

Минимальный размер заказа - 50м/на каждый диаметр.

Вакуумная консистентная смазка

Используется время от времени для следующего:

°  Смазки всасывающего шланга

°  Изоляции заготовок с шероховатой поверхностью или поверхностью, имеющей неровности, выступы и т. д.

Распределительное устройство Y с внутренней резьбой

№	Резьба	Насадка для шланга
90716	R3/8”	3хØ12
90717	R1/2”	3хØ18
90718	R1/2”	1хØ18, 2х Ø12

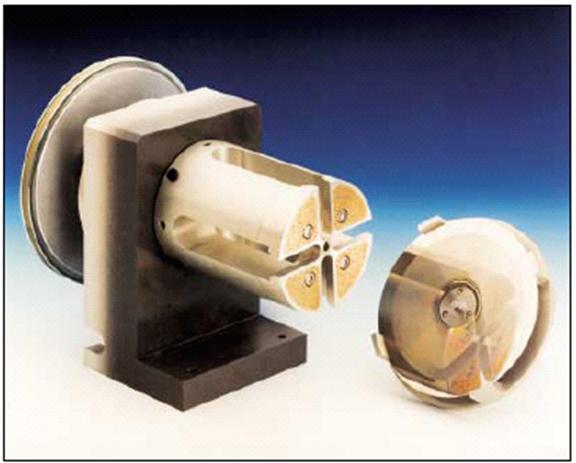

На рисунке показан специальный вакуумный зажим из спекшегося металла, используемый в отделе контроля качества производителя Компакт Дисков.

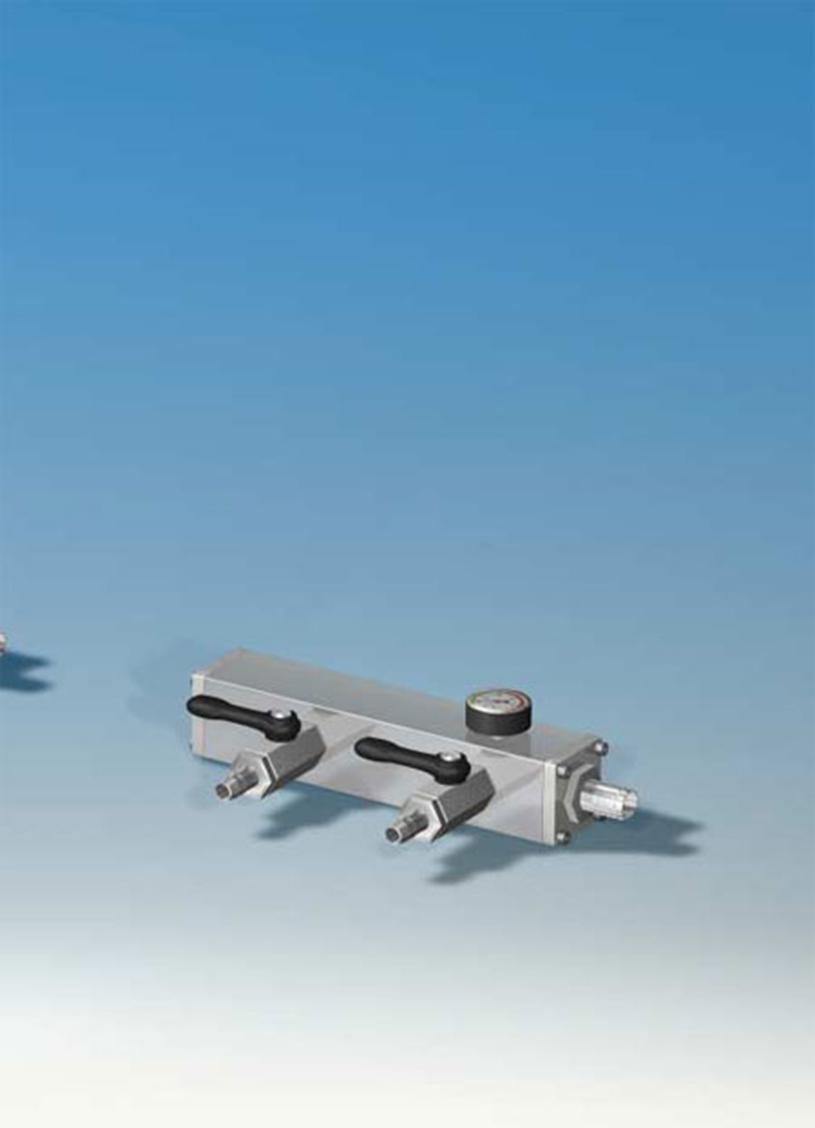

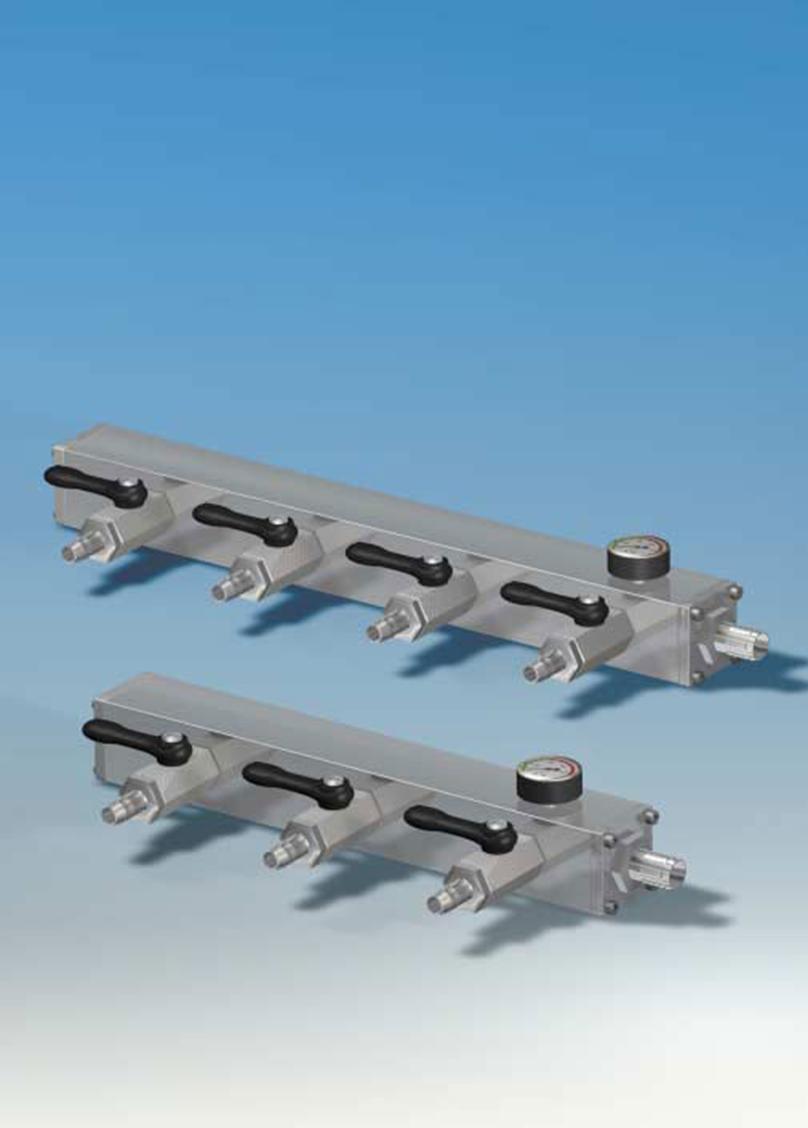

Магистральные распределители

Все магистрали снабжаются соответствующими насадками для шланга, а на каждом выходном отверстии находится аэрированный вакуумный клапан в 3/2 хода с вакуумметром.

Магистраль можно модернизировать до предохранительного устройства при сборке вместе с безопасным мембранным переключателем (80411, смотрите страницу 80).

Взамен уже используется соединительная резьба R 1/8” с заглушками.

№	Описание	Входное Соединение	Выходное Соединение	Длина х ширина х высота
84389	Магистральный распределитель	1хØ18	4хØ12	43х43х300
85680	Магистральный распределитель	1хØ24	3хØ18
84390	Магистральный распределитель	1хØ25	6хØ12	84х84х480
85197	Магистральный распределитель	1хØ32	4хØ12
84391	Магистральный распределитель	1хØ32	6хØ12	84х84х480
84591	Магистральный распределитель	1хØ32	4хØ18
84392	Магистральный распределитель	1хØ32	6хØ18	84х84х765
89052	Магистральный распределитель	1хØ32	2хØ25
90134	Магистральный распределитель	1хØ50	6хØ12
90177	Магистральный распределитель	1хØ50	3хØ18
84393	Магистральный распределитель	1хØ50	4хØ25	84х84х510
90562	Магистральный распределитель	1хØ50	5хØ25
90527	Магистральный распределитель	1хØ50	2хØ32
84394	Магистральный распределитель	1хØ50	4хØ32	84х84х510

В комплект входит:

Насадка для шланга для выхода вакуумного насоса, насадка для шланга и аэрированная задвижка с ручным приводом в 3/2 хода для каждого из выходных соединений, вакуумметр

Различные типы изготавливаются по требованию!
