Технология вакуумного закрепления (стр. 5 )

Является ли устройство VAC-MAT™ устройством многоразового использования?

Срок эксплуатации устройства VAC-MAT™ зависит от количества и размера срезов, проделанных в плоском арматурном каркасе во время механической обработки.

Какие существуют типы устройств VAC-MAT™?

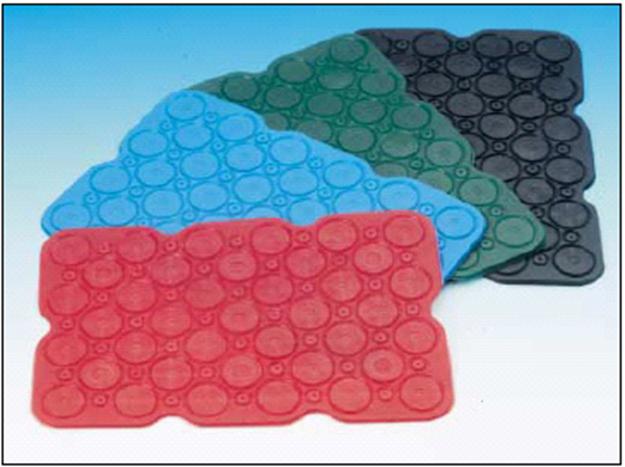

Имеется 5 типов плоских арматурных каркасов:

°  Плоские арматурные каркасы синего цвета для нормальной механической обработки

°  Плоские арматурные каркасы зеленого цвета, немного более плотной консистенции для более сложной механической обработки

°  Плоские арматурные каркасы красного цвета одноразового использования

°  Плоские арматурные каркасы черного цвета, используемые для уплотнения/герметизации участков, не требующихся на фиксаторах VAC-MAT™ во время механической обработки

°  Плоские арматурные каркасы серого цвета, жаростойкие, для температур более 500С и до 800С максимум.

Модульный подход позволяет соединять несколько вакуумных зажимных приспособлений. Подача вакуума к каждому зажимному приспособлению продолжается через все соединительные элементы.

VAC-MAT™ позволяют быстро и экономно механически обрабатывать заготовки в течение всего одной процедуры закрепления. Однако не только закрепление происходит быстро, процессы выбивания, галтования и ручной обработки становятся пережитками прошлого.

Максимальные температуры в процессе применения:

До 400С включительно устройство VAC-MAT™ может использоваться повторно без каких-либо ограничений.

До 500С включительно устройство VAC-MAT™ можно использовать единожды, выступы поршня насоса не возвращаются в первоначальное исходное положение.

При 600С плоские арматурные каркасы прилипают к заготовке и начинают плавиться.

Для температур выше 500С и до 800С рекомендуется использовать жаростойкий серый плоский арматурный каркас (№ 000). Плоские заготовки, лежащие ровно, можно фрезеровать и при температуре до 800С без расплавления плоского арматурного каркаса.

Тонкие заготовки также можно закреплять и безопасно, но мягко механически обрабатывать на устройстве VAC-MATTM

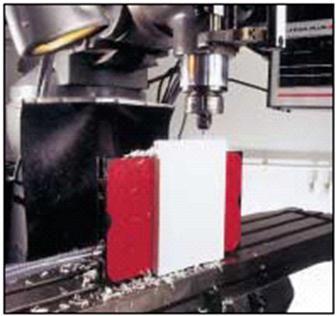

Вертикальное закрепление также может с большой вероятностью применяться с устройством VAC-MATTM

Witte VAC-MAT™ в действии:

Вверху:

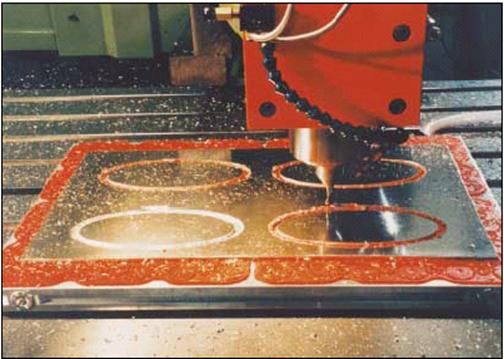

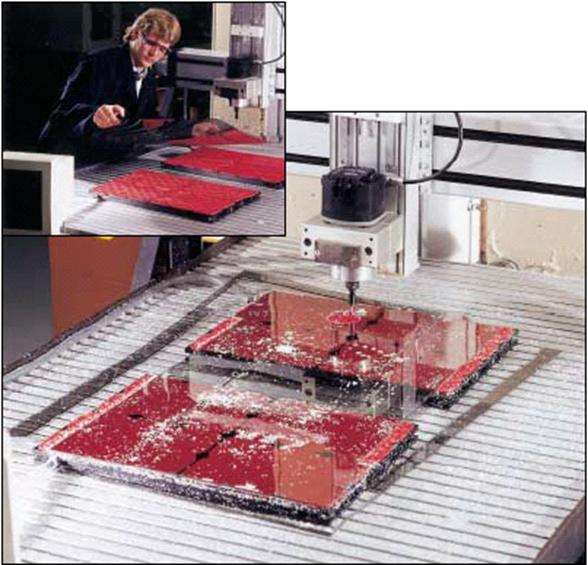

Прямое фрезерование сквозь заготовку на модульной пластине 400х600мм.

Справа:

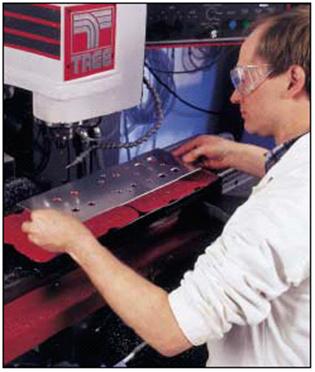

Быстрая обработка, короткие сроки закрепления заготовки, все на одном этапе.

Вверху:

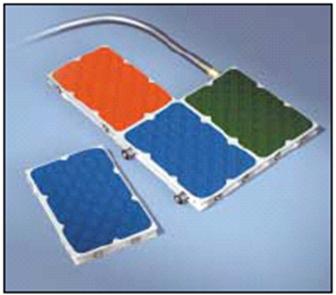

Witte VAC-MAT™- модульные пластины могут соединяться в соответствии с требуемым размером, вакуум поддерживается соединительными деталями.

Комбинированная специальная система закрепления, как результат объединения Witte VAC-MAT™ и FLIP-POD™

Слева:

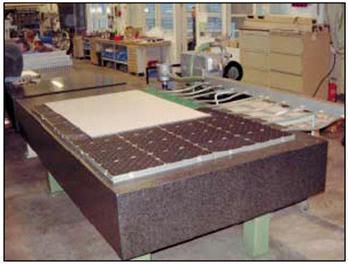

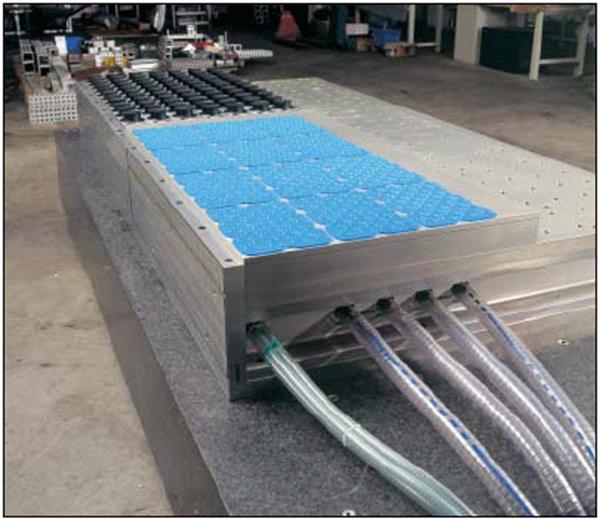

Встроенное модульное устройство закрепления Witte VAC-MAT™ 1600х1200мм

Базовые комплекты

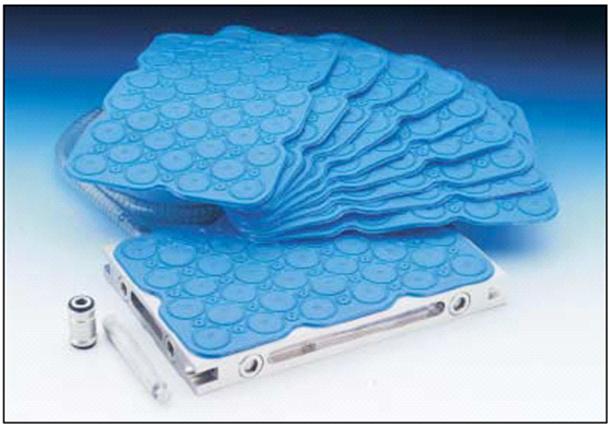

Данные базовые комплекты разработаны для предоставления оператору полного решения для наладки и немедленного запуска процесса механической обработки. Все пластины - модульные и могут быть расширены с помощью простого соединителя в любое время.

Модульные пластины VAC-MAT™ изготовлены из высокопрочного алюминия. Модели из стали изготавливаются по требованию.

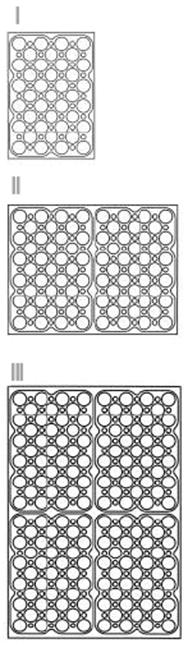

	№	Описание	Длина х ширина х высота	кг
I	81759	Модульное зажимное приспособление VAC-MAT™	300х200х30	5
II	82837	Модульное зажимное приспособление VAC-MAT™	300х400х30	10
III	82825	Модульное зажимное приспособление VAC-MAT™	600х400х30	20

В комплект входит:

1 конечный участок, 1 соединительная муфта, 7 заглушек, 10 уплотнительных колец, 8 крестовин (поперечных балок), 10 1-метровых вакуумных всасывающих шлангов синего цвета с проволочной спиралью 18/12

Регулируемые по высоте концевые упоры в форме односторонних шайб:

Дополнительные, регулируемые по высоте концевые упоры также имеются в наличии. Для фиксирования концевых упоров покупатель должен сам проделать резьбовые отверстия в пластине.

№	шт	Ø, мм	Высота пластины, мм	Гайка с накаткой/установочный винт с плоским концом и шлицем под отвертку
85405	6	20	32,5	М5
85409	9	27	38,0	М6
85410	12	30	48,0	М6

Модульные зажимные приспособления VAC-MAT™ изготовлены из высокопрочного алюминия. Модели из стали изготавливаются по требованию.

Специальные размеры также изготавливаются по требованию!

Комплектующие детали

VAC-MAT™:

№	Название	Длина х ширина х высота
11030	VAC-MAT™/синего цвета, обычная механическая обработка	300х200х2,42
11053	VAC-MAT™/зеленого цвета, более сложная механическая обработка	300х200х2,42
11548	VAC-MAT™/красного цвета, одноразового использования	300х200х2,42
13156	VAC-MAT™/серого цвета, жаростойкий при 800С макс.	300х200х2,42
11029	VAC-MAT™/черного цвета для покрытия участков, не требующихся во время механической обработки	300х200х2,5

Комплектующие детали

Комплектующие детали зажимного приспособления VAC-MAT™

	№	Название	Размеры
I	81761	Шланг-соединитель, включая уплотнительное кольцо	Ø1 = 23 Ø2 = 14
II	81762	Адаптер вакуумного зажимного приспособления, включая уплотнительное кольцо	Ø1 = 23
III	81774	Штекер, включая уплотнительное кольцо	Ø1 = 23
	11032	Уплотнительное кольцо	Ø16х2,5
IV	28331	Инструмент для установки	Ø15х120
V	89092	VAC-MAT™- демо-версия	CD-ROM

Демонстрационный CD с VAC-MAT™ имеется в наличии. Спрашивайте.

Решетчатые вакуумные зажимные приспособления

Одним из самых привычных вакуумных зажимных приспособлений со времен закрепления вакуумом, когда-либо открытых, является решетчатое зажимное приспособление.

Принцип модульности позволяет соединять несколько вакуумных зажимных приспособлений. Подача вакуума к каждому зажимному приспособлению поддерживается благодаря соединительным деталям.

Данный тип зажимного приспособления используется для закрепления заготовок простой геометрической формы с или без контуров. Специальные уплотняющие прокладки, расположенные в соответствии с контуром заготовки (но включающие канал подачи вакуума) помогают сглаживать резко выраженные неровные или шероховатые поверхности в то время, пока надежно удерживают заготовку во время использования.

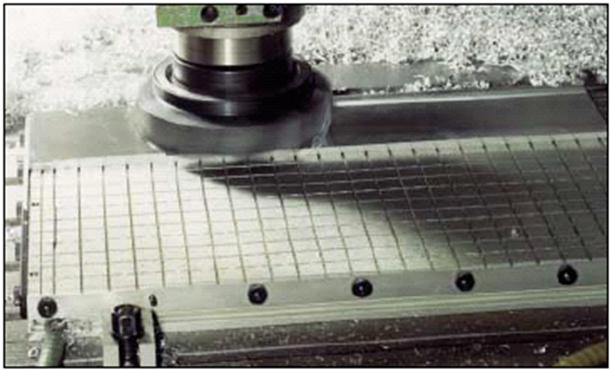

°  Идеальны для сложного фрезерования и шлифования

°  Мы рекомендуем диаметр уплотняющей прокладки О - образной формы большего размера, когда крупногабаритные заготовки слишком шероховаты или же неровны. Уплотняющая прокладка О - образной формы используется при диаметрах от 2 до 10мм

°  Требуемое расстояние по сетке координат зависит от контура заготовки и размера. Мы можем механически обрабатывать практически по любому линейному или угловому размеру решетки. Глубина и ширина выемок зависят от диаметра используемой уплотняющей прокладки О – образной формы.

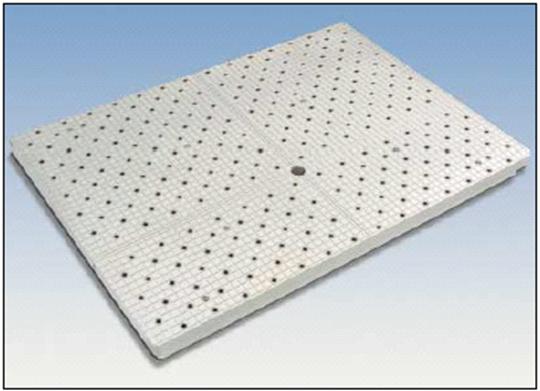

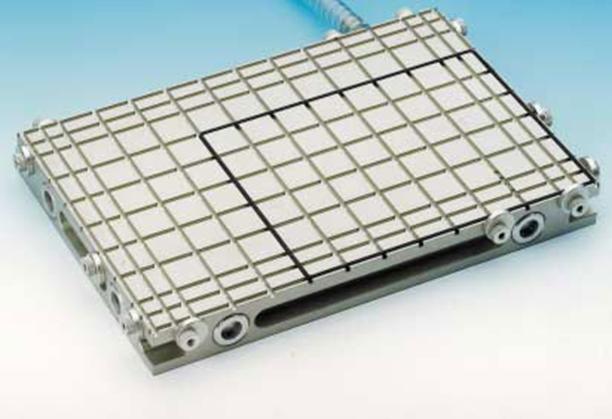

Вакуумная пластина решетчатого типа с дополнительными резьбовыми отверстиями

Модульно-решетчатое зажимное приспособление

№	Решетка	Длина х ширина х высота	кг
82978	Решетка 25	300х200х32,5	5
84161	Решетка 25	300х400х32,5	10
84162	Решетка 25	600х400х32,5	20
89676	Решетка 12,5	300х200х32,5	5
90249	Решетка 12,5	400х300х32,5	10
92289	Решетка 12,5	600х400х32,5	20

В комплект входит:

Решетчатые зажимные приспособления компании Witte изготавливаются из высокопрочного алюминия. Модели из стали изготавливаются по требованию.   1 конечный участок, 7 заглушек, 10 уплотнительных колец, 1 штекер с внутренним диаметром 12, 10м уплотняющей прокладки О - образной формы, 1м вакуумного всасывающего шланга с проволочной спиралью 18/12, регулируемого по высоте, односторонние концевые упоры с дисками

Специальные размеры также изготавливаются по требованию!

Решетчатые вакуумные зажимные приспособления

В дополнение к стандартным размерам, показанным здесь, решетчатые зажимные приспособления компании Witte также изготавливаются на заказ для удовлетворения Ваших требований вплоть до размеров, превышающих 40м2.

Вакуумные решетчатые зажимные приспособления изготовлены из высокопрочного алюминия или стали. Решетки могут быть 12,5 (вверху) или 25 мм (внизу)

Размеры зажимного приспособления и участка закрепления, размер решетки, ширина отверстия, прижимающее усилие и наилучший тип закрепляющей поверхности - это все детали, которые принимаются во внимание для снабжения зажимного приспособления, дающего оптимальные результаты при использовании, о котором идет речь. Воспользуйтесь нашей анкетой на странице 106 или просто свяжитесь с нашим агентом в вашем регионе, или же непосредственно напрямую с нами.
