Технология вакуумного закрепления (стр. 15 )

№	Описание	Внутренний диаметр

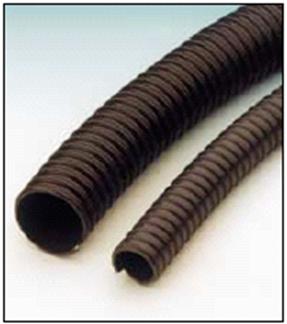

11380	Спиральный шланг, полимер	Ø30
11379	Спиральный шланг, полимер	Ø38
11378	Спиральный шланг, полимер	Ø50

Вакуумная полимерная труба

Используется с соединениями вращающего механизма

№	Описание	Внешний/внутрен-ний диаметр
00058	Полимерная труба, черная	Ø8/6
00059	Полимерная труба, черная	Ø12/8
00132	Полимерная труба, черная	Ø15/12

Полимерный шланг

Используется для зажимных приспособлений желобкового типа

№	Описание	Внешний/вну-тренний диаметр
00004	Полимерный шланг, белый	Ø6/4

Делая заказ, пожалуйста, точно определите длину в метрах

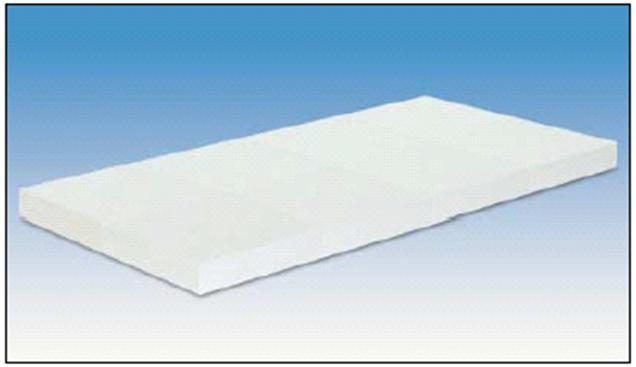

Пористый алюминий компании WITTE-METAPOR©

Вместо каналов для давления вакуума и давления воздуха - METAPOR© для давления вакуума и воздуха!

°  Откачка

Вакуумные пресс-формы, изготовленные из METAPOR©

Вакуумные зажимные приспособления, изготовленные из METAPOR©, например, для закрепления электронных заготовок и фольги

°  Подъем

Погрузочно-разгрузочное оборудование для скольжения воздушной подушки, изготовленное компанией METAPOR©

°  Беспрепятственный расход

Для смешанных основ и конвейерных каналов, изготовленных компанией METAPOR©

°  Формование/деформование

Формы, полученные вытягиванием и die moulds, изготовленные компанией METAPOR©

°  Керамические и обработанные на станке формы, изготовленные компанией METAPOR©

Этот уникальный сложный материал из пористого алюминия подходит для металлических форм и пресс-форм, перемещения и систем закрепления

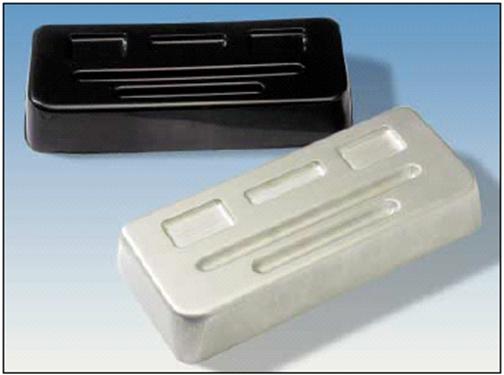

Форма, полученная вытягиванием, изготовленная компанией WITTE-METAPOR©

WITTE-METAPOR© BF 100 AL

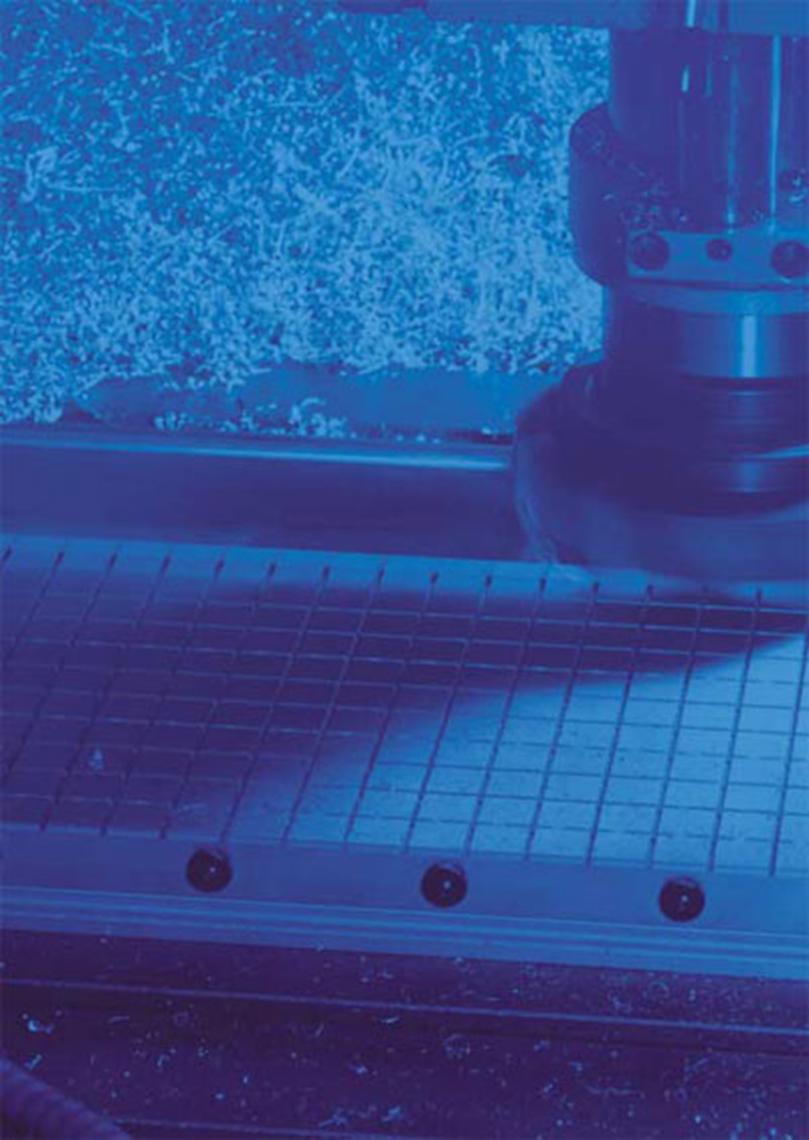

Технология закрепления вакуумом

Основная черта систем закрепления вакуумом компании METAPOR© - это всасывание над полной площадью поверхности без каналов всасывания. Фольга удерживается абсолютно плоской. Перепады давления, имеющие место внутри структуры, означают, что необязательно накрывать неиспользуемые площади. METAPOR© идеально подходит для удерживания фольги и электронных деталей, равно как и для пресс-форм и мягких заготовок.

Технология скольжения воздушной подушки

Распределение давления в структуре METAPOR© позволяет способности воздушного потока ровной поверхности, даже если накрыта только часть поверхности. Расход воздуха и излучение шума значительно уменьшаются. Бесперебойная механическая обработка представляет снижение издержек на компоненты воздушного потока, новую перспективу для опоры вращения, перемещение и стеллажи для выдавливания

Технология потока

Микропористая структура METAPOR© позволяет проводить равномерное перемешивание гранулятов и порошкообразных веществ без появления пузырей. Низкий расход воздуха уменьшает трение и механическую загрузку. METAPOR© идеально подходит для процессов перемешивания, накрывания, желобов перемещения и демонтажа бункерных мостов.

Технология формования

Пресс-формы, полученные вытягиванием, изготовленные компанией METAPOR©, не требуют никаких каналов (отверстий). Печати сверлом на заготовке избегаются. Всасывание над полной площадью позволяет структурам быть сложными без воздушных пробок и деформаций. Полный поток воздуха предотвращает развитие высокотемпературных областей. Рациональная процедура механической обработки и немедленного удобства в использовании обещают ценные технологические преимущества.

WITTE-METAPOR© BF 100 AL

Существуют в следующих размерах:

№	Длина х ширина х высота	кг
00513	500х500х10	4,5
00552	500х500х15	6,8
00553	500х500х20	9,0
00554	500х500х25	11,3
00555	500х500х30	13,5
00556	500х500х35	15,8
00557	500х500х40	18,0
00558	500х500х50	22,5
00559	500х500х60	27,0
00560	500х500х70	31,5
00561	500х500х80	36,0
00562	500х500х100	45,0
00563	500х500х400	180,0

Возможности механической обработки компании METAPOR© отличные, и могут быть сравнимы с легко обрабатываемым алюминием.

METAPOR© обрабатывается без хладагента, дабы сохранить поры чистыми.

Наиболее хорошие поверхности достигаются высоким коэффициентом резания. Не происходит заметного развития тепла в заготовке, что можно почувствовать во время механической обработки.

Технические данные:
Плотность Степень сжатия шарового наконечника Твердость по Шору, D Твёрдость по Бринеллю, число твердости по Бринеллю 5/306,5 Прочность на растяжение Предел текучести Электронный модуль Прочность на разрыв Прочность на сжатие Обычный диаметр поры Общая пористость Открытая пористость	Норм. ЕН 10003-1 НИС 53455 НИС 53455 НИС 53457 НИС 53453 НИС 53454 15	1,78 г/см3 113 81 69 28Н/мм2 19,8Н/мм2 6460Н/мм2 11,8кДж/м2 95Н/мм2 μм 15% 8%

Допустимое отклонение на толщину: -0/+0,3мм

Более крупные размеры изготавливаются по требованию

WITTE-METAPOR© MC 100 AL

Присутствует в следующих размерах:

№	Длина х ширина х высота	кг
00704	500х500х10	4,0
00705	500х500х15	6,0
00706	500х500х20	8,0
00707	500х500х25	10,0
00708	500х500х30	12,0
00709	500х500х35	14,0
00710	500х500х40	16,0
00711	500х500х50	20,0
00712	500х500х60	24,0
00713	500х500х70	28,0
00714	500х500х80	32,0
00715	500х500х100	40,0

Допустимое отклонение на толщину:

-0/+0,3мм

Новый пористый материал, разработанный для поверхностей свободной формы.

Данный материал имеет поры большего размера для свободного прохождения через них воздуха. Данный факт делает возможным применение более мощных сил закрепления во время фрезерования, без необходимости проделывания дополнительных отверстий.

Технические данные:

Плотность 1,7г/см2 Степень сжатия шарового наконечника 113 Твердость по Шору, D НИС 53505 82 Электронный модуль НИС 5Н/мм2 Прочность на растяжение НИС 53453 3,5кДж/м2 Обычный диаметр пор 40μм Общая пористость 26% Пористость по сравнению с BF 100 AL 600%

Более крупные пластины (например, клееные пластины от 1м2 до 2м2 поставляются по требованию)

WITTE-METAPOR© CE 100 белого цвета

Присутствуют в следующих размерах:

№	Длина х ширина х высота	кг
00766	500х500х10	4,0
00767	500х500х15	6,0
00768	500х500х20	8,0
00769	500х500х25	10,0
00770	500х500х30	12,0
00771	500х500х35	14,0
00772	500х500х40	16,0
00773	500х500х50	20,0
00774	500х500х60	24,0
00775	500х500х70	28,0
00776	500х500х80	32,0
00777	500х500х100	40,0

Допустимое отклонение на толщину:

-0/+0,3мм

Технические детали - по требованию

Более крупные пластины (например, клееные пластины от 1м2 до 2м2 поставляются по требованию)

WITTE-METAPOR© CE 100 белого цвета - чрезвычайно тонкий пористый материал с размером пор, меньших, чем у BF 100 или MC 100.

Поверхности - белого цвета и хорошо поддаются обработке.

Материал в целом очень однороден в своей пористости. Он зарекомендовал себя в качестве нужного материала в производстве силиконовых пластин, также как поверхность для «оборудования по кондиционированию воздуха», где ровное распределение потоков воздуха ускоряет вибрацию свободного скольжения скользящего материала.

WITTE-METAPOR© INOX 100 FE

Присутствуют в следующих размерах:

№	Длина х ширина х высота	кг
00807	500х500х10	11,2
00808	500х500х15	16,8
00809	500х500х20	22,4
00810	500х500х25	28,0
00811	500х500х30	12,0
00812	500х500х35	33,6
00813	500х500х40	44,8
00814	500х500х50	56,0
00815	500х500х60	24,0
00816	500х500х70	67,2
00817	500х500х80	89,6
00818	500х500х100	112,0

Допустимое отклонение на толщину:

-0/+0,3мм

Технические детали - по требованию

Более крупные пластины (например, клееные пластины от 1м2 до 2м2 поставляются по требованию)

Уникальная пористая, не подверженная коррозии сталь.

Пористость лежит приблизительно в диапазоне между сходным показателем у METAPOR BF AL и MC 100 AL.

Хорошо поддается обработке.

Также данный материал сохраняет пористость и после сухого резания.

Специальным отличием для материалов BF, MC и CE является в значительной степени высокая твердость давления шарового наконечника INOX 100 FE.

Особенно используется в качестве основы для монтажных столов или в качестве замены для пластин из спекшегося металла.

Метод закрепления пресс-формы Witte Weiguss

Наполовину обработанная заготовка, заполненная сплавом Witte Weiguss

Witte Weiguss LM70

№	Размер
92912	Комплект из 5 шт. по 1 кг, включая CD-Rom с видео и технической документацией в формате «pdf»

Технология закрепления пресс-форм Witte Weiguss подходит для обработки заготовок, которые невозможно условно закрепить, так как недостает опорных поверхностей.

Применение:

Закрепите необработанную заготовку на вакуумном зажимном приспособлении Vac-Mat™. Верхняя сторона фрезеруется условно.

Пустоты после фрезеровки заполняются расплавленным сплавом Weiguss, застывающим в ровную параллельную поверхность. Заготовку затем поворачивают на 1800 и надежно закрепляют на вакуумном зажимном приспособлении. Стопорные штифты служат доказательством того, что заготовка расположена точно.

Готовую заготовку помещают в теплую воду при 800С для расплавления излишков сплава, прилипшего к ней. Сплав не смешивается с водой и без труда может быть собран, повторно расплавлен и использован.

Слева: Первый этап - это условное фрезерование заготовки

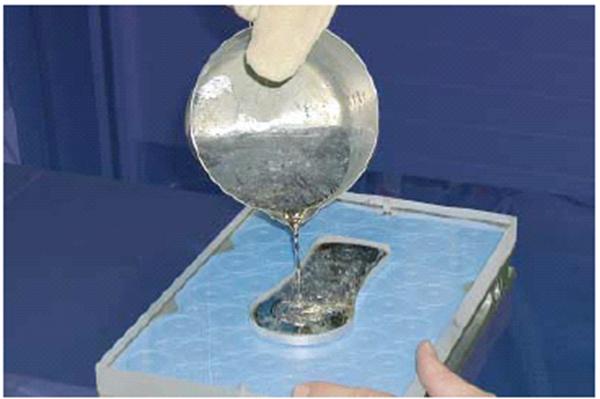

Справа: Заполнение пустоты расплавленным сплавом Witte Weiguss

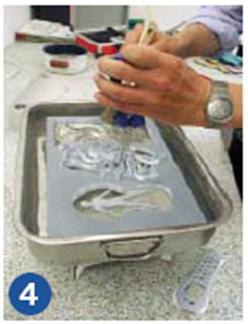

Сверху: Готовую заготовку помещают в воду при 800С для расплавления и удаления сплава, который впоследствии можно повторно использовать

Справа: После застывания, заготовку переворачивают и обрабатывают с обратной стороны

Witte Weiguss особенно хорош для сложных заготовок с закругленными или вогнутыми поверхностями

Запрос на вакуумное оборудование:

Просто скопируйте данную форму, заполните и пришлите на:

г. Москва

Fax +7 495  • Tel: +7 495

E-mail: *****@***ru

Запрос на:

○ Информацию ○ Видео ○ Предложение на

○ Решетчатое

зажимное приспособление ○ WITTE VAC-MAT™ ○ FLIP-POD™

○ Желобковую пластину ○ WITTE METAPOR© ○ Круговые зажимные приспособления

Чтобы сделать подходящее предложение относительно просьбы, нам необходима следующая информация:

Какие типы материалов Вы обрабатываете:_____________________________________

Заготовки каких размеров Вы обрабатываете:___________________________________

Тип процесса обработки (например, фрезерование, включая скорость и подачу)_____

Сколько материала удаляется:_________________________________________________

Возможна ли подача вакуума:__________________________________________________

Используете ли Вы хладагенты:________________________________________________

________________________________

Имя

Компания

Вид работы

___________________________________

Индекс/Город

Улица

Тел./Факс

Таблица пересчета вакуума

% Вакуума	кПа	миллибар	торр	-кПа	-мм. рт. ст	-дюйм. рт. ст
100 90 80 70 60 50 40 30 20 10 0	0 10 20 30 40 50 60 70 80 90 101,3	0 100 200 300 400 500 600 700 800 900 1013	0 75 150 225 300 375 450 525 600 675 760	101,3 90 80 70 60 50 40 30 20 10 0	760 675 600 525 450 375 300 225 150 75 0	30 27 24 21 18 15 12 9 6 3 0

Атмосферное давление

Над уровнем моря 0м 1013 миллибар На Zugspitze 2963м 695 миллибар На горе Эверест 8848м 330 миллибар

Формула для определения силы фиксации

Давление P является результатом соотношения силы F и площади A

F = P x A = Н/см2

Пример: Вакуумное зажимное приспособление 400х600мм;

Вакуумное устройство под давлением в 85% вакуума

В соответствии с чем

A = (40 x 60)2400см2

F = 0,85Н/см2 x 2400см2 = 2040Н

F = P x A = 0,85бар x 2400см2 = 8,5Н/см2 x 2400см2 = 24000Н

Единицы:

P = Н/см2

F = Н

A = см2

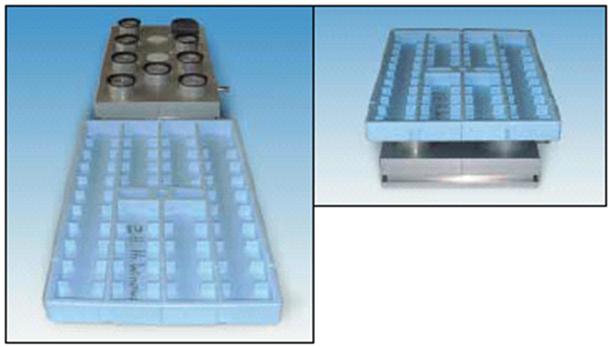

Вакуумное закрепление с использованием Alu Flip-Pod™ для закрепления контейнера Styropor

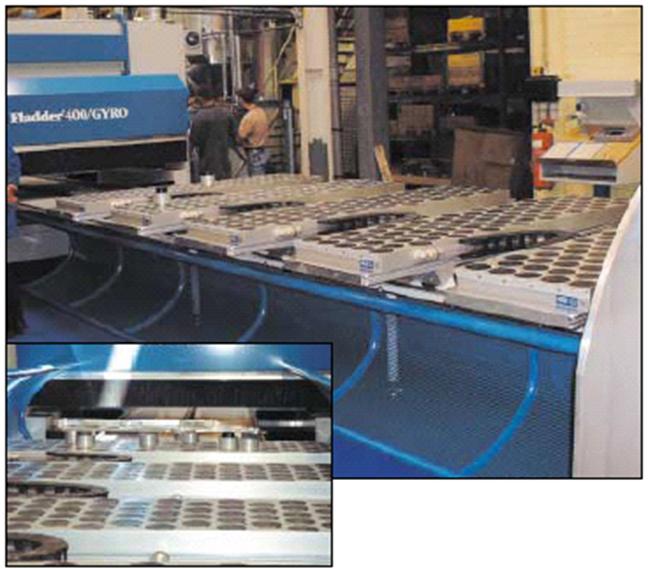

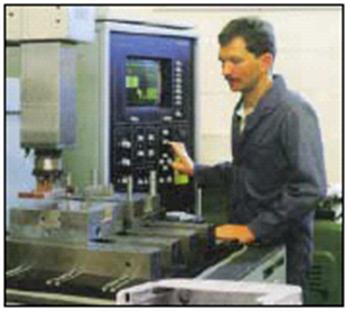

Alu Flip-Pod на управляемом абграт – прессе с КЧПУ
