Технология вакуумного закрепления (стр. 9 )

Замораживающие пластины Ice-Vice© также могут быть снабжены вакуумным соединением для закрепления заготовок определенных соединительных пластин для сокращения циклов закрепления. Это работает лучше, когда используется одна замораживающая пластина на станке в то время, пока другая пластина находится в режиме замораживания или оттаивания.

2.  Система Ice-Vice© AFP (замораживающая воздухом пластина)

2.1.). Холодный воздух производится направлением и сжатием воздуха при минимуме в 6 бар. Данное зажимное приспособление может быть присоединено к любому доступному компрессору. Для достижения требуемой температуры в -60С- -100С требуется приблизительно 6 бар сжатого воздуха (эти показатели действительны для температуры окружающей среды в 200С, а также и для температуры сжатого воздуха).

2.2). Используя переключатель, можно менять направление сжатого воздуха внутри пластины AFP таким образом, что сжатый воздух нагревает пластину для таяния льда.

2.3) Система AFP также доступна для использования на токарном станке, имеющем стальную основу, которую можно закрепить на магнитном рабочем столе.

Механическая обработка в компании MOTOROLA

Примеры заготовок и материалов, которые можно механически обрабатывать, используя технологию закрепления замораживанием:

Механическая обработка маленьких графитовых заготовок

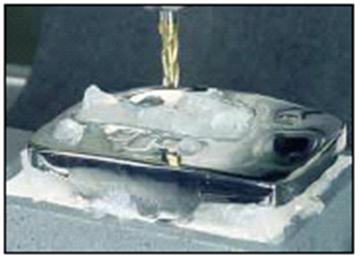

Стеклянные и кварцевые детали, которые необходимо удерживать без растяжения, например, для удаления образцов или небольших деталей с профиля

Детали, изготовленные из стали, требующие механической обработки без растяжения

Резка по металлу



Сложные мелкие пластичные и графитовые заготовки

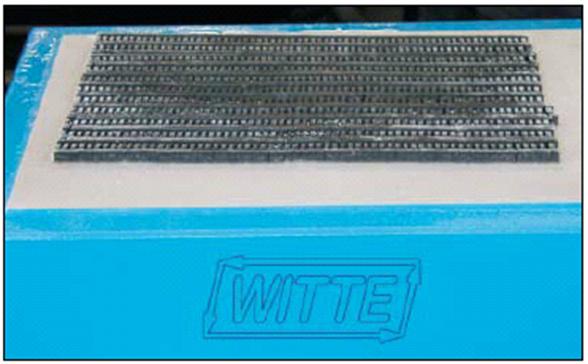

Фрезерование «ячеистой» структуры

Детали наручных, карманных часов и часов (стенных, настольных, башенных)

Алюминиевые и пластичные корпусы

Сопоставление размера между фрезой и шаровым наконечником

Если Вы принадлежите к одной из следующих профессий, технология закрепления замораживанием может стать решением, которое Вы ищете:

Простая и механическая обработка керамики, производство керамики, обработка графита, полупроводниковая промышленность, оптическая промышленность, часовая промышленность, обработка стекла, обработка кварца, механическая обработка металла, биологические науки, механическая обработка мелких деталей из нержавеющей стали, лаборатории в средних школах и институтах

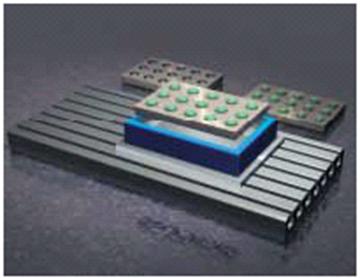

Фиксаторы Ice-Vice©в поддонной форме используются для повышения производительности

Замораживающие зажимные приспособления ICE-VICE©

Закрепление замораживанием на тонком слое воды

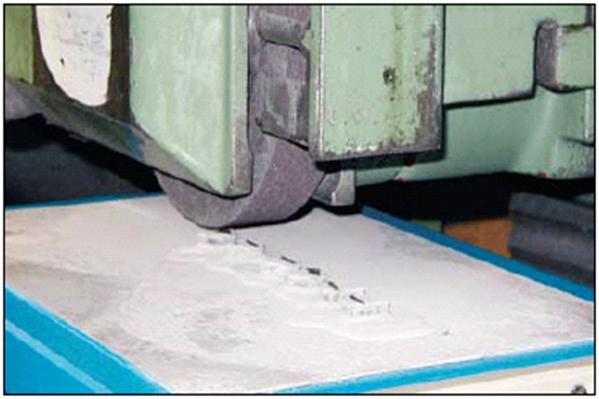

Во время закрепления системами Ice-Vice заготовки крепко примораживаются плотно к зажимному приспособлению для механической обработки капиллярного слоя воды. Также для заготовок с относительно неровными поверхностями щели полностью заполняются водой и таким образом замораживаются. Адгезионные силы, силы отделения и поперечные силы достаточно сильны при фрезеровании, шлифовании, сверлении или полировании деталей.

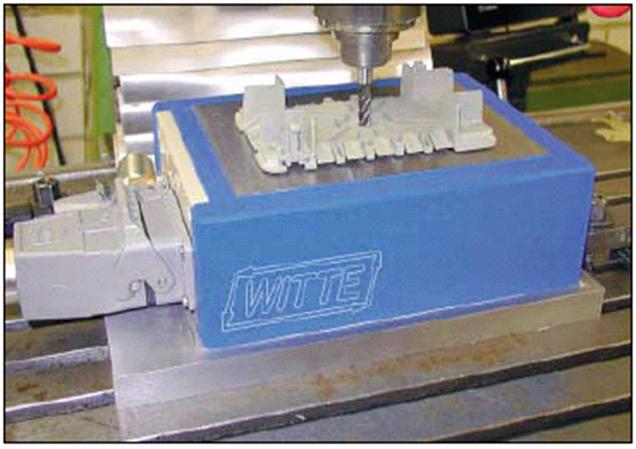

Замораживающая пластина ICE-VICE© с ровной контактной поверхностью для закрепления замораживанием горизонтально расположенных заготовок

Блок питания ICE-VICE©

№	Ширина х высота х толщина	Соединение	кг
91439	540х770х760	400В/50Гц	65
92365	540х770х760	400В/50Гц, 2-3кВт	65
92366	540х770х760	400В/50Гц, устройство контроля точности	65

Блок питания ICE-VICE© с двумя обычными циклами охлаждения для независимого использования двух замораживающих пластин. Пока одна замораживающая пластина используется для механической обработки, вторую можно подготовить. После окончания механической обработки пластину можно переключить на режим оттаивания, а заготовку удалить.

№	Ширина х высота х толщина	Соединение	кг
88156	420х850х680	400В/50Гц	50
Устройство с простым соединением только для одного ледяного зажимного приспособления максимального размера 150х250мм

В комплект входит:

4м электрического кабеля 3м соединительного хладагента

Замораживающие зажимные приспособления ICE-VICE©

ICE-VICE©-это замораживающая пластина с полостью для замораживания неровных по форме или нетвердых заготовок

№	Длина х ширина х высота	Диаметр поверхности, дм2
91440	125х150х105	1,88
91441	125х200х105	2,50
91442	125х300х105	3,75
91443	150х150х105	2,25
91444	150х200х105	3,00
91445	150х250х105	3,75
91446	150х300х105	4,50
91447	200х200х105	4,00
91448	200х250х105	5,00
91449	200х300х105	6,00
91450	200х500х105	10,00
91451	320х320х105	10,24
91640	Дополнительное соединение для всасывания вакуума

Заготовка, замороженная гелем

Специальные размеры изготавливаются по требованию!

Вакуумные соединительные пластины для ICE-VICE©

№	Название	Размеры
34992	Вакуумная соединительная пластина	125х200
34993	Вакуумная соединительная пластина	125х300
34994	Вакуумная соединительная пластина	150х150
34995	Вакуумная соединительная пластина	150х200
34996	Вакуумная соединительная пластина	150х250
34997	Вакуумная соединительная пластина	150х300
34998	Вакуумная соединительная пластина	200х200
34999	Вакуумная соединительная пластина	200х250
34888	Вакуумная соединительная пластина	200х300
51000	Вакуумная соединительная пластина	200х500
51001	Вакуумная соединительная пластина	400х400

Замораживающая пластина ICE-VICE с воздушным охлаждением 400 заготовок, замороженных на поверхности

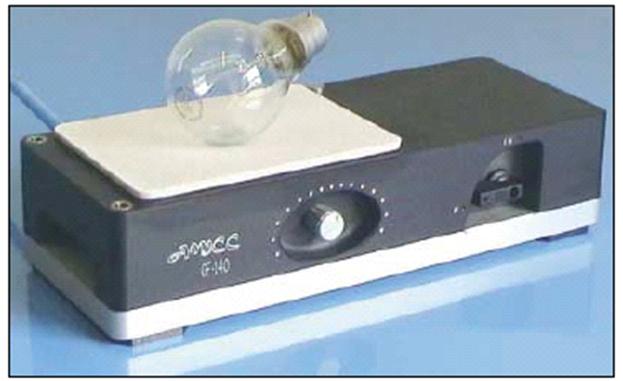

Замораживающие пластины ICE-VICE©- AFP

Охлаждение сжатым воздухом

Хрупкие, нетвердые детали осторожно и надежно закрепляются.

Не происходит никакой деформации или разломов во время процесса закрепления.

Закрепить можно практически все материалы. Композиты, графиты, керамику, резину (каучук), а также сложные «ячеистые» структуры, которые обычно имеют полные пустоты (полости), можно легко закреплять с помощью усилия зажима вплоть до приблизительно 140Н/см2.

Замораживающие пластины ICE-VICE©- AFP

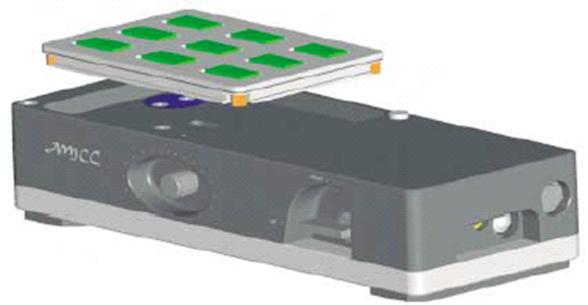

Возможность установки деталей на приспособления-спутники

Замораживающие пластины можно использовать для быстрого обмена

№	Название	Диаметр
91641	Замораживающая пластина AFP-140	100x140
91642	Замораживающая пластина AFP-250	150х140
92367	Соединительная пластина f AFP-140	7х100х140
13052	Глушитель
91643	91643 Замораживающее зажимное приспособление AFC-20	Ø20мм
92539	Замораживающее зажимное приспособление AFC-IOL-20	Ø20мм
92540	Замораживающее зажимное приспособление замещения AFC-IOL-20	Закрепление для удержания заготовок на токарном станке. Может использоваться для переменных диаметров   Ø20мм
92541	Замораживающий фиксатор AFC-55	Ø55мм
92542	Замораживающее зажимное приспособление замещения AFC-55	Ø55мм
92543	Замораживающее зажимное приспособление AFC-80	Ø80мм
