Соединения вращающего механизма
Идеально подходят для использования с:
° Круговыми вакуумными зажимными приспособлениями на токарных станках с полым шпинделем
° Вакуумными зажимными приспособлениями на столе ротационных машин с полым шпинделем

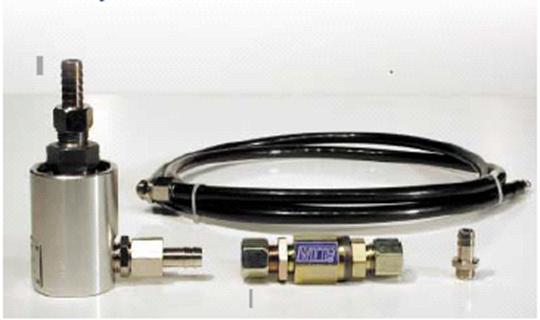

Соединение вращающего механизма компании Witte позволяет выполнять вращательное движение кругового или обычного зажимного приспособления, но со стационарной подачей вакуума без какой-либо потери вакуума.
Стандартные соединения вращательного механизма присутствуют в трех диапазонах частот вращения: до 1500, 3000 и 6000.

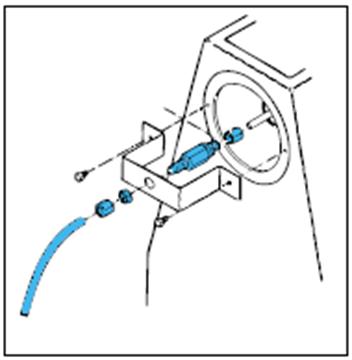

Они поставляются в комплекте с полимерной трубкой, соединяющей зажимное приспособление через полый шпиндель с соединением вращающего механизма. Это трубка, поглощающая крутящее усилие.
В комплект входит: |
1,5 метровый шланг и соединительные детали |
Соединения вращающего механизма
№ | Макс. оборотов/мин | Ø | Длина (ящика) | кг |
| |
I | 80261 | 1500 | 35 | 85 | 0,3 | 3/8”-1/8” |
II | 80262 | 3000 | 50 | 110 | 1,0 | 1/2”-3/8” |
80910 | 6000 | 50 | 110 | 1,0 | 1/2”-3/8” |
R
Остальные размеры изготавливаются по требованию!
§
Вакуумметры
80103 80100
Осевое соединение Радиальное соединение
№ | Резьба соединения | Диаметр | Диапазон |
80103 | R1/8” осевое | Ø40 | От 0 до 1 бара |
80100 | R1/8” радиальное | Ø40 | От 0 до 1 бара |
Вакуумные электромагнитные клапаны
Все вакуумные клапаны являются клапанами в 3/2 хода с вентиляцией. В целях безопасности электромагнитно управляемые вакуумные клапаны всегда остаются открытыми. Это означает, что даже при отключениях электричества канал подачи вакуума в клапане остается открытым, и подача вакуума гарантируется. Такое условие подходит для переменного тока в 230В или в 24В постоянного тока.

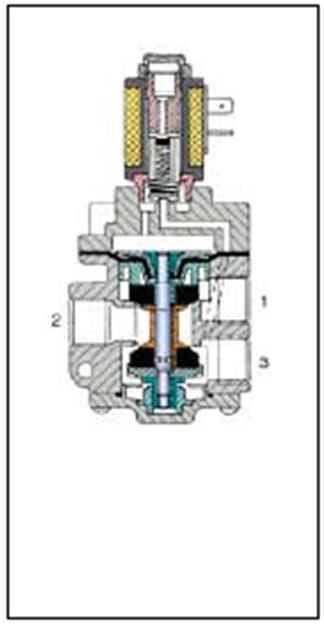

1- Насос
2 - Пользователь/Вакуумная пластина
3 - Всасывающее окно
Вакуумные электромагнитные клапаны

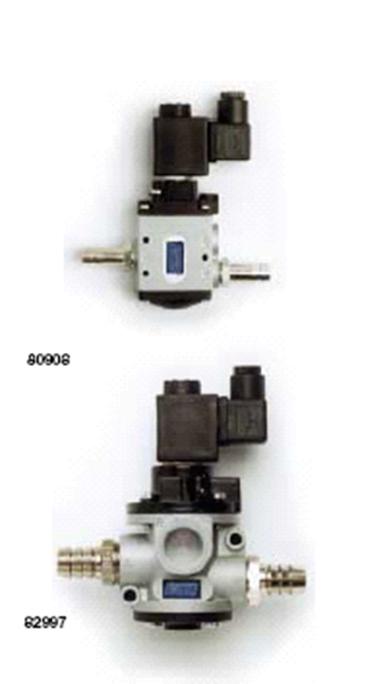

№ | Резьба соединения | Насос, макс. м3/час | Вакуум, мин | Вакуум, макс. | Вес, кг |
90960 | 1/4” Внутренняя/внутренняя | 4 | 150 мм. рт. ст. 610 торр | 759,50 мм. рт. ст. 0,5 торр | 0,52 |
80908 | 3/8” Внутренняя/внутренняя | 10 | 0,56 | ||
| 1/2” Внутренняя/внутренняя | 20 | 1,19 | ||
84204 | 3/4” Внутренняя/внутренняя | 60 | 1,13 | ||
82997 | 1” Внутренняя/внутренняя | 90 | 1,62 | ||
84275 | 11/2” Внутренняя/внутренняя | 180 | 2,00 |
90961

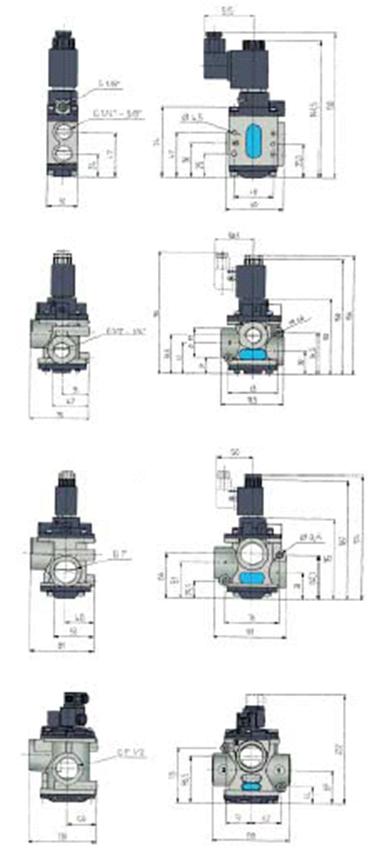

Другие размеры изготавливаются по требованию!
В комплект входит: |
24-Вольтный соленоид и штекер |
В комплект не входят насадки и соединительные детали. Смотрите следующие страницы.
Золотниковый клапан
№ | Резьба соединения |
81322 | 1/8” Внутренняя/внутренняя |
11252 | 1/4” Внутренняя/внутренняя |
| 3/8” Внутренняя/внутренняя |
82961 | 1/2” Внутренняя/внутренняя |
81324Вакуумный ручной клапан

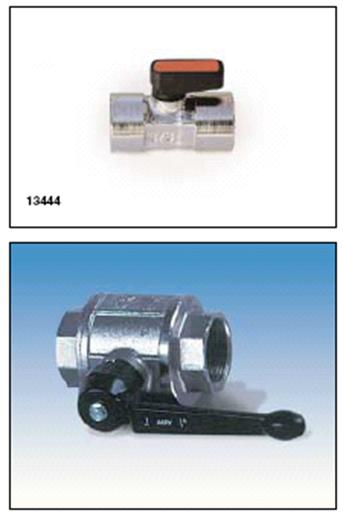

№ | Резьба соединения | Тип |
85625 | 1/4” Внутренняя/внутренняя | |
80139 | 3/8” Внутренняя/внутренняя | |
13444 | 3/8” Внутренняя/внутренняя | мини |
80988 | 1/2” Внутренняя/внутренняя | |
83116 | 3/4” Внутренняя/внутренняя | |
82927 | 1” Внутренняя/внутренняя | |
80563 | 11/4” Внутренняя/внутренняя | |
83144 | 11/2” Внутренняя/внутренняя |

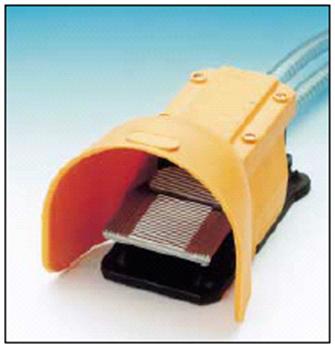

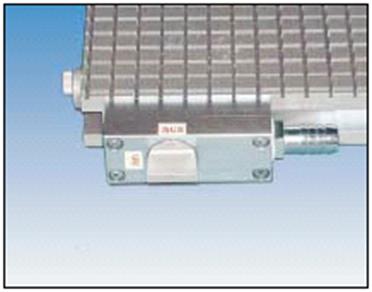

Ножной выключатель
№ | Резьба соединения |
80322 | R1/4” |
В комплект входит: |
|
2 насадки для шланга, вакуумный всасывающий шланг 2х3м с проволочной спиралью 18/12Вакуумный переключатель для вакуумных зажимных приспособлений
№ | Резьба соединения |
84966 | R3/8” |
Воздушный фильтр

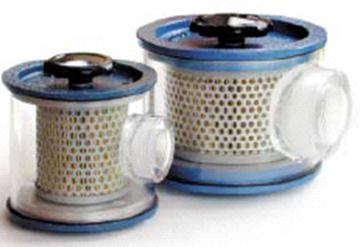

Универсально используемый пылевой фильтр, грязь можно увидеть немедленно сквозь прозрачный корпус.
Предназначен для облегчения замены картриджа.
Подходящий по размеру картридж включен в комплект.
|
№ | Высота | Ø | R | № фильтра | |
I | 83324 | 110 | 105 | 3/4 | 80142 |
II | 83322 | 120 | 140 | 11/4 | 80143 |
Воздушный фильтр
№ | Резьба |
84966 | R3/8“ |
Дополнительный воздушный фильтр для защиты стопорного клапана
Винтовое соединение для шланга для желобковых вакуумных зажимных приспособлений
№ | Резьба | Для шланга, внутренний диаметр |
| 1/8” | Ø4,5 |
10414 | 1/4” | Ø6 |
10239Быстрое соединение с помощью наружной резьбы
|
