Современные строительные, дорожно-строительные и специальные машины (стр. 11 )

Автобетоносмеситель СБ-159 (гидравлический привод) на базе Урал-40 предназначен для доставки готовой бетонной смеси и выдачи ее потребителю, а также для приготовления бетонной смеси в пути следования.

Технические характеристики автобетоносмесителя СБ-159:

Двигатель
Модель	ЯМЗ-236НЕ2, дизельный с турбонаддувом
Номинальная мощность, кВт (л. с.)
Дополнительные характеристики
Вместимость бака для воды, л	450
Вместимость смесительного барабана по выходу готовой смеси, куб. м	5
Высота выгрузки, мм	500:2000
Высота загрузки смесительного барабана, мм	3600
Габаритные размеры, мм	8000х2500х3600
Геометрический объём смесительного барабана, куб. м	8
Тип привода	Гидро-механический с отбором мощности от двигателя шасси
Частота вращения барабана, об/мин	4:18
Масса автобетоносмесителя, кг
Полная	20725
Снаряженная	11650
Распределение полной массы по осям, кг
На заднюю тележку	15710
На переднюю ось	5015
Рыночная стоимость	2800000 рублей

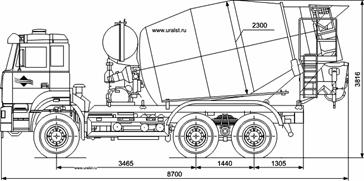

АБС - 8

Автобетоносмеситель АБС-8 предназначен для доставки готовой бетонной смеси и выдаче ее потребителю, а также для приготовления бетонной смеси в пути следования.

Технические характеристики автобетоносмесителя АБС - 8

Масса снаряженного автомобиля, кг	13 940
Нагрузка на переднюю ось, кг	5 327
Нагрузка на заднюю тележку, кг	8 613
Полная масса автомобиля, кг	33 500
Нагрузка на переднюю ось, кг	7 500
Нагрузка на заднюю тележку, кг	26 000
Емкость бака для воды, л	850
Максимальная масса перевозимой бетонной смеси, кг	18 460
Максимальный объем перевозимой бетонной смеси, м3	8
Рыночная стоимость	2800000

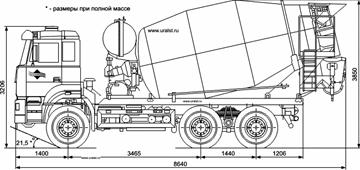

АБС - 9

Автобетоносмеситель АБС-9 предназначен для доставки готовой бетонной смеси и выдаче ее потребителю, а также для приготовления бетонной смеси в пути следования.

Технические характеристики автобетоносмесителя АБС - 9

Базовое шасси	Урал 63685
Вместимость бака для воды, л	850
Колесная формула	6х4
Максимальная масса перевозимой бетонной смеси, кг	17 870
Максимальный объем перевозимой бетонной смеси, м3	9
Масса снаряженного автомобиля, кг	14 530
Полная масса автомобиля, кг	33 500
Рыночная стоимость	2800000 рублей

АВТОБЕТОНОНАСОСЫ

Автобетононасосы предназначены для подачи свежеприготовленной бетонной смеси в горизонтальном и вертикальном направлениях к месту укладки при возведении сооружений из монолитного бетона и железобетона.

Это самоходные мобильные бетонотранспортные машины состоящие из базового автошасси, бетононасоса с гидравлическим приводом и шарнирно сочлененной стрелы с бетоноводом для распределения бетонной смеси в зоне действия стрелы во всех ее пространственных положениях.

Как правило, автобетононасосы оборудуются гидравлическими поршневыми и роторно-шланговыми бетононасосами.

Гидравлический привод обеспечивает более равномерное движение смеси с бетоноводе и позволяет в широком диапазоне регулировать давление и производительность машины от 5 до 150 м3/час.

В безпоршневом роторно-шланговом бетононасосе с гидравлическим приводом производительность достигает 30–70 м3/час.

Главным параметром автобетононасосов является объемная подача смеси в м3/час (производительность).

Автобетононасосы имеют переносный пульт дистанционного управления движениями стрелы, расходом бетонной смеси и включением–выключением бетононасоса.

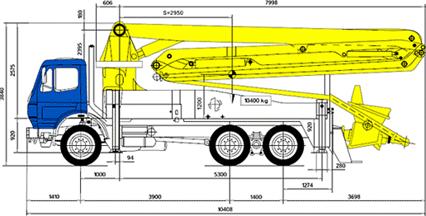

MECBO AUT P6.90-33-4

Технические характеристики автобетононасоса MECBO AUT P4.90-33-4

Вертикальный вылет	32,8м
Горизонтальный вылет	28,8м
Максимальная глубина	18,0м
Высота развертывания	7,6м
Угол поворота	365°
Макс. давление бетона	80бар
Макс. производительность	90м3/ч
Макс. давление масла	340 бар
Диаметр бетоновода	125мм
Длина концевого шланга	4,0м
Емкость приемного бункера	480л
Танк гидравлического масла	450л
Макс. диаметр цилиндра	230мм
Макс. ход поршня	2000мм
Электросистема	24В
Масса оборудования	10400кг
Центр тяжести	S=2950
Количество секций стрелы	4

Рыночная стоимость – 2500000 рублей.

Рама автобетононасоса изготовлена из стальных элементов и представляет собой несущую конструкцию для распределительной стрелы и насосной группы. Конструкция рассчитана и протестирована для установки на автомобильное шасси.

Насосная группа двухцилиндровая, PULSAR 4/6/7 в сочетании с S-шибером и направленным по касательной гидравлическим приводом.

Гидравлический привод находится в картере со смазкой и полностью изолирован от бетона.

Система PULSAR полностью лишена недостатков S-шибера, поскольку гидравлическая поршневая рейка с прямым зубчатым зацеплением действует по касательной и не имеет маятникового привода. Гидравлическая усилие приложено строго по касательной по отношению к оси вращения S-шибера, следовательно, в каждом положении шибера требуемая мощность остается постоянной. При сравнительно одинаковом давлении гидропривода достигается 30% экономия мощности. Устранено явление гидравлического удара.

Гидравлическая система МК 2 - двухконтурная (отдельно для стрелы и насоса), открытого типа, с высоким давлением и изменяемой производительностью.

Электрическая система и дистанционное управление имеет полный набор функций и точное пропорциональное управление перемещениями распределительной стрелы.

Распределительная стрела 4/5 секционная, изготовленная из специальной стали. Бетоновод изготовлен из углеродистой стали слитыми поворотнымиучастками в соответствии с правилами DIN. Диаметр 125 мм. Привод от главного двигателя автомобильного шасси через коробку отбора мощности или разделительную коробку привода движения шасси.

Дополнительно устанавливается

Система "Stopper" Это устройство позволяет прочищать трубу воздушным компрессором. Бетон, содержащийся в бетоноводе, выливается в место подачи бетона, а не обратно в приёмный бункер. Это очень простая операция, безопасная. Бетоновод стрелы длинной 42 метра, включая соединение с насосом, содержит примерно 600 литров бетона (труба диаметром 125 мм содержит 12,3 литра бетона на каждый погонный метр).

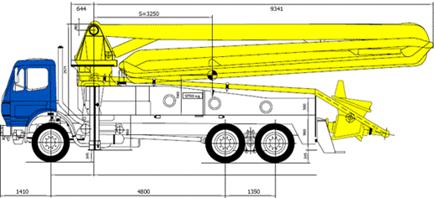

MECBO AUT P6.90-39-4

Технические характеристики автобетононасоса MECBO AUT P6.90-39-4

Вертикальный вылет	38,6м
Горизонтальный вылет	34,6м
Максимальная глубина	22,0м
Высота развертывания	8,9м
Угол поворота	365°
Макс. давление бетона	80бар
Макс. производительность	90 м3/ч
Макс. давление масла	320 бар
Диаметр бетоновода	125мм
Длина концевого шланга	4,0м
Емкость приемного бункера	480л
Танк гидравлического масла	450л
Макс. диаметр цилиндра	230мм
Макс. ход поршня	2000мм
Электросистема	24В
Масса оборудования	12700кг
Центр тяжести	S=3250
Количество секций стрелы	4

Рыночная стоимость – 2500000 рублей.

Рама автобетононасоса изготовлена из стальных элементов и представляет собой несущую конструкцию для распределительной стрелы и насосной группы. Конструкция рассчитана и протестирована для установки на автомобильное шасси.

Насосная группа двухцилиндровая, PULSAR 4/6/7 в сочетании с S-шибером и направленным по касательной гидравлическим приводом.

Гидравлический привод находится в картере со смазкой и полностью изолирован от бетона.

Система PULSAR полностью лишена недостатков S-шибера, поскольку гидравлическая поршневая рейка с прямым зубчатым зацеплением действует по касательной и не имеет маятникового привода. Гидравлическая усилие приложено строго по касательной по отношению к оси вращения S-шибера, следовательно, в каждом положении шибера требуемая мощность остается постоянной. При сравнительно одинаковом давлении гидропривода достигается 30% экономия мощности. Устранено явление гидравлического удара.

Гидравлическая система МК 2 - двухконтурная (отдельно для стрелы и насоса), открытого типа, с высоким давлением и изменяемой производительностью.

Электрическая система и дистанционное управление имеет полный набор функций и точное пропорциональное управление перемещениями распределительной стрелы.

Распределительная стрела 4/5 секционная, изготовленная из специальной стали. Бетоновод изготовлен из углеродистой стали слитыми поворотнымиучастками в соответствии с правилами DIN. Диаметр 125 мм. Привод от главного двигателя автомобильного шасси через коробку отбора мощности или разделительную коробку привода движения шасси.

Дополнительно устанавливается

Система "Stopper" Это устройство позволяет прочищать трубу воздушным компрессором. Бетон, содержащийся в бетоноводе, выливается в место подачи бетона, а не обратно в приёмный бункер. Это очень простая операция, безопасная. Бетоновод стрелы длинной 42 метра, включая соединение с насосом, содержит примерно 600 литров бетона (труба диаметром 125 мм содержит 12,3 литра бетона на каждый погонный метр).

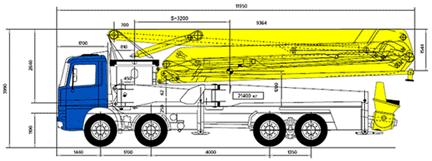

MECBOAUT P7.

Технические характеристики автобетононасоса MECBO AUT P7.

Вертикальный вылет	46,6м
Горизонтальный вылет	41,9м
Максимальная глубина	28,0м
Высота развертывания	9,0м
Угол поворота	365°
Макс. давление бетона	50бар
Макс. производительность	150 м3/ч
Макс. давление масла	330 бар
Диаметр бетоновода	125мм
Длина концевого шланга	4,0м
Емкость приемного бункера	480л
Танк гидравлического масла	450л
Макс. диаметр цилиндра	230мм
Макс. ход поршня	2000мм
Электросистема	24В
Масса оборудования	21400кг
Центр тяжести	S=3200
Количество секций стрелы	5

Рыночная стоимость – 2500000 рублей.
