Современные строительные, дорожно-строительные и специальные машины (стр. 2 )

Кабина бульдозера б-10 стала жестче и герметичнее, "разделенное" переднее и заднее остекление допускает самые жесткие условия эксплуатации

Эффективная многорежимная отопительно-вентиляционная установка на базе малогабаритного XEROS 4000

Современное сиденье Pilot обеспечивает комфорт оператору

Тракторы могут быть оборудованы устройством защиты оператора от опрокидывания и падающих предметов (ROPS-FOPS), защитной решеткой на заднее стекло кабины

Гидрсистема навесного оборудования

Максимальное давление, МПа	18+2
Производительность насоса НШ-100, л/мин. (при 1250 об./мин. коленчатого вала двигателя)	180
Заправочная емкость гидросистемы, л, не более
- для тракторов с бульдозерно-рыхлительным оборудованием	137
- для тракторов с бульдозерным оборудованием	122

Прицепное устройство и навесное оборудование

Жесткое или маятниковое прицепное устройство
Бульдозерное оборудование типов Е, В, Д, К
Рыхлительное оборудование типов Н, Р

Габаритные размеры бульдозера Б10 М

Основное исполнение бульдозера Б10 М

мощность двигателя ДкВт

исполнение ходовой системы по числу опорных катков - 6

исполнение системы пуска двигателя - электростартерная (ЭССП) или пусковой двигатель П-23У

применяемое прицепное устройство (жесткое или маятниковое)

бульдозерное и рыхлительное оборудование из числа предусмотренных

Дополнительное оборудование и комплектация,

устанавливаемое по требованию потребителей

предпусковой подогреватель двигателя ПЖД-30

турбокомпрессор К-27 (Чехия)

специальная конфигурация гидросистемы

"панорамное" остекление кабины

тонированные стекла, стеклопакеты

аварийный люк в крыше кабины

дополнительный масляный отопитель кабины (для тракторов с П-23У и МТ)

установка кондиционера RIO 3000 (Италия)

солнцезащитная шторка

облегченная кабина (открытое рабочее место)

облегченная кабина с тентом

устройство защиты оператора от опрокидывания и падающих предметов ROPS-FOPS)

защитная решетка на заднее стекло кабины

защита трансмиссии, защита ходовой части

щитки от схода гусениц

усиленные тележки и рама трактора

гусеница с сухим уплотненным шарниром

гусеница с "нестандартным" башмаком из числа предусмотренных

асфальтоходные башмаки, ледоходные шпоры

утеплительный чехол капота

инструментальная сумка

противоизносные накладки на отвале бульдозера (для типа Е)

ящик для шанцевого инструмента на отвале бульдозера (для типов Е и В)

Рыночная стоимость 2700000 рублей

Б10МБ

Трактор с бульдозерным оборудованием Б10МБ.2121

Бульдозер – это землеройная машина, состоящая из базовой модели трактора и специального навесного оборудования.

Болотоход - это высокопроходимая машина, предназначенная для выполнения различных технологических операций в таких условиях, где затруднено или невозможно передвижение машин с обычными гусеничными движителями.

На трактор-болотоход Т10МБ.2121 может быть установлено бульдозерное оборудование с прямым отвалом (В4).

Рыхлительное оборудование на этом тракторе не применяется.

Бульдозерное оборудование для болотоходного трактора (болотного бульдозера)предназначено для выполнения землеройных работ на грунтах с пониженной несущей способностью.

Основные размеры и параметры бульдозерного оборудования

Объем призмы волочения, куб. м	5,3
Ширина отвала, мм	4260
Высота отвала, мм	1350
Максимальный подъем, мм	1220
Максимальное заглубление, мм	470
Регулировка угла резания, град	10°
Масса , кг	2870

Габаритные размеры трактора с бульдозерным оборудованием

Высота, мм	3145
Длина, мм	6255
Ширина, мм	4260
Масса, кг	19560

Рыночная стоимость 2000000 рублей

Т10М.6000

Гусеничный промышленный трактор общего назначения тягового класса 10 (бульдозер б-10).

В агрегате с бульдозерным или бульдозерно-рыхлительным оборудованием предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С.

При агрегатировании тяговой лебедкой бульдозер б-10 может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий.

Бульдозер б-10 может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение)

Общие данные

Масса эксплуатационная, кг:

трактора в стандартной комплектации	15330
трактора в максимальной комплектации	16680
трактора в максимальной комплектации с бульдозерным оборудованием типа Е1 и рыхлительным оборудованием типа Р	21700
Максимальное тяговое усилие трактора на <стоп>-режиме ГТР, не менее кН	350

Передача Скорость движения при отсутствии буксования на передачах, км/ч вперед назад I 0 ... 3,97 0 ... 4,93 II 0 ... 7,04 0 ... 8,74 III 0 ... 11,10 0 ...13,77

Двигатель

Модель	ЯМЗ-236Н-3
Четырехтактный V-образный шестицилиндровый дизельный двигатель с турбонаддувом
Размерность, мм (диаметр цилиндра/ход поршня)	130/140
Рабочий объем, л	11,5
Эксплуатационная мощность, кВт (л. с.)
Номинальная частота вращения коленчатого вала, об/мин	1800
Удельный расход топлива, (г/л. с.*ч)	162
Относительный расход масла на угар, %	0,5
Масса двигателя, кг	980
Система пуска электростартерная

Трансмиссия

Гидромеханическая с трехколесным одноступенчатым гидротрансформатором и трехскоростной реверсивной коробкой передач.

Гидросистема навесного оборудования

Максимальное давление, МПа	18+2
Производительность насоса НШ100, л/мин. (при 1800 об./мин. коленчатого вала двигателя)	180

Прицепное устройство и навесное оборудование

Жесткое или маятниковое прицепное устройство
Бульдозерное оборудование типов	Е1, Е, В, Д, К
Рыхлительное оборудование типов	Н, Р
Тяговая гидравлическая лебедка

Габаритные размеры

Рыночная стоимость 2100000 рублей

Б10М.5000

Гусеничный промышленный трактор общего назначения тягового класса 10.

В агрегате с бульдозерным или бульдозерно-рыхлительным оборудованием предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С.

При агрегатировании тяговой лебедкой может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спаса­тельных мероприятий.

Может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение)

Общие данные

Масса эксплуатационная, кг:

трактора в стандартной комплектации	15500
трактора в максимальной комплектации	18010
Максимальное тяговое усилие трактора при массе 18010 кг, не менее кН (тс)	177(18,0)
Среднее удельное давление на грунт, не более, МПа (кг/см2)
- трактора - трактора с бульдозерным оборудованием	0,054(0,54) 0,062(0,62)

Передача Скорость движения при отсутствии буксования на передачах, км/ч вперед назад I 0 ... 3,97 0 ... 4,93 II 0 ... 7,04 0 ... 8,74 III 0 ... 12,0 0 ...14,8

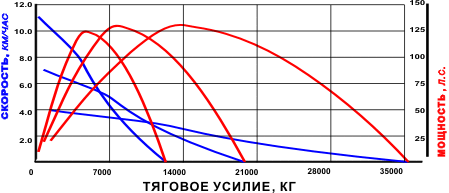

Теоретическая тягово-скоростная характеристика
T-10M с двигателем CUMMINS

Двигатель

Модель	CUMMINS M11-C
Четырехтактный шестицилиндровый рядный дизельный двигатель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха
Рабочий объем, л	10,8
Эксплуатационная мощность, кВт (л. с.)
Номинальная частота вращения коленчатого вала, об/мин	1900
Удельный расход топлива, г/кВт(г/л. с.*ч)	211(155)
Применяемое в системе смазки масло (не более 34 л) SAE 15W40, 10W30, 5W30 (рекомендуется)
Масса двигателя, кг	940
Система пуска электростартерная

Системы двигателя

Двухступенчатый воздухоочиститель с эжекционным откосом пыли с отечественным бумажным фильтрующим элементом второй степени ФП 207.1-09 и с сигнализатором засоренности

Установка радиаторов с вентилятором обратного потока

Система предпускового разогрева на базе подогревателя ПЖД-30

Трансмиссия

Гидромеханическая с трехколесным одноступенчатым гидротрансформатором

Коробка передач планетарная трехступенчатая реверсивная с переключением передач под нагрузкой

Механизм поворота с металлокерамическими дисками трения

Гидросистема навесного оборудования

Раздельноагрегатная. Конфигурация гидросистемы в зависимости от устанавливаемого навесного оборудования
Максимальное давление, МПа	18+2
Основной гидронасос НШ100 (установлен на двигателе)

Прицепное устройство и навесное оборудование

Жесткое или маятниковое прицепное устройство
Бульдозерное оборудование типов	Е1, Е, В, Д, К
Рыхлительное оборудование типов	Н, Р
Тяговая гидравлическая лебедка

Рыночная стоимость 2000000 рублей
