Современные строительные, дорожно-строительные и специальные машины (стр. 13 )

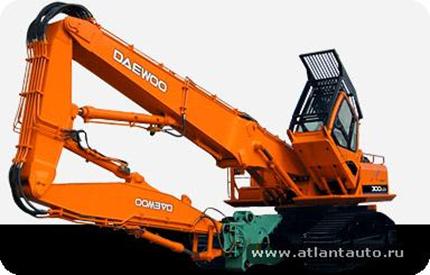

Разрушающая машина: максимальная высота стрелы 18 м, эксплуатационная масса 36650 кг, вес рабочего оборудования 2,5 т, двигатель DE-08TIS (200 л. с.).

Характеристики Doosan Daewoo Solar 300 LCV Demolition

Производитель	DOOSAN Infracore Co. Ltd. (Daewoo Heavy Industries & Machinery Ltd.), Южная Корея
Эксплуатационная масса, кг	36650
Вес рабочего оборудования, т	2,5
Максимальная высота стрелы, м	18
Двигатель
Модель двигателя	DE-08TIS
Мощность двигателя, л. с.	200
Габариты
Длина, мм	12460
Ширина, мм	3600
Высота, мм	4130
Рыночная стоимость	3000000 рублей

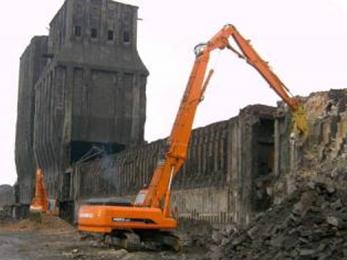

Doosan Daewoo Solar 420 LCV Demolition (стрела 21 м)

Разрушающая машина: максимальная высота стрелы 21 м, эксплуатационная масса 41200 кг, двигатель DE-12TIS (285 л. с.).

Характеристики Doosan Daewoo Solar 420 LCV Demolition

Производитель	DOOSAN Infracore Co. Ltd. (Daewoo Heavy Industries & Machinery Ltd.), Южная Корея
Эксплуатационная масса, кг	41200
Максимальная высота стрелы, м	21
Двигатель
Модель двигателя	DE-12TIS
Мощность двигателя, л. с.	285
Габариты
Длина, мм	14680
Ширина, мм	3350
Высота, мм	3575
Рыночная стоимость	3000000 рублей

Doosan Daewoo Solar 500 LCV Demolition (стрела 25 м)

Разрушающая машина: максимальная высота стрелы 25 м, эксплуатационная масса 49500 кг, двигатель DE-12TIS (316 л. с.).

Характеристики Doosan Daewoo Solar 500 LCV Demolition

Производитель	DOOSAN Infracore Co. Ltd. (Daewoo Heavy Industries & Machinery Ltd.), Южная Корея
Эксплуатационная масса, кг	49500
Максимальная высота стрелы, м	25
Двигатель
Модель двигателя	DE-12TIS
Мощность двигателя, л. с.	316
Габариты
Длина, мм	17415
Ширина, мм	3900
Высота, мм	4250
Рыночная стоимость	3000000 рублей

Doosan Daewoo Solar 500 LCV Demolition (стрела 28,5 м)

Разрушающая машина: максимальная высота стрелы 28,5 м, эксплуатационная масса 49500 кг, двигатель DE-12TIS (316 л. с.).

Характеристики Doosan Daewoo Solar 500 LCV Demolition

Производитель	DOOSAN Infracore Co. Ltd. (Daewoo Heavy Industries & Machinery Ltd.), Южная Корея
Эксплуатационная масса, кг	49500
Максимальная высота стрелы, м	28,5
Двигатель
Модель двигателя	DE-12TIS
Мощность двигателя, л. с.	316
Габариты
Длина, мм	20294
Ширина, мм	3900
Высота, мм	4250
Рыночная стоимость	3000000 рублей

Doosan Daewoo Solar 500 LCV Demolition (стрела 30 м)

Разрушающая машина: максимальная высота стрелы 30 м, эксплуатационная масса 49500 кг, двигатель DE-12TIS (316 л. с.).

Характеристики Doosan Daewoo Solar 500 LCV Demolition

Производитель	DOOSAN Infracore Co. Ltd. (Daewoo Heavy Industries & Machinery Ltd.), Южная Корея
Эксплуатационная масса, кг	49500
Максимальная высота стрелы, м	30
Двигатель
Модель двигателя	DE-12TIS
Мощность двигателя, л. с.	316
Габариты
Длина, мм	21789
Ширина, мм	3900
Высота, мм	4250
Рыночная стоимость	3000000 рублей

ТРАНСПОРТНЫЕ МАШИНЫ

Основным средством горизонтального безрельсового транспорта являются грузовые автомобили, тракторы и тягачи.

Грузовые автомобили обладают большой скоростью передвижения, аневренностью, малым радиусом поворота и могут преодолевать крутые подъемы и спуски.

По назначению автомобили подразделяются на бортовые, самосвалы и специализированные.

Как транспортное средство у бортовых автомобилей и самосвалов главным параметром является нагрузка на ведущий мост (ось). Грузоподъемность бортовых автомобилей колеблется в пределах от 3 до 12¸15 т, а самосвалы некоторых фирм, как, например, «БелАЗ-75501» – имеет грузоподъемность – 280 т, «Катерпиллер-797» – 400 т.

Автомобильные тягачи – с опорно-сцепным (седельным) устройством вместо кузова выпускаются на основе стандартных шасси с укороченной базой и работающие с различными видами сменного навесного и прицепного строительного оборудования (скреперы, краны, цементовозы, погрузчики и т. д.).

Специальные пневмоколесные тягачи бывают одноосными и двухосными. В конструкциях 2-х осных тягачей большой мощности применяют дизель-электрические приводы с мотор-колесами.

Максимальная скорость – от 40 до 80 км/час. Строительные – дорожные машины на их базе составляют в настоящее время 50 % парка всех строительных машин.

ТРАКТОРЫ

Тракторы предназначены для транспортирования тяжеловесных грузов на прицепах по грунтовым и временным дорогам, а также, как специализированные, для навесных или прицепных строительных машин.

По конструкции ходовой части делятся на гусеничные и пневмоколесные.

Гусеничные тракторы используются преимущественно в тяжелых условиях рельефа благодаря надежному сцеплению гусениц с грунтом и малому удельному давлению на грунт (0,03–0,06 МПа).

Главным параметром тракторов является максимальное тяговое усилие, которое для гусеничных достигает по промышленной классификации 10¸75 тс. Основным недостатком гусеничных тракторов является их тихоходность – не более 14–15 км/час.

Пневмоколесные тракторы обладают сравнительно большими (до 40¸50 км/час) скоростями передвижения, высокой мобильностью и маневренностью.

Они используются как транспортные машины и как базовые, для установки различного навесного строительно-дорожного оборудования. Основной их недостаток – сравнительно высокое удельное давление на грунт – 0,3¸0,6 МПа, снижающее проходимость машины. Однако использование шин низкого давления с высокими грузозацепами расширяет область их применения, постепенно вытесняя гусеничные.

БЕЛАРУС 1021

·  Масса, кг: 4295

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: Д-245Л

·  Мощность двигателя, кВт (лс):

Рыночная стоимость 800000 рублей.

БЕЛАРУС 1025

·  Масса, кг: 4295

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: Д-245

·  Мощность двигателя, кВт (лс):

Рыночная стоимость 800000 рублей.

БЕЛАРУС 1222

·  Масса, кг: 7600

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: John Deer 6068TF159

·  Мощность двигателя, кВт (лс):

Рыночная стоимость 800000 рублей.

БЕЛАРУС 510/512/520/522

·  Масса, кг: 3430

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: Д-244

·  Мощность двигателя, кВт (лс):

Рыночная стоимость 800000 рублей.

БЕЛАРУС 590/592

·  Масса, кг: 3890

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: Д-242

·  Мощность двигателя, кВт (лс):

Рыночная стоимость 800000 рублей.

ДТ-75

·  Масса, кг: 6050

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: А-41

·  Мощность двигателя, кВт (лс): 58,5 (80)

Рыночная стоимость 900000 рублей.

К-701

·  Масса, кг: 10800

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: ЯМЗ-240 НД3

·  Мощность двигателя, кВт (лс): 235-300

Характеристики К-700А К-701-1 ЗСТ К-701

Тип двигателя ЯМЗ –238 НД 3 ЯМЗ-238 НД 5 ЯМЗ-240 БМ 2

Номинальная мощность двигателя, кВт (л. с.) ,6(300)

Габаритные размеры при транспортном положении

Длина без навесной системы – 6400

Длина с сельскохозяйственной навеской – 6850

ширина – 2900

высота – 3750

Масса, кг (без рабочего оборудования) 10

Масса, кг с сельскохоз/навеской 13

Тип трансмиссии Полужесткая, с резиновыми элементами, работающими на сжатие

Муфта сцепления В одном картере с муфтой смонтирован редуктор привода шестеренных насосов гидросистем управления поворотом и навесным устройством

Коробка передач Механическая с шестернями постоянного зацепления и гидравлическим переключением передач без разрыва потока мощности на каждом режиме

Число передач 16

Переднего хода 8

Заднего хода, рабочее давление в гидросистеме коробки передач, МПа (кг/см 2 ) 8,0-1,0 (8,0-10,0)

Карданные передачи Открытого типа с игольчатыми подшипниками
Механизм сельскохозяйственной навески

Макс. Грузоподъемность навесной системы по ГОСТ 7057-81,кН(кг), не менее 55,0 (5500)

Масса, кг 2300

Длина машины с оборудованием 6900

Масса, кг эксплуатационная с сельхоз /навеской не более 13750

Рыночная стоимость 2800000 рублей.

Т-500

·  Масса, кг: 59455

·  Мощность бульдозера кВт (л. с.):

·  Двигатель: ЯМЗ-850.10

·  Мощность двигателя, кВт (лс):

·  Рыночная стоимость 2800000 рублей.

АВТОЭВАКУАТОРЫ

278404

Автомобиль предназначен для эвакуации с места аварии или транспортировки к месту ремонта автомобилей массой до 1,5 т.

С правой стороны установлен ящик для комплектуемых изделий, с левой предусмотрена подножка для удобного доступа к передней части платформы, установлена эл. лебедка "Warn" для погрузки транспортируемого а/м. В задней части платформы установлены сигнальные огни, имеющие защиту от удара при наезде на эстакаду.

Для того чтобы разложить аппарель, необходимо выкатить её за поручень до упора и опустить заднюю часть на землю. При этом имеется возможность поперечного смещения аппарелей для подбора колеи погружаемого автомобиля. После операции погрузки аппарели складываются в транспортное положение в обратном порядке.

Кроме того, снятые с платформы аппарели могут быть использованы в качестве мостков при переезде через препятствия (например, рвы, небольшие ямы, канавы).

Технические характеристики

Габаритные размеры автомобиля, мм:	7000х2320х2300
Площадь платформы, мм:	4730х1966
Масса снаряженная, кг:	2100
Масса полная, кг:	3500
Грузоподъемность, кг:	1500
Максимальная скорость автофургона, км/ч:	60
Платформа:	цельнометаллическая
Погрузочная высота платформы, мм:	920
Углы свеса платформы(с нагрузкой), град
- передний:	24
- задний:	8
Рыночная стоимость	650000 рублей

278463

Стандартная комплектация:

Один передний и два задних упора

·  Пять ремней с натяжными устройствами

·  Оранжевый проблесковый маячок

·  Две фары освещения платформы

Возможна комплектация автоэвакуатора дополнительными аппарелями, обеспечивающими угол заезда до 10 градусов и позволяющими транспортировать автомобиль с небольшим клиренсом, например спортивные автомобили иностранного производства.

Дополнительная комплектация:

·  Подкатная тележка (позволяет осуществлять погрузку автомобиля с отсутствующим или заблокированным колесом).

·  Ящик инструментальный (позволяет разместить две подкатные тележки, крепежные элементы, а также различные наборы рабочего и вспомогательного инструмента).

·  Две дополнительные аппарели

·  Блок полиспаст (позволяет изменять направление троса или удваивать тяговое усилие на крюке).

·  Дополнительный трос с крюками (применяется при невозможности близко подъехать к эвакуируемому автомобилю).

·  Комплект дополнительных крепежных ремней

Базовая модель автоэвакуатора:	ГАЗ-3309
Колесная формула автоэвакуатора:	4х2
Грузоподъемность, кг:	4000
Габаритные размеры автоэвакуатора, мм
- длина автоэвакуатора:	8550
- ширина автоэвакуатора (по зеркалам):	2700
- высота автоэвакуатора (по переднему ограждению без нагрузки):	2500
Колея передних колес автоэвакуатора, мм:	1630
Колея задних колес автоэвакуатора, мм:	1690
Снаряженная масса автоэвакуатора, кг:
Полная масса автоэвакуатора, кг:	7850
Минимальный радиус поворота по колее наружного переднего колеса, м:	9,7
Дорожный просвет автоэвакуатора, мм:	265
Погрузочная высота платформы, мм:	1190
Углы свеса (с нагрузкой), град
- передний:	27
- задний:	10
Рыночная стоимость	650000 рублей
